MagyarRecension av 3D-skrivaren Artillery Genius Pro - En enhet för nybörjare och proffs
Med Sidewinder X1 har Artillery inte bara återinfört direktdrivna extrudermaskiner på modet, utan även introducerat många innovationer när det gäller utseende och utförande i det lägre prissegmentet. Direktdrivna extrudermaskiner och platt bandkabelhantering ger också Genius Pro sitt distinkta utseende och sin goda funktionalitet. Dessutom finns det en skrivbädd som drivs med nätspänning, som inte bara värms upp snabbt, utan också borde vara något mer energieffektiv än sina 24 V-kollegor, eftersom omvägen via ett nätaggregat elimineras.
För cirka 310 euro (~340 dollar) får du en 3D-skrivare som skriver ut nästan felfria resultat inom mindre än en timme efter att den anlänt. Både en enkel montering och en redan integrerad profil i Cura bidrar till detta, där endast minimala justeringar behöver göras.
Tekniska data
Om du jämför utrustningen i Artillery Genius och Genius Pro är den enda skillnaden den nya sensorn för skrivbädden. Det skedde också en liten förändring av ändstoppssensorerna för X- och Y-axlarna. Dessa är nu mekaniska och en egen utveckling av Artillery.
| Artilleri Genius Pro | |
|---|---|
| Teknik som används | FDM, FFF |
| Maximal utskriftsvolym | 220 mm × 220 mm × 250 mm |
| Installationsstorlek (utan kabel) | 43 × 40 cm × 63 cm |
| Rörelsesystem | X,Y,Z enkel drivenhet enligt Prusa/Mendel-typ |
| Extruder | 1 Extruder med direktdrift och växellåda (Titan-Styl) |
| Styrkortmikrostyrning |
Artillery Ruby STM32 F4 (32-bit ARM) |
| Testutrustningens firmware | Artillery Genius Pro Firmware 3.1.3 (Marlin-derivat) GCode-kompatibel |
| Stegmotordrivrutin | 4 × FS31W01 (Pololu-kompatibel) |
| Anslutningar | microSD, USB Typ-A, USB Typ-B |
| Styrning | pekskärm, seriellt gränssnitt via USB |
| Strömförsörjning | intern 110 V - 240 V till 24 V strömförsörjning 220 V tryckbädd |
| Funktioner | sensor för tryckbädd, bandkabel |
| Tillverkarens sida | Artillery |
Struktur och uppläggning

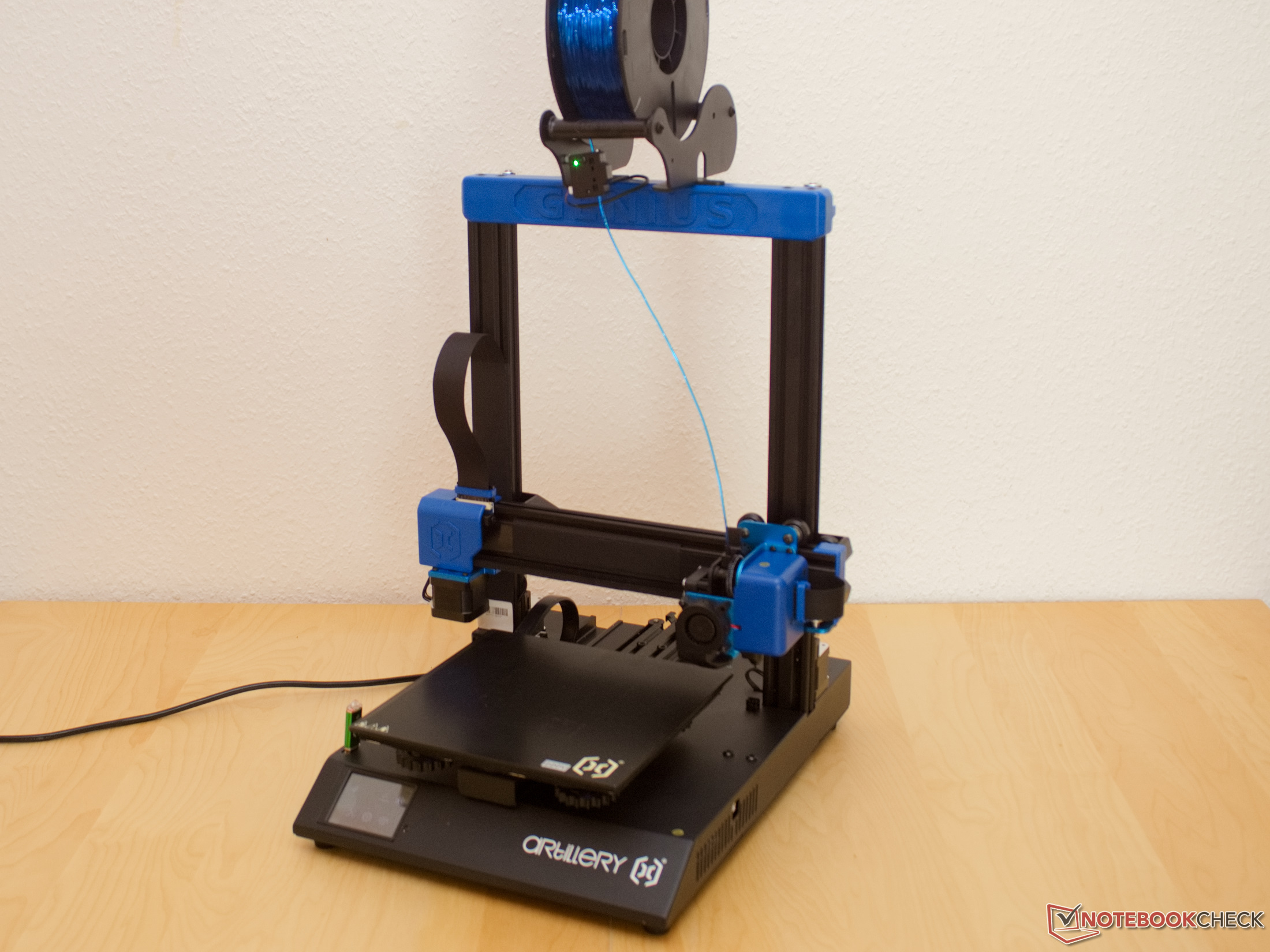

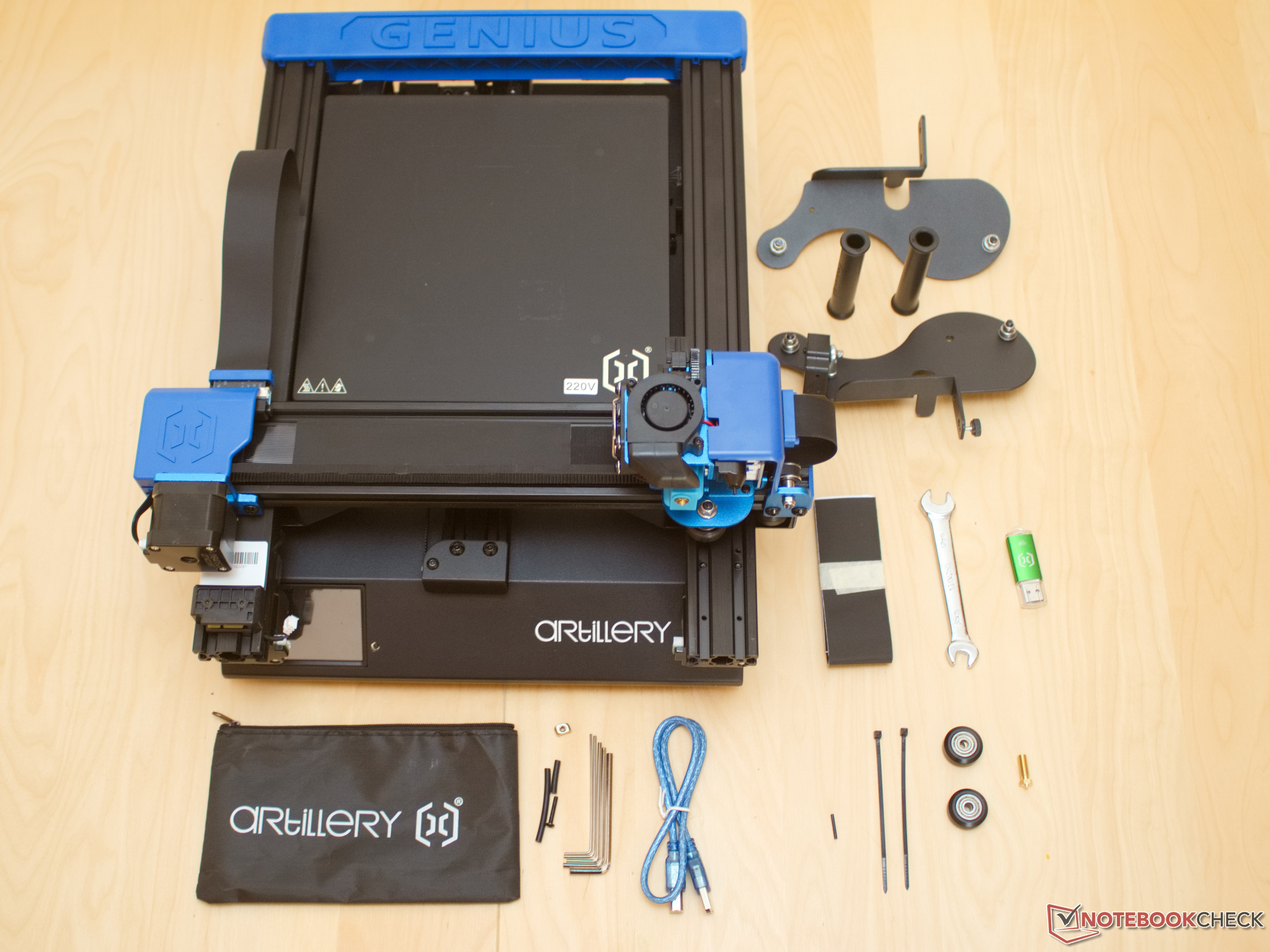

Artillery levererar hela 3D-skrivaren i endast sex enskilda delar, varav fyra är filamentrullehållaren. Själva Genius Pro är demonterad i en basenhet och en båge. För att montera den är allt du behöver göra här att sätta bågen på basen och skruva in de fyra förmonterade skruvarna. Filamentrullhållaren kopplas sedan ihop. De elektriska anslutningar som saknas är tre kablar. När dessa är inkopplade kan 3D-skrivaren redan tas i drift. När det gäller Z-motorns två kablar bör du dock se till att leda kablarna tillbaka in i höljet så långt som möjligt. Annars kan utskriftsbäddens stora justeringsmuttrar repa kablarna.

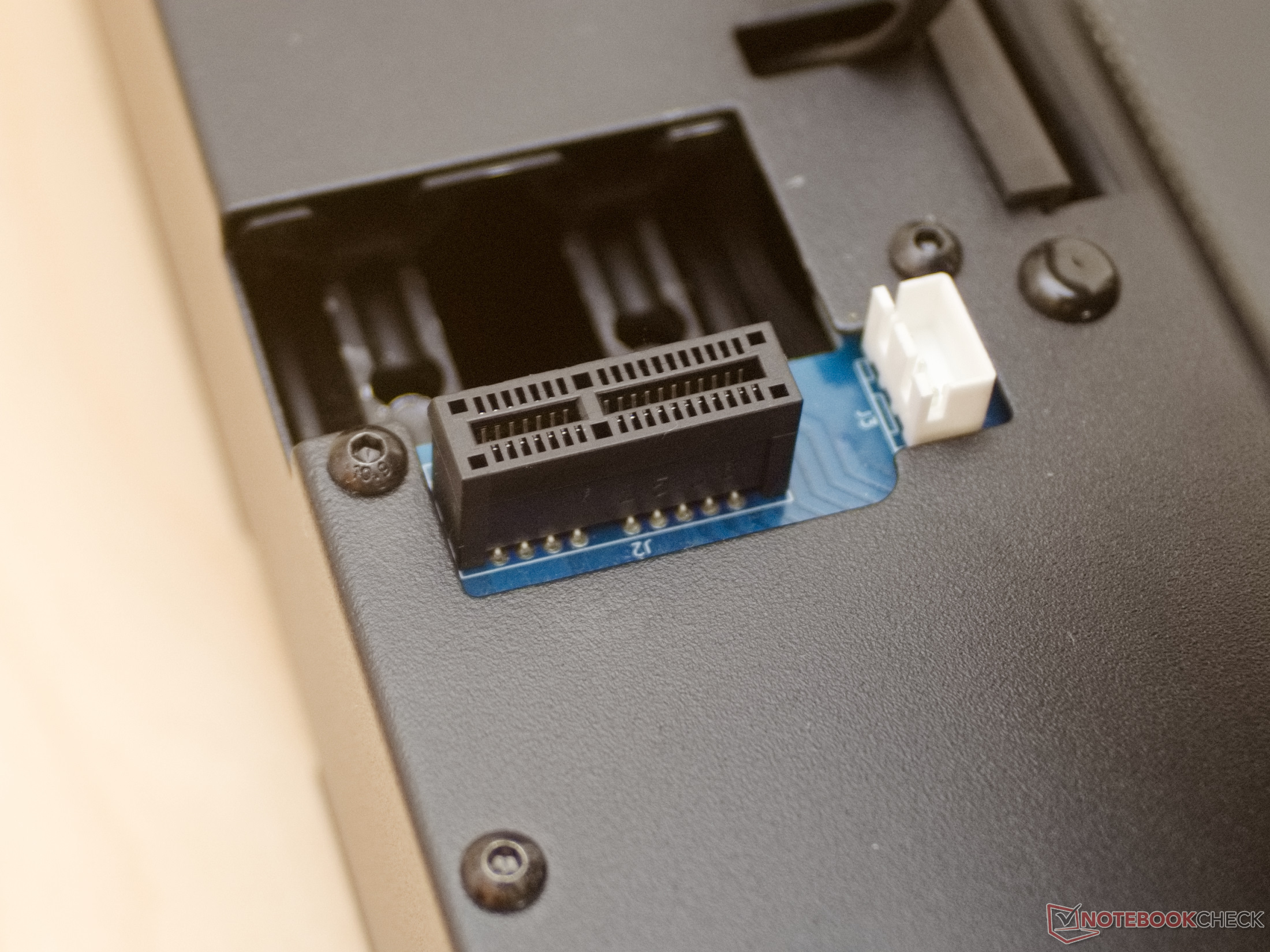

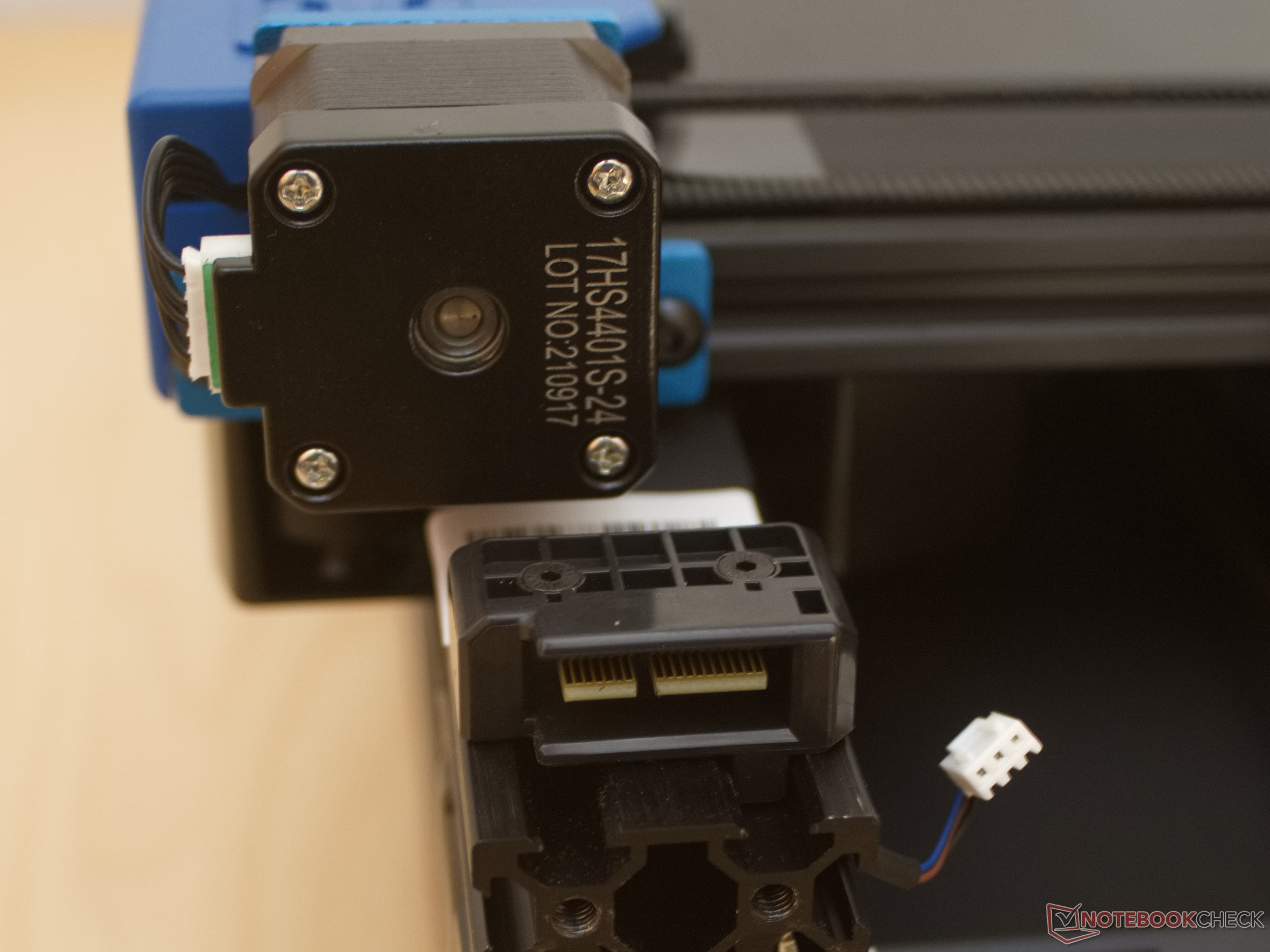

Alla andra anslutningar till X-motorn och skrivarhuvudet görs redan via en pluggkontakt när porten är monterad. Kontakten är tydligen en missbrukad PCIe-plats. Monteringen av 3D-skrivaren tar alltså mindre än 10 minuter i vårt fall, med tanke på uppackningen av alla komponenter från lådan. Genius Pro kan också demonteras lika snabbt om du vill förvara skrivaren på ett platsbesparande sätt.

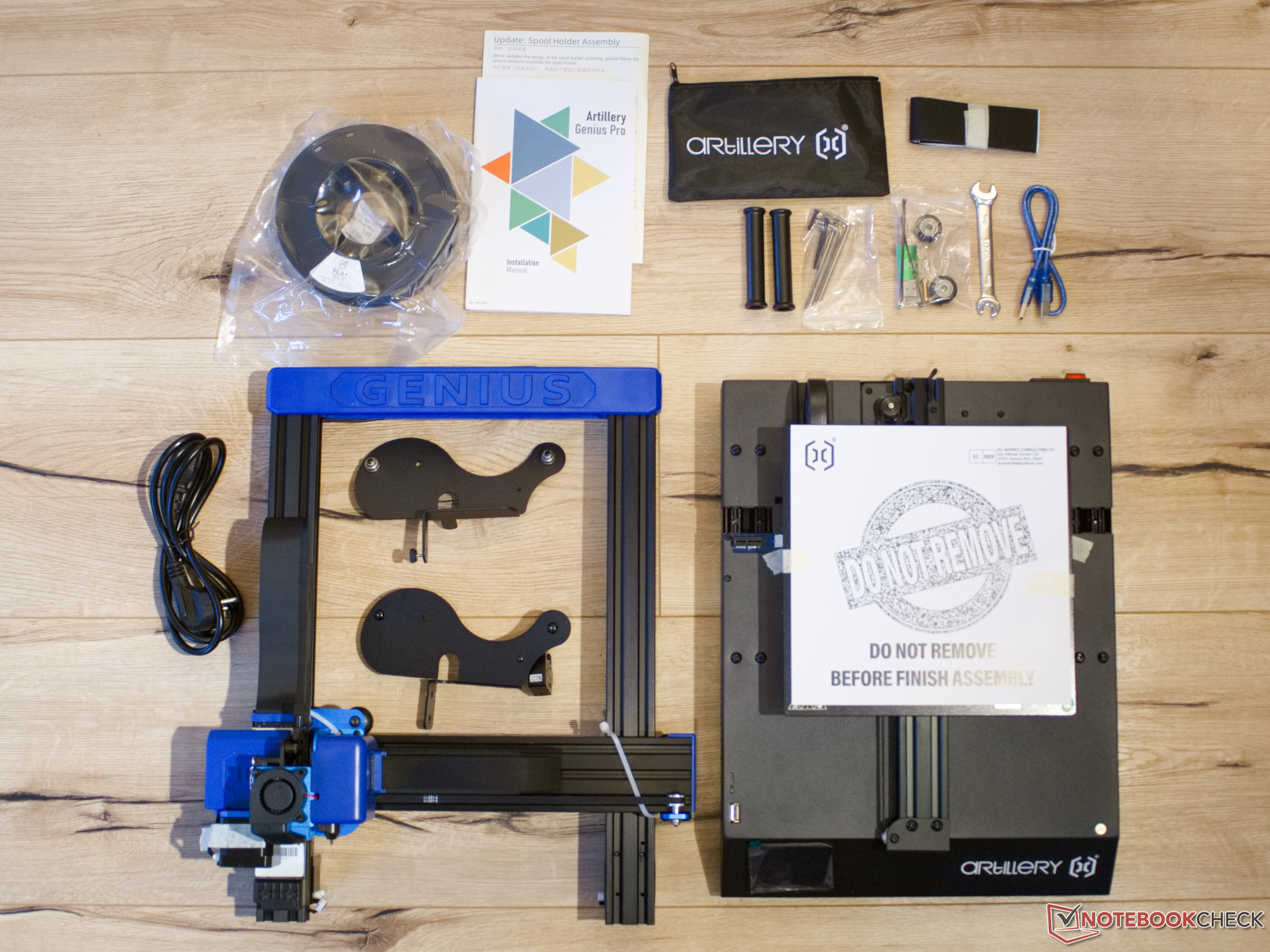

I leveransomfånget för 3D-skrivaren lägger Artillery även 500 gram PLA-filament och några reservdelar samt ytterligare ett munstycke i lådan, utöver de verktyg som behövs för montering. Alla smådelar är förpackade i en tygpåse med dragkedja.
Kabelhantering
Alla kablar på Artillery Genius Pro ser snygga ut. Särskilt på grund av de platta bandkablar som används är risken för fel på grund av trasiga kablar nära noll. Även om man kan misstänka att de tunna bandkablarna inte klarar belastningen på 40 till 70 watt för hotend och motorer, visar värmebilden ingen anledning till oro. Med en högsta temperatur på 28 °C blir kablarna inte särskilt varma.

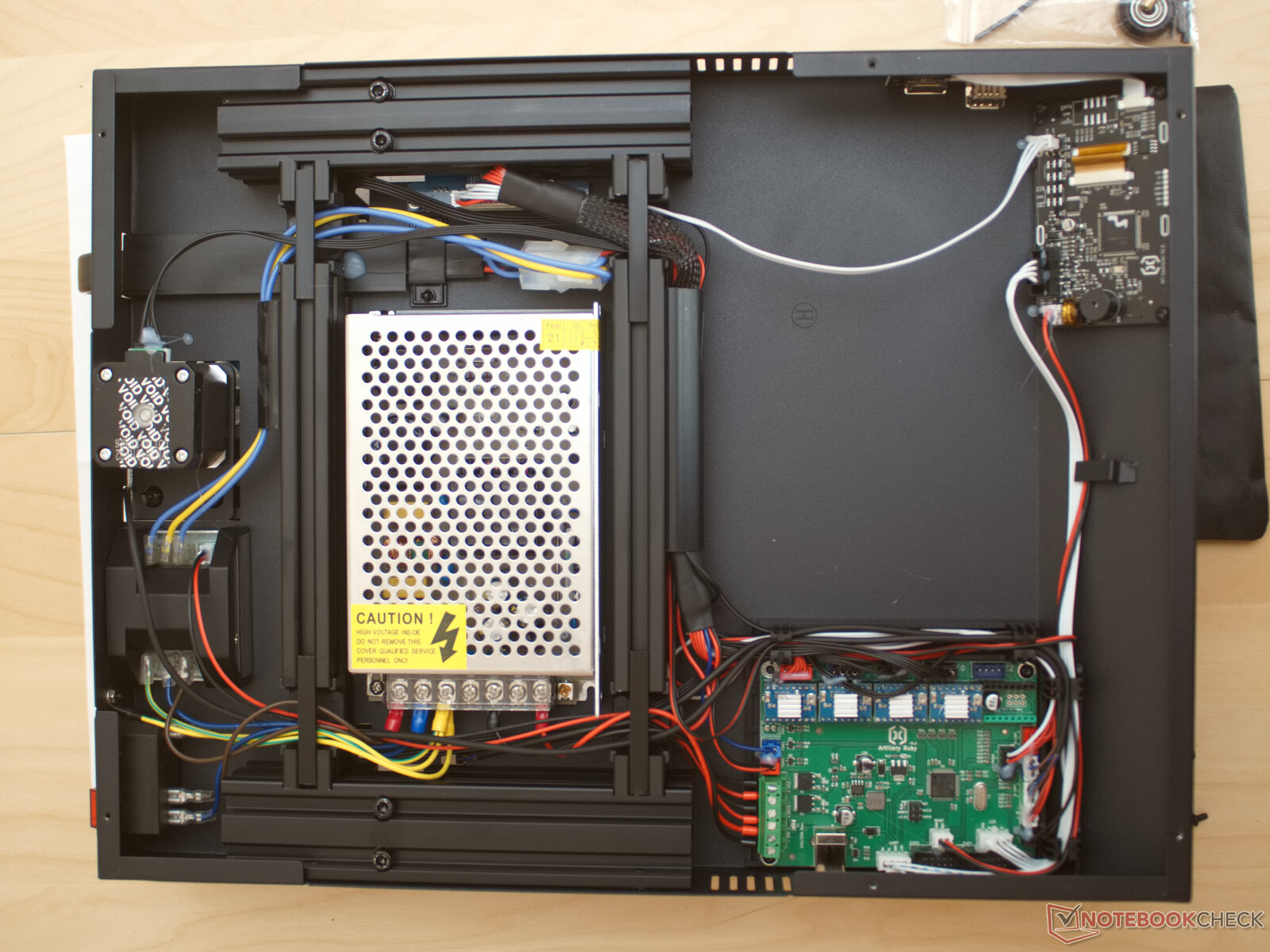

Men en titt inuti 3D-skrivaren visar också på en utmärkt kabelhantering. Alla kablar som bär nätspänning är säkrade med pressade kabelskor som erbjuder beröringsskydd.
Stickkontakterna i basen är säkrade med en klump varmlim utöver JST-kontakterna. Den enda brist som kan hittas i utförandet är förmodligen de två tunna varmlimspåren som löper över moderkortet i vår testenhet.
Mainboard

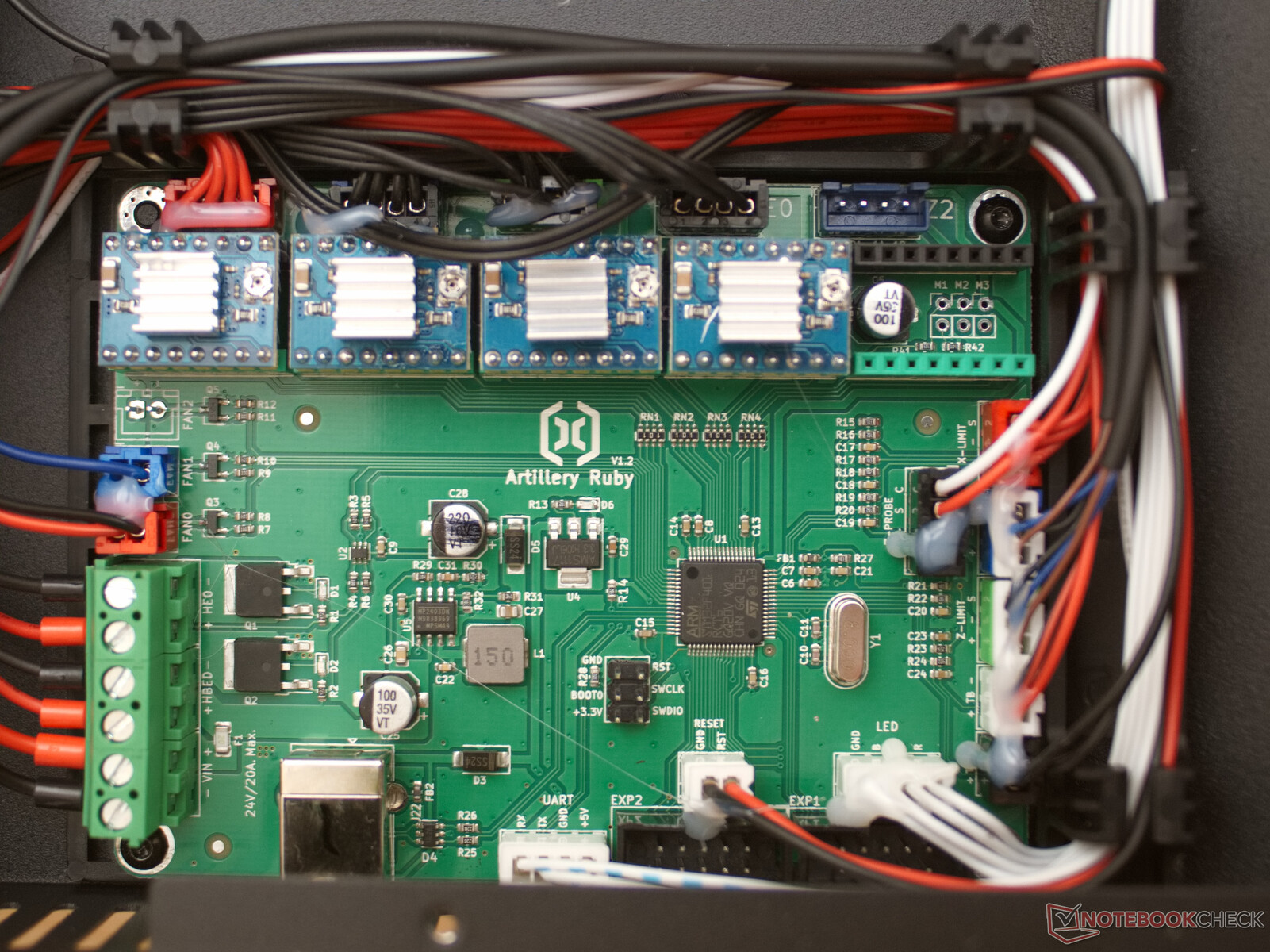

I mitten av Artillery Ruby-kortet sitter STM32 F4 32-bitars mikrokontroller. Kortet erbjuder flera expansionsmöjligheter och är fullt kompatibelt med Marlin, Klipper och annan fast programvara. Särskilt trevligt är det att även fallfläkten styrs av 32-bitarskortet. På så sätt förblir 3D-skrivaren tyst om den inte används.

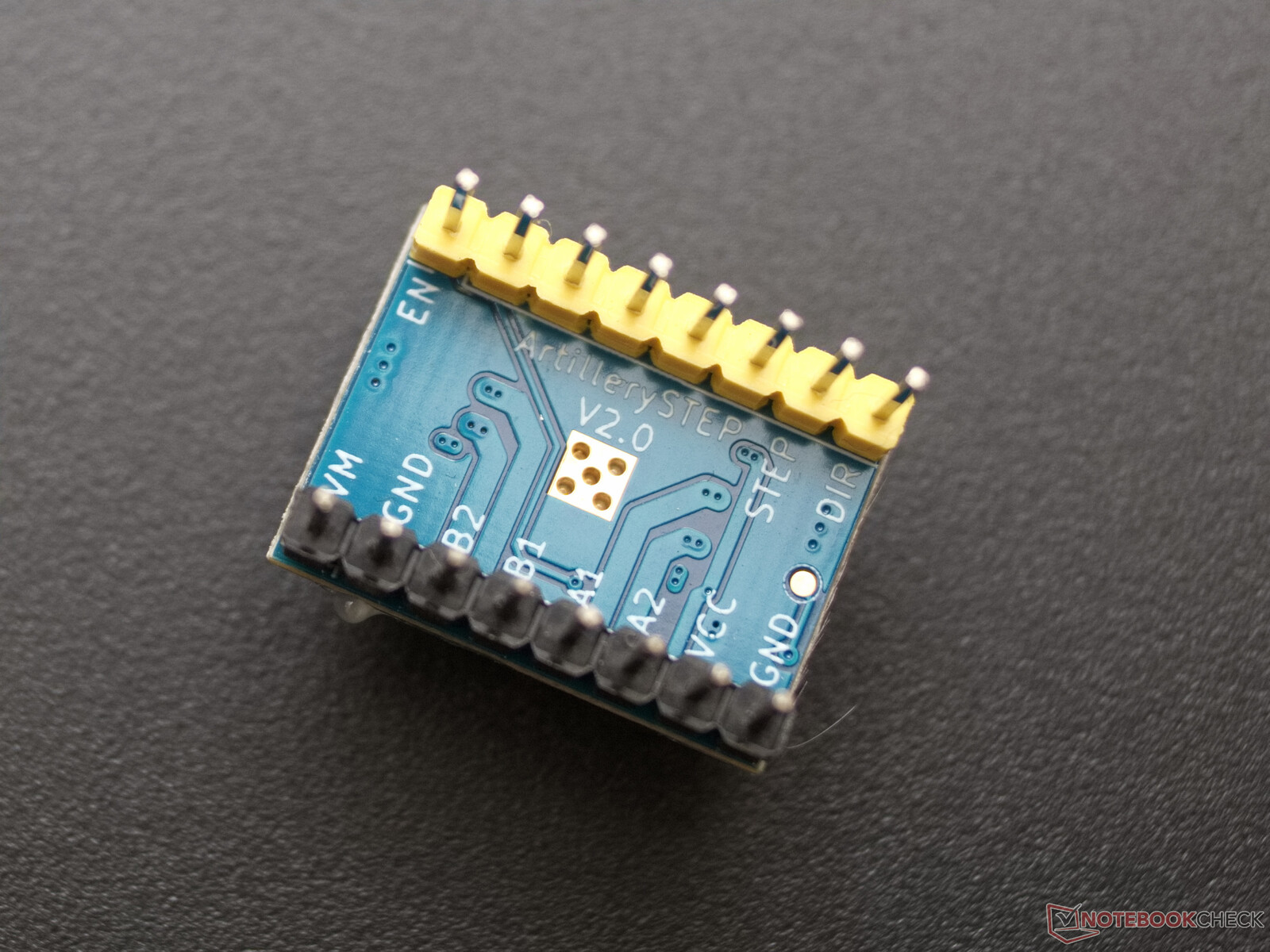

Stegmotordrivrutinerna ansluts till Artillery Ruby och är Pololu-kompatibla. I den nuvarande konfigurationen skulle 3D-skrivaren också kunna utökas med ytterligare en stegmotor, eftersom endast fyra av platserna är upptagna.
Anslutningen till pekskärmens kretskort sker via en seriell port. Således har även detta kort en egen mikrokontroller och belastar inte beräkningskapaciteten hos STM32 F4 i Artillery Ruby. Däremot är en USB-port och en microSD-kortläsare också kopplade till skärmbordet. Frågan här är om överföringshastigheten mellan styrkortet och skärmbordet är tillräcklig för att överföra många små instruktioner.
Ram

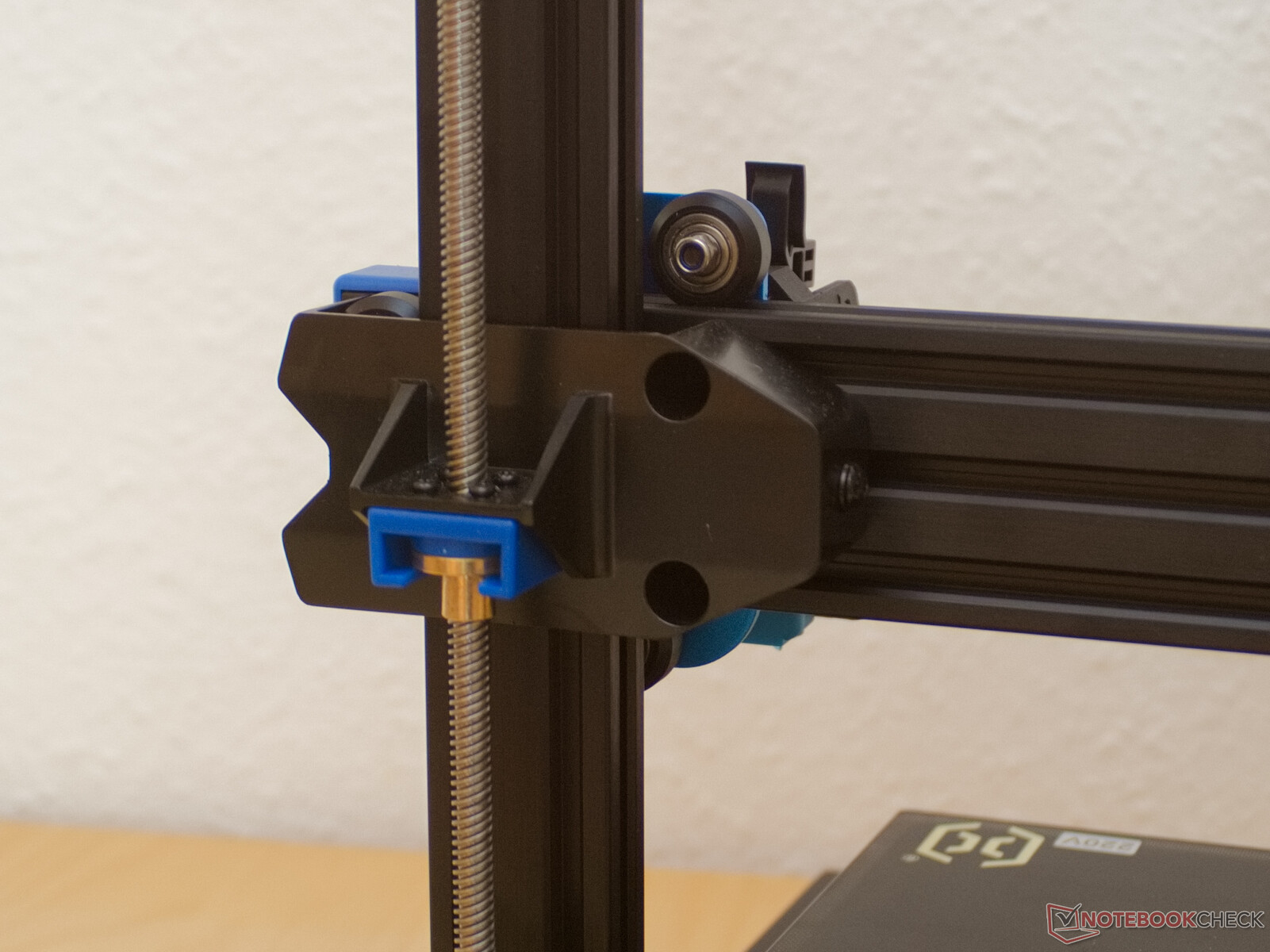

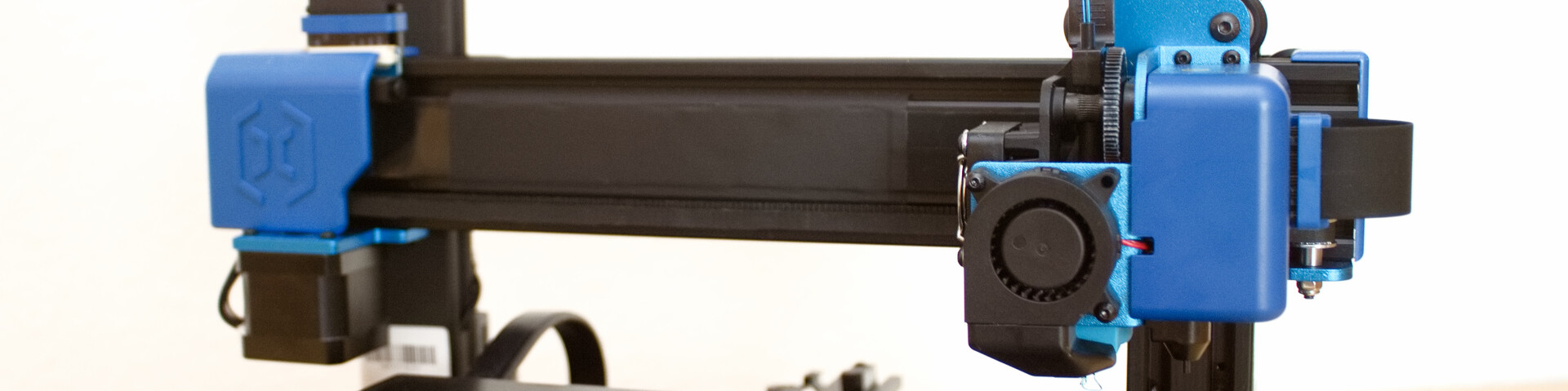

Artillery Genius använder också många V-Slot-profiler i aluminium, men 3D-skrivaren har några specialfunktioner. Skrivarhuvudet körs på en särskilt hög 60 mm × 20 mm (~2,4 tum x 0,8 tum) profil. Detta bör ge bättre stabilitet än till exempel Voxelab Aquila S2. Artillery går också sin egen väg med rullarna i Z-axeln och säkerställer ett optimalt kontakttryck med hjälp av fjädrar. Z-axeln drivs också av två motorer och gängade spindlar som synkroniseras på det övre tvärhuvudet med hjälp av en tandrem. Däremot saknas helt och hållet remspännare på X- och Y-axelns avböjningsrullar här. Detta innebär att man måste lossa och flytta fästanordningarna på avböjningsrullarna om man vill spänna upp drivremmarna för de två axlarna.

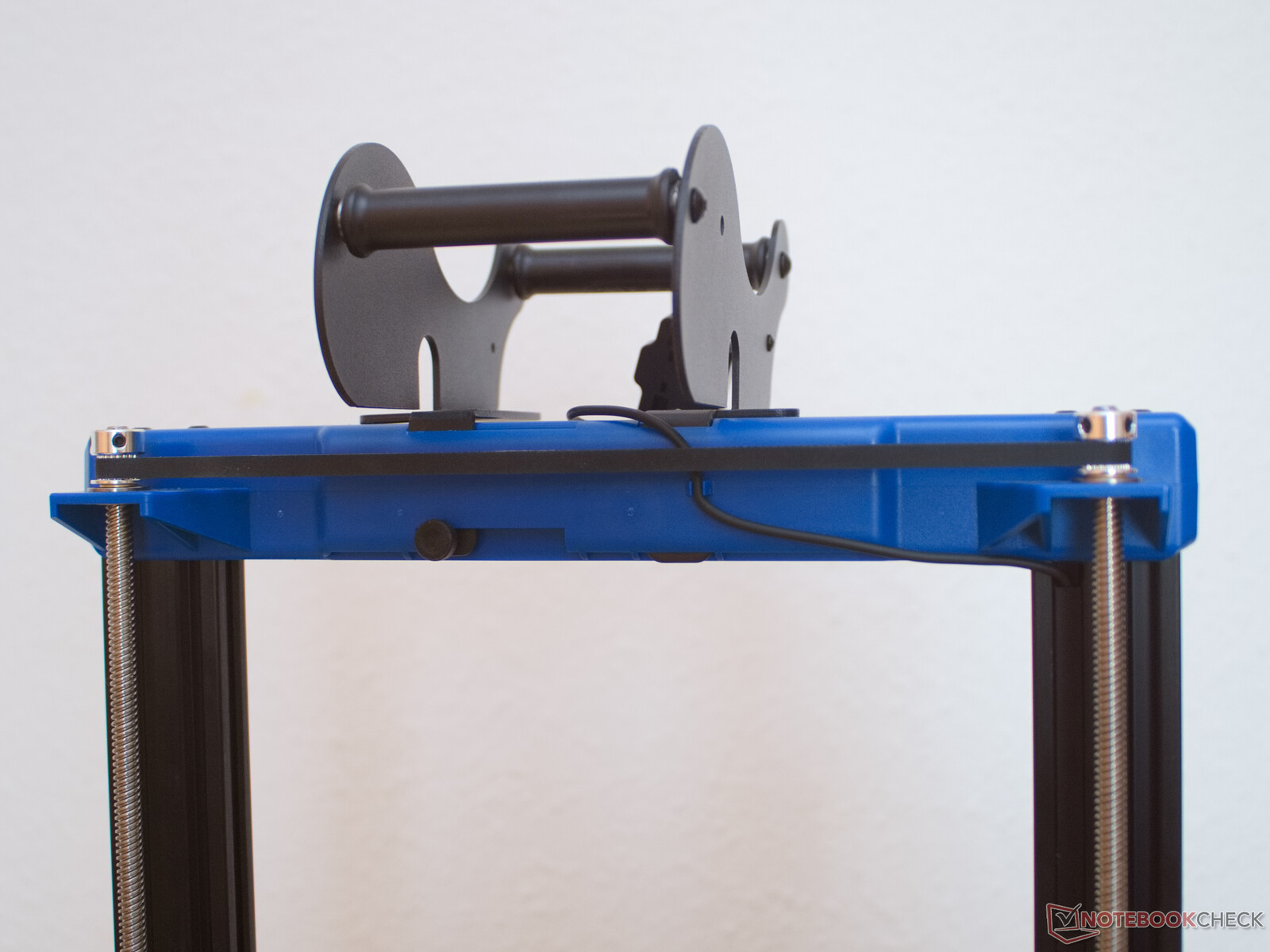

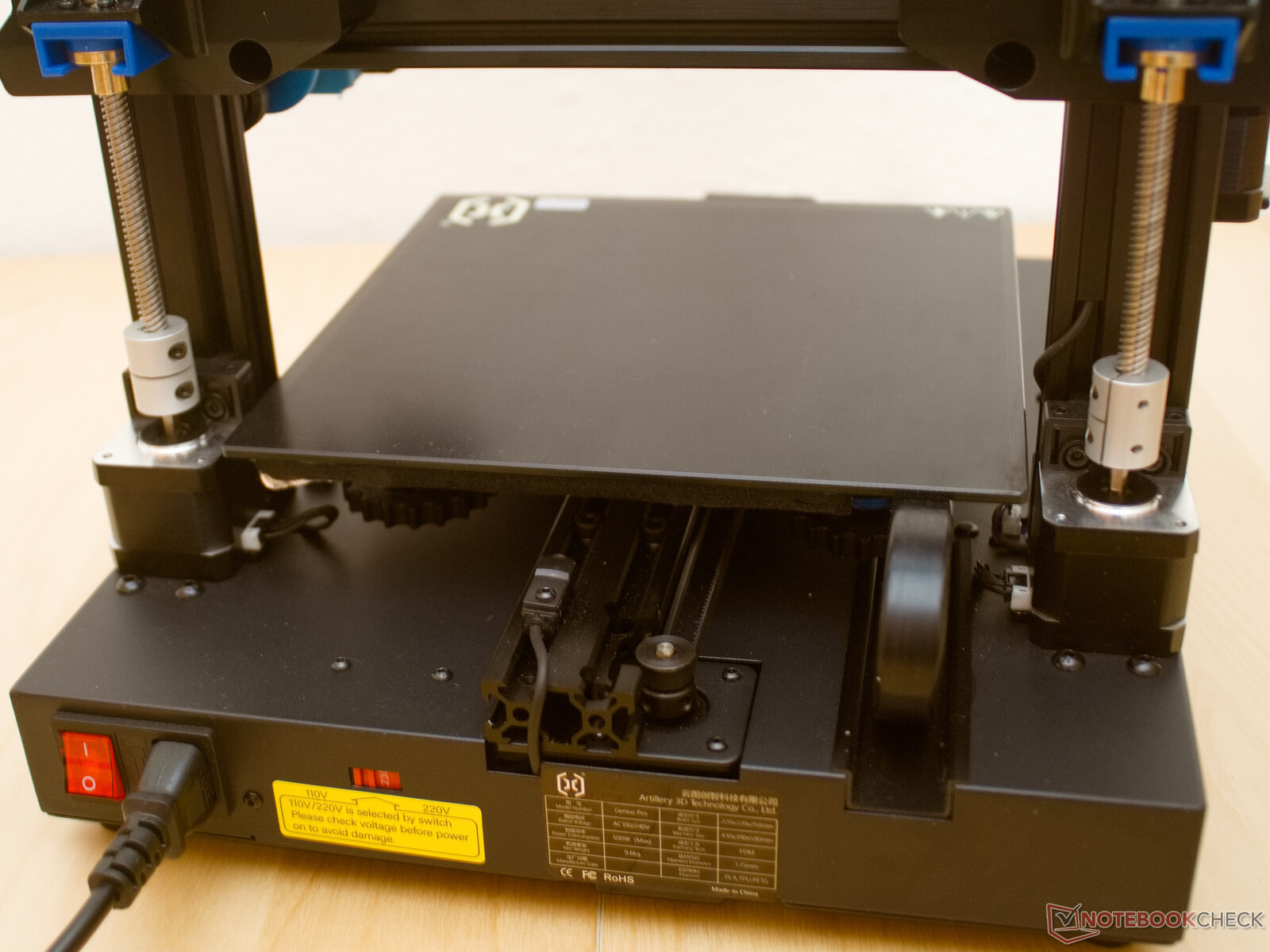

I basen är mängden stabiliserande aluminiumprofiler begränsad. Här användes endast en rektangel av 40 mm × 40 mm (~1,6 tum x 1,6 tum) profiler. Den övre tvärstången är också tillverkad av plast. Även om ingen nackdel med konstruktionen kan ses i testet, uppstår frågan om den stora plastdelen också kommer att vara stabil på lång sikt.
Kontroll
Artillery Genius Pro kan levereras med instruktioner via USB-anslutning eller pekskärm. De enskilda menyerna på pekskärmen ger en bra överblick och erbjuder en mängd olika funktioner. Förutom en guide för manuell justering av skrivbädden kan alla möjliga inställningar och automatisk bäddnivellering kallas upp här.
Innan du startar den första utskriften bör du köra Auto-Bed-Leveling och sedan ställa in Z-offset med hjälp av guiden. Om värdena sparas i EEPROM efteråt bör det knappast vara några problem med ett rent första utskriftslager.
Gcode-filer tillhandahålls till skrivaren via microSD-kort eller USB-minne. 3D-skrivaren kan dock bara få tillgång till ett minne åt gången. Detta måste väljas via inställningarna. Under utskrift kan utskriftshastigheten, extruderingsmultiplikatorn, temperaturerna och fläkten justeras. På så sätt kan man redan under en utskrift reagera på problem och hitta bättre inställningar. Med de många inställningsmöjligheterna var det i testet möjligt att trots allt spara en kalibreringskub av ABS. I slutändan visade den en lika hög kvalitet som en kub som tidigare skrivits ut av PLA.
Effekt
Utskriftsbädd

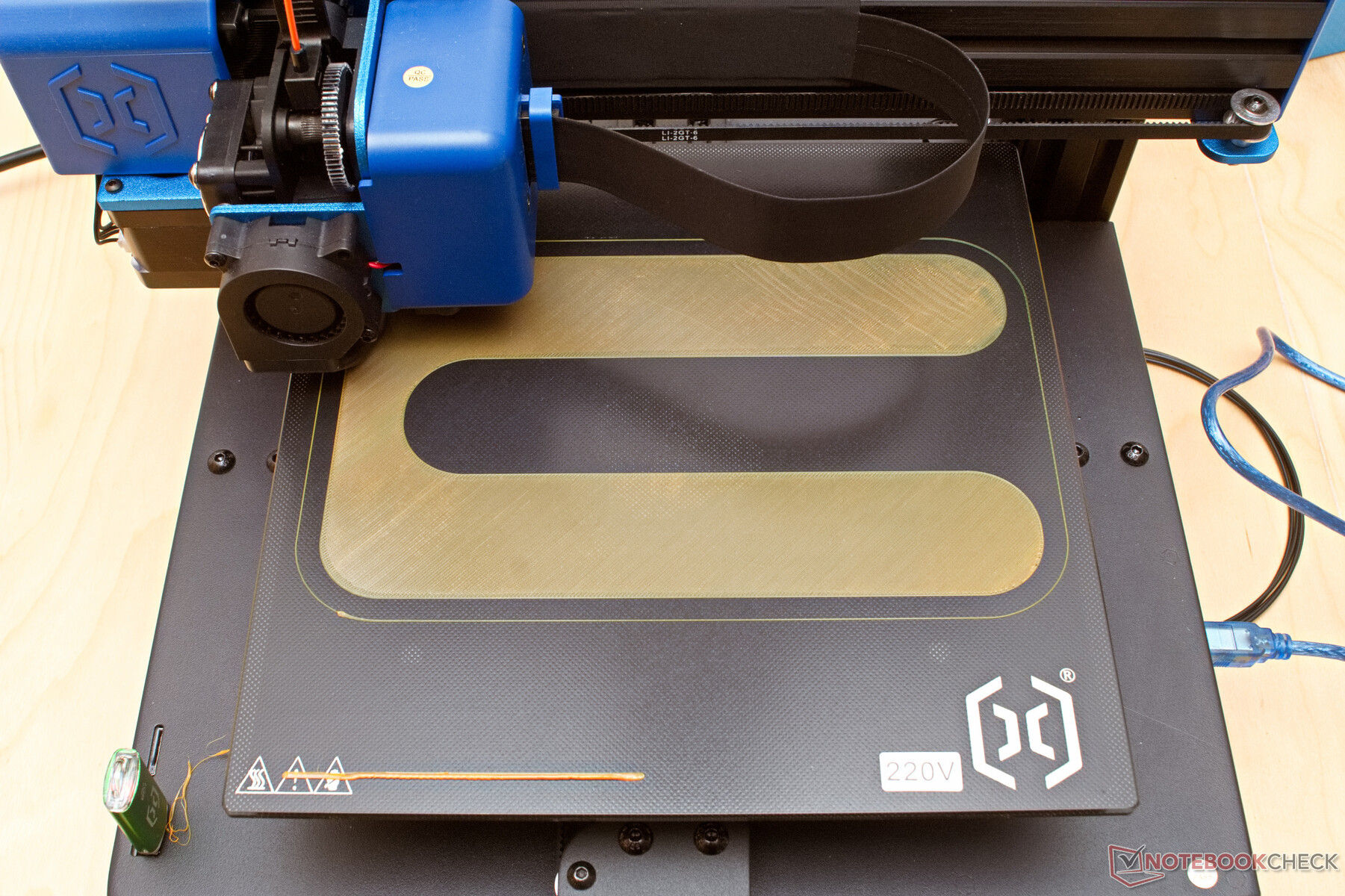

Den keramiskt belagda glasbädden i vår testanordning är helt klart platt. Om alla fyra hörnen på skrivbädden ställs in på ett avstånd till munstycket på 0,1 mm (~0,00394 tum) uppnår vårt Artillery Genius ett avstånd till munstycket på 0,097 mm (~0,0038 tum) i mitten. Med automatisk bäddutjämning placerades nästan alla första lager perfekt på utskriftsbädden i testet. Men när det gäller vidhäftning på utskriftsbädden fungerar glasbeläggningen inte alltid helt optimalt. Medan PLA och TPU fäster perfekt vid den uppvärmda glasplattan, måste tryckbädden för ABS först förbehandlas med en aceton-ABS-lösning för att överhuvudtaget uppnå en lämplig tryckbäddsfästning.
Eftersom kombinationen av utskriftsytor av glas och PETG i vissa fall är problematisk, genomfördes inget test med PETG. PETG kan leda till att ytan på en tryckbädd på glas förstörs, eftersom det i vissa fall fäster för bra på den.

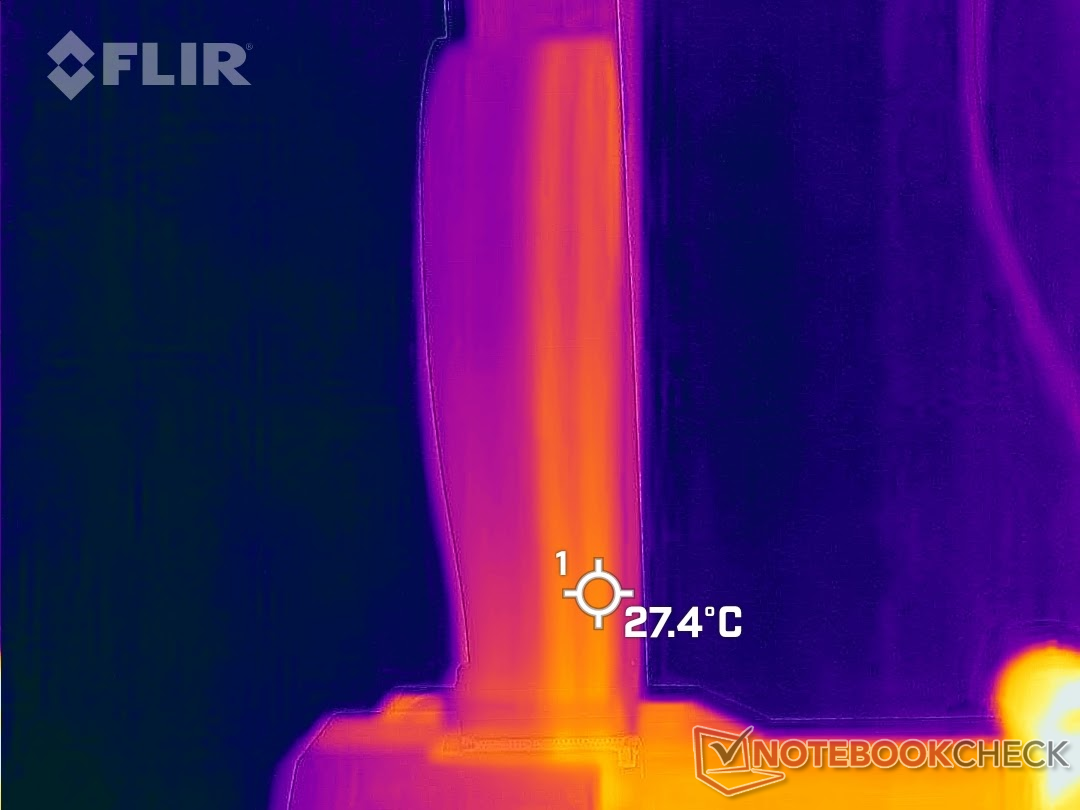

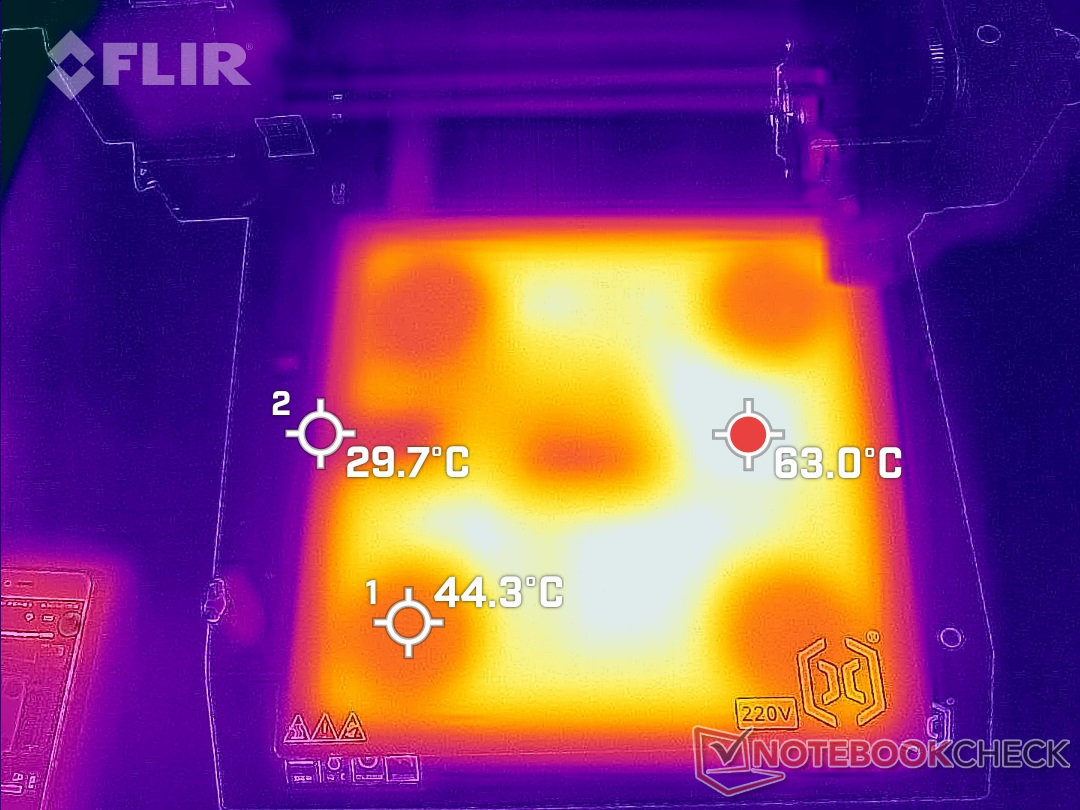

Tryckbädden värms upp med en 220 V silikonvärmematta. Uppvärmningsprocessen styrs via ett fast relä. Uppvärmningen av tryckbädden hade en effektförbrukning på upp till 320 watt i testet och kunde därmed värma glasrutan från 18 °C till 60 °C (64,4 °F till 140 °F) på mindre än en minut. Artillery Genius Pro når 120 °C (248 °F) på mindre än tre minuter. Till skillnad från många andra har dock inte skrivbädden någon aluminiumplatta som skulle kunna fördela värmen jämnt. Därför blir det mycket tydligt i värmebilden att det finns stora temperaturskillnader på glasplattan. Stora kalla fläckar kan urskiljas särskilt vid fästpunkterna för de fyra justeringsskruvarna.
Problem på grund av den ojämna värmefördelningen kunde dock inte observeras. Det faktum att skrivbädden inte värms upp i kanterna stör inte heller utskriften, eftersom glasplattan sträcker sig 5 mm (~0,197 tum) utanför det utskrivbara området.
Som en energibesparande åtgärd är Artillery Genius Pro fabriksutrustad med värmeisolering på undersidan av skrivbädden. Den helt bundna skumplattan verkar vara mycket effektiv i detta avseende, eftersom skrivbädden endast långsamt kyls ner även efter att en utskriftsprocess har slutförts. Det kan ta upp till 20 minuter innan en utskrift kan frigöras från plattan.
Hotend och extruder

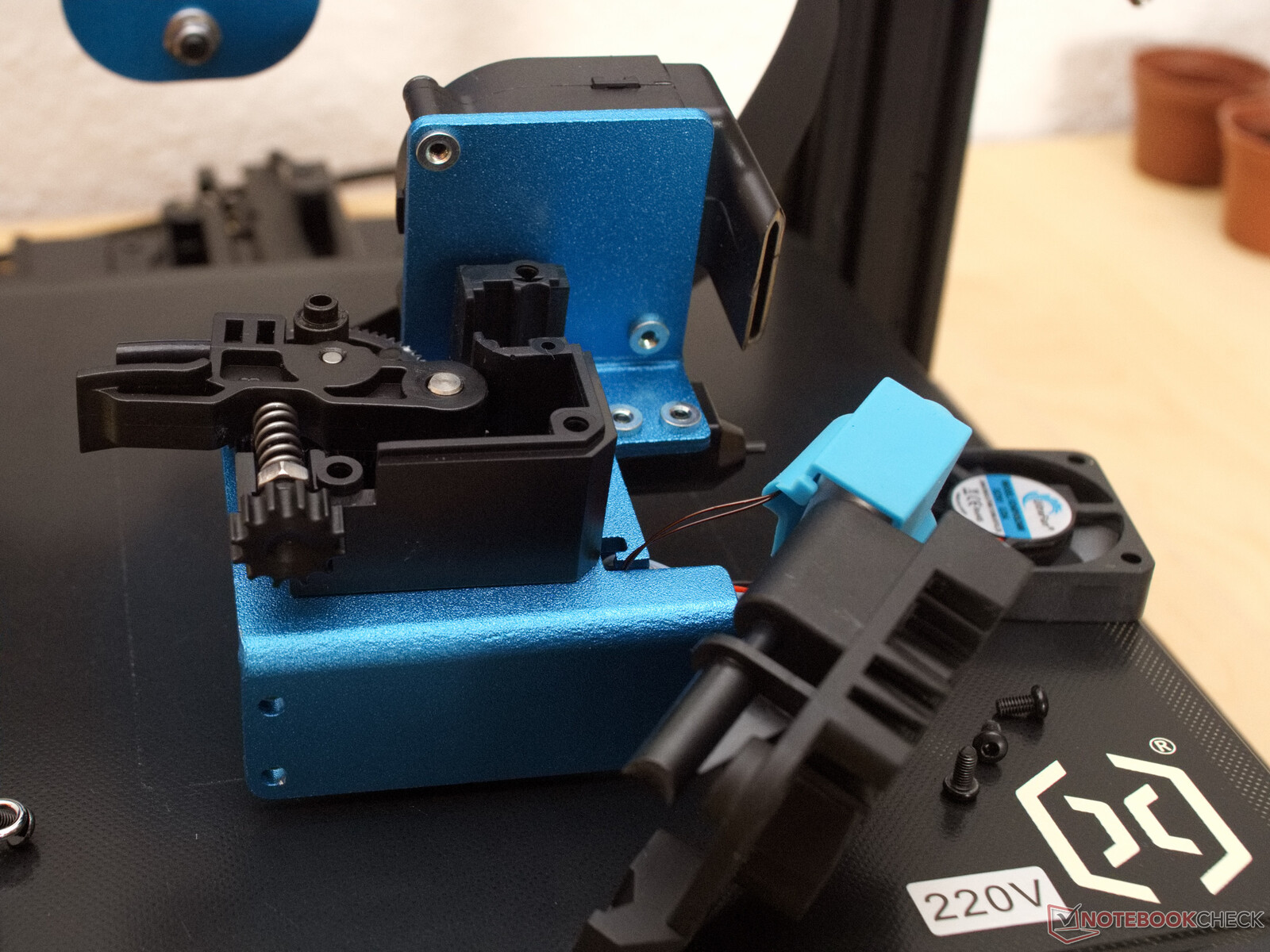

En direktdriven extruder med en reduktionsväxel och en Vulcano-svarmdel med en lång värmezon gör Artillery Genius Pro till en kraftfull 3D-skrivare. Den övre temperaturgränsen för varmändan som ställs in i den fasta programvaran är 300 °C (572 °F). Det faktum att kontakttrycket för rullarna i extrudern i titanstil kan justeras innebär att även flexibla material, där filamentet annars skulle vara för mjukt, kan bearbetas väl

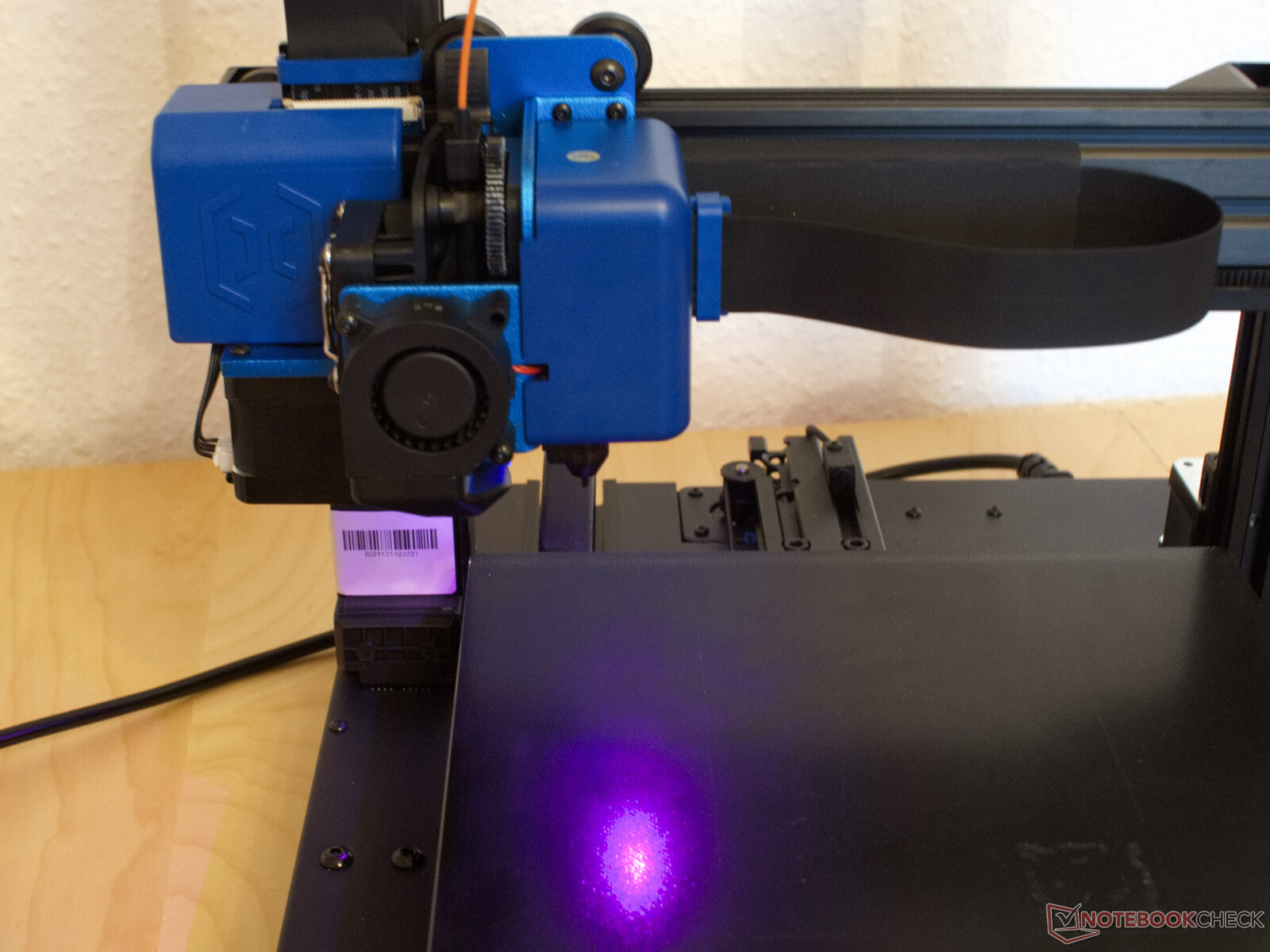

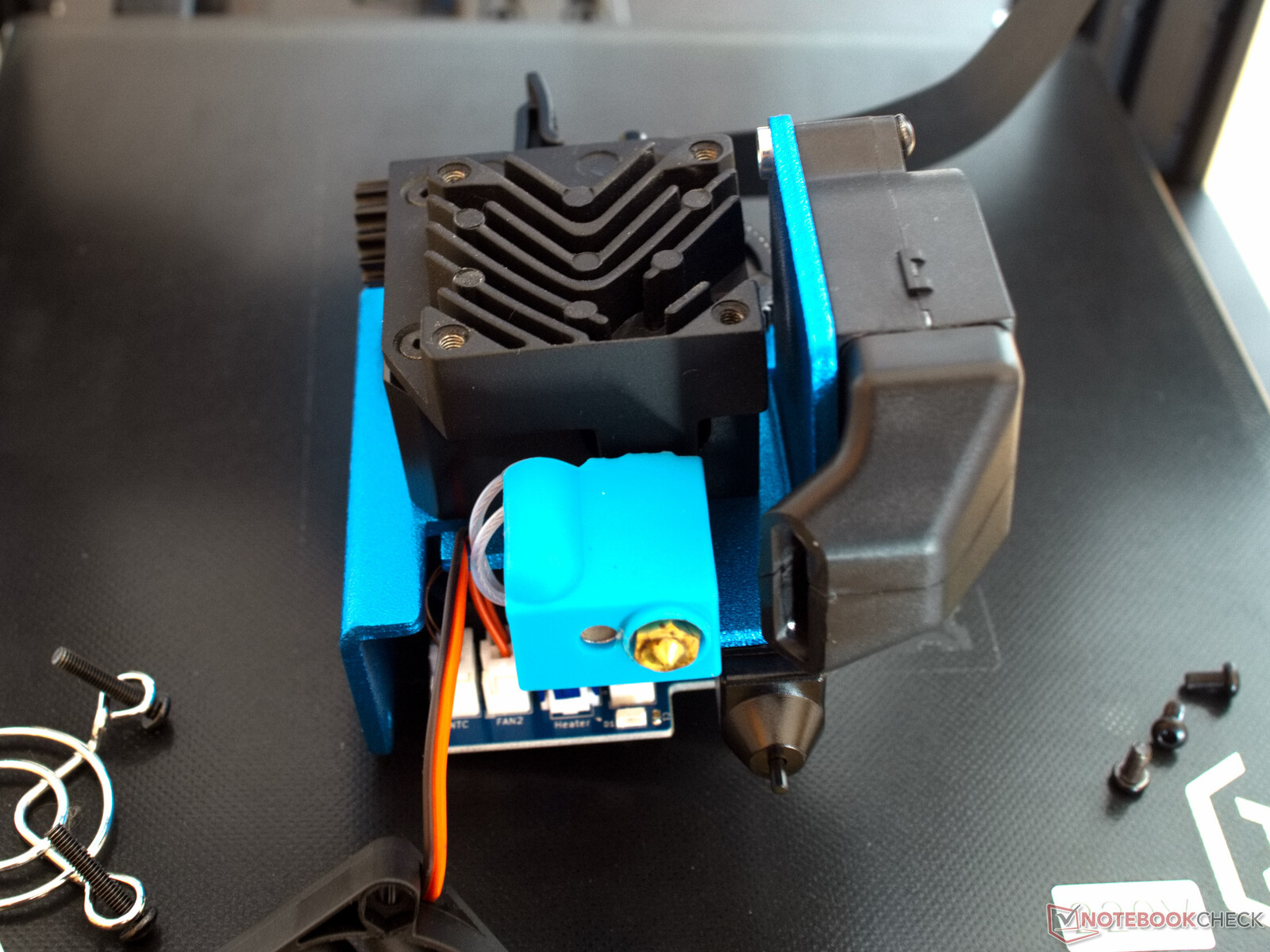

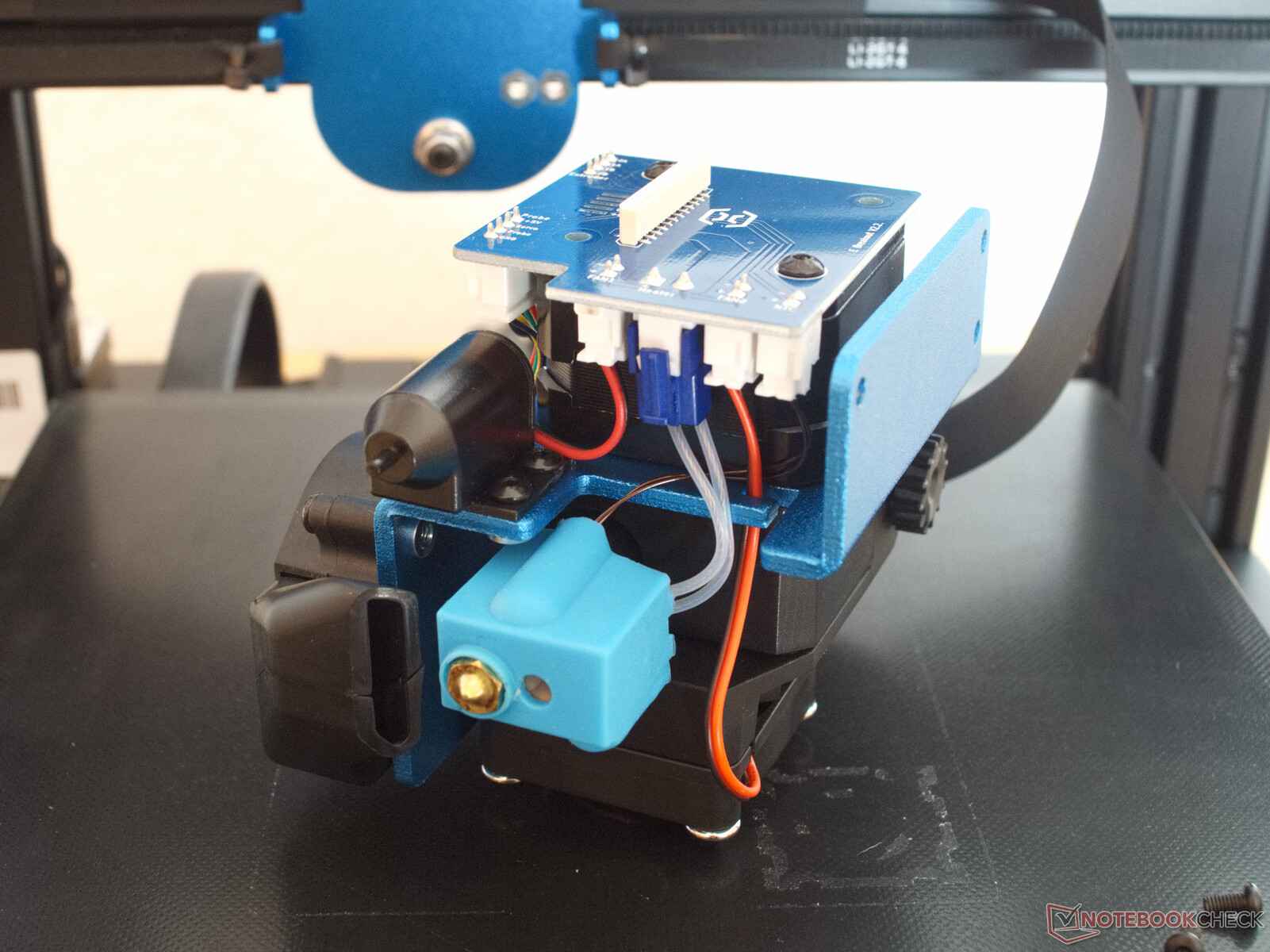

Hela skrivarhuvudet i Artillery Genius Pro ser redan lite skrymmande ut, men förutom extruder och hotend finns här också en radialfläkt för objektkylning, en skrivarbäddsensor och LED-belysning. Under uppvärmningsprocessen byter LED:n färg från blått till rött för att indikera att de inställda temperaturerna har uppnåtts.

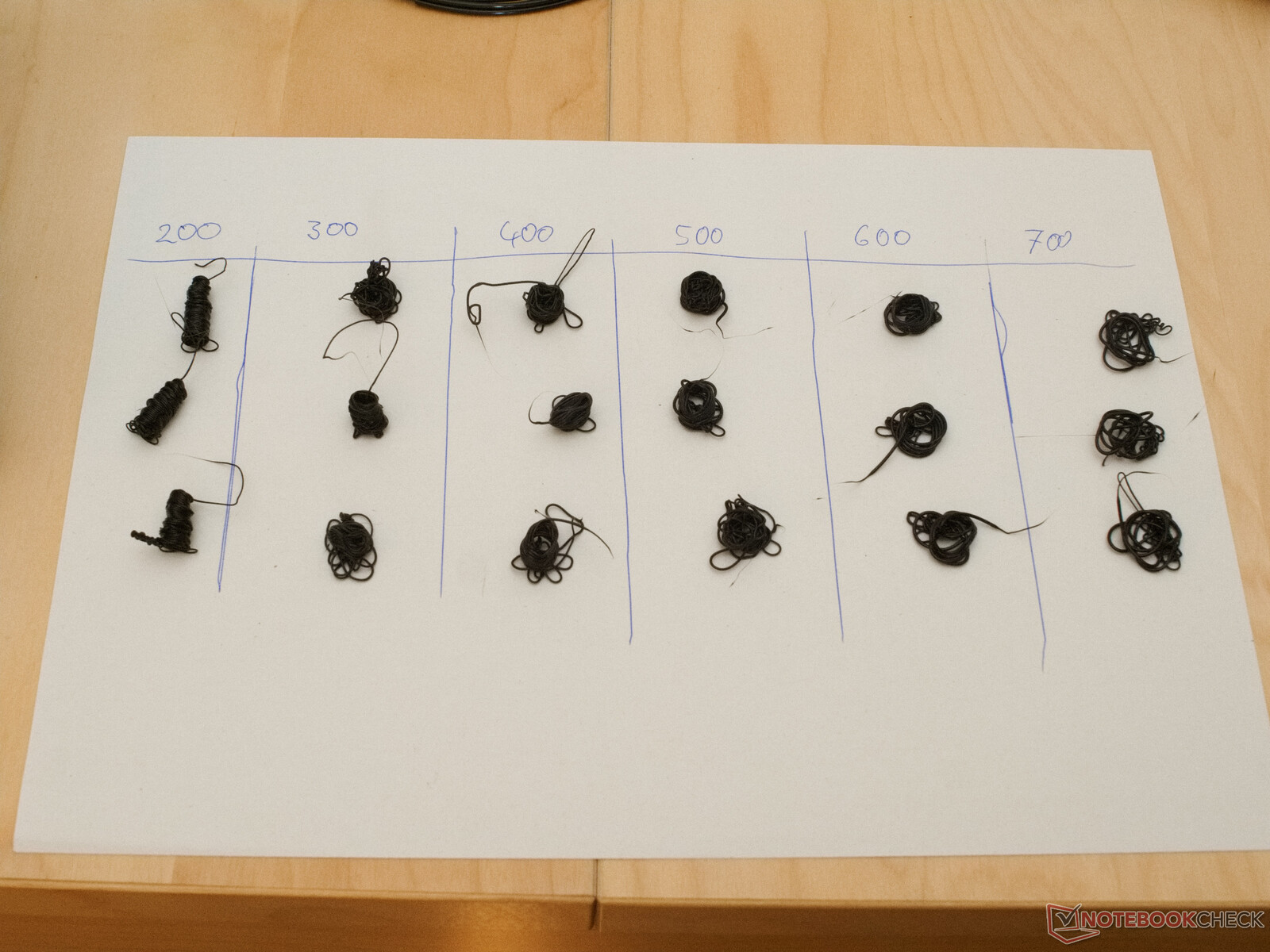

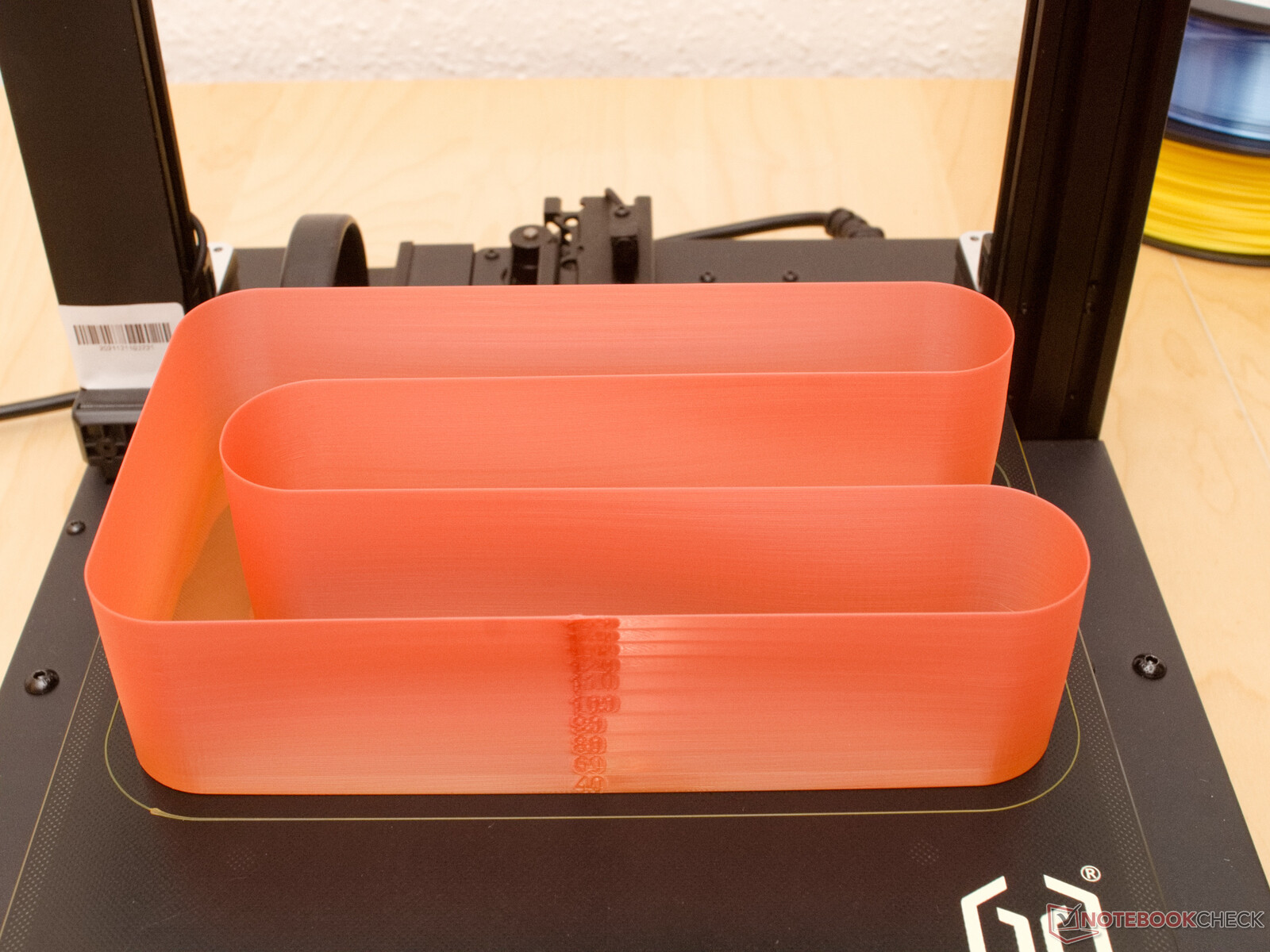

Artillery Genius Pros direkta extruder i titanstil visar de förväntade starka resultaten i extruderingstestet med PLA. Med den använda Anycubic PLA kan upp till 16 mm²/s (~0,025 in²/s) plast tryckas genom Vulcanos heta ände vid 200 °C (392 °F) utan problem. Utifrån detta kan en möjlig utskriftshastighet på upp till 180 mm/s vid 0,2 mm (~7,1 in/s vid ~0,0079 in) skikthöjd och 0,44 mm (~0,0173 in) skiktbredd beräknas.

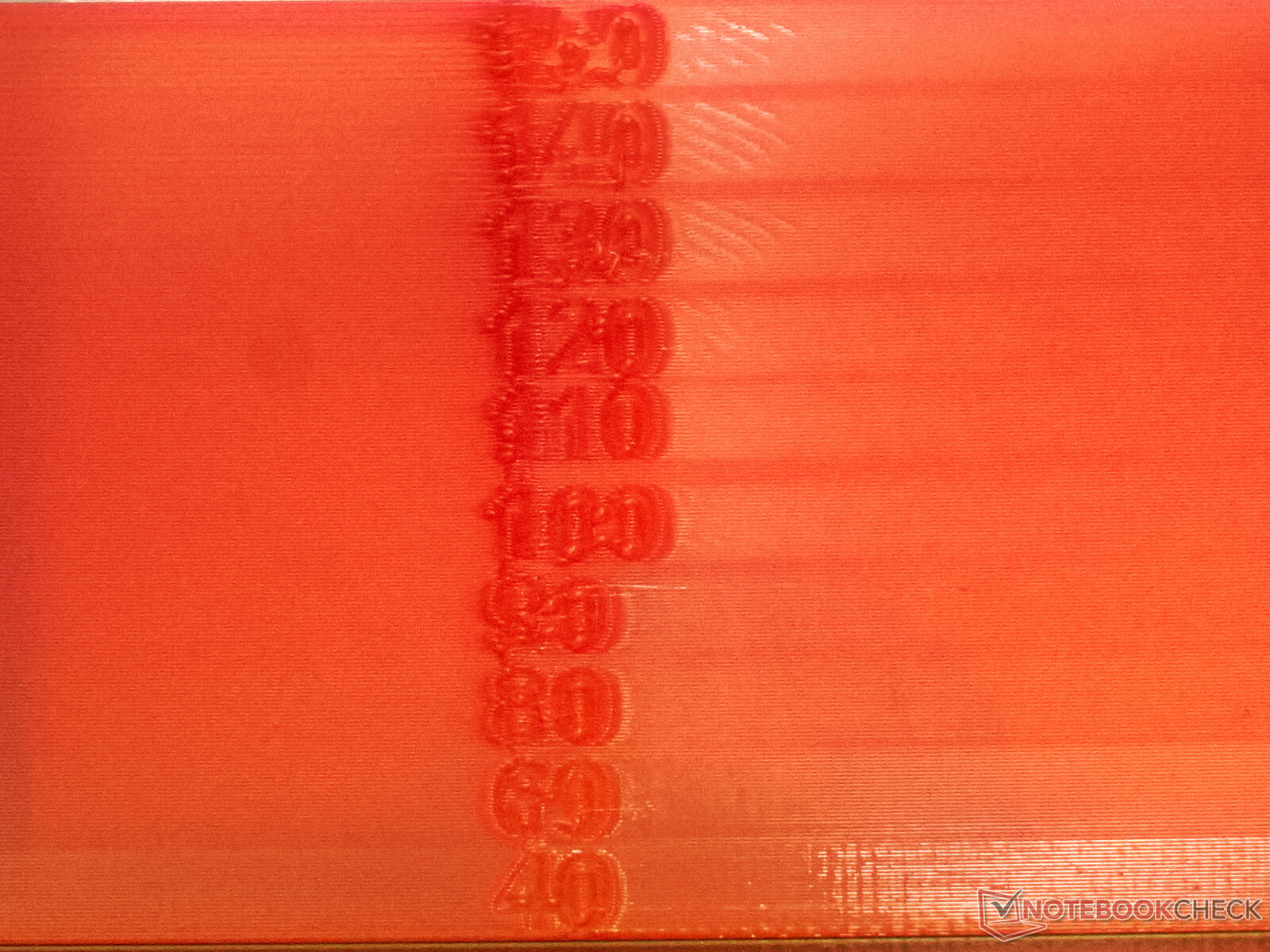

I verkligheten är 120 mm/s (~4,72 in/s) möjligt med inställningarna i den fasta programvaran och PrusaSlicer-profilen. Över detta skulle man behöva göra justeringar av indragningarna, accelerationerna och den linjära framryckningen för att undvika små ojämnheter. Testresultatet från 20 mm/s till 150 mm/s (~0,787 in/s till 5,9 in/s) i det praktiska testet tyder dock på att 3D-skrivaren förmodligen klarar av så höga hastigheter när den kalibreras i enlighet med detta.

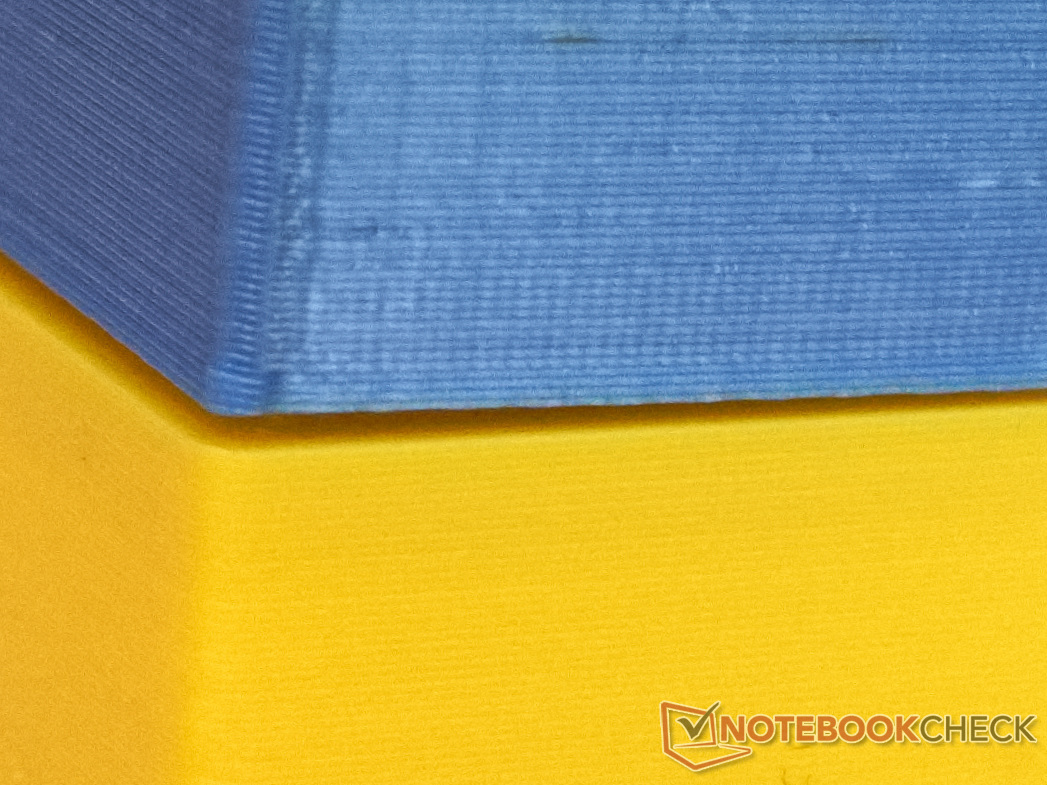

Utskriftskvalitet

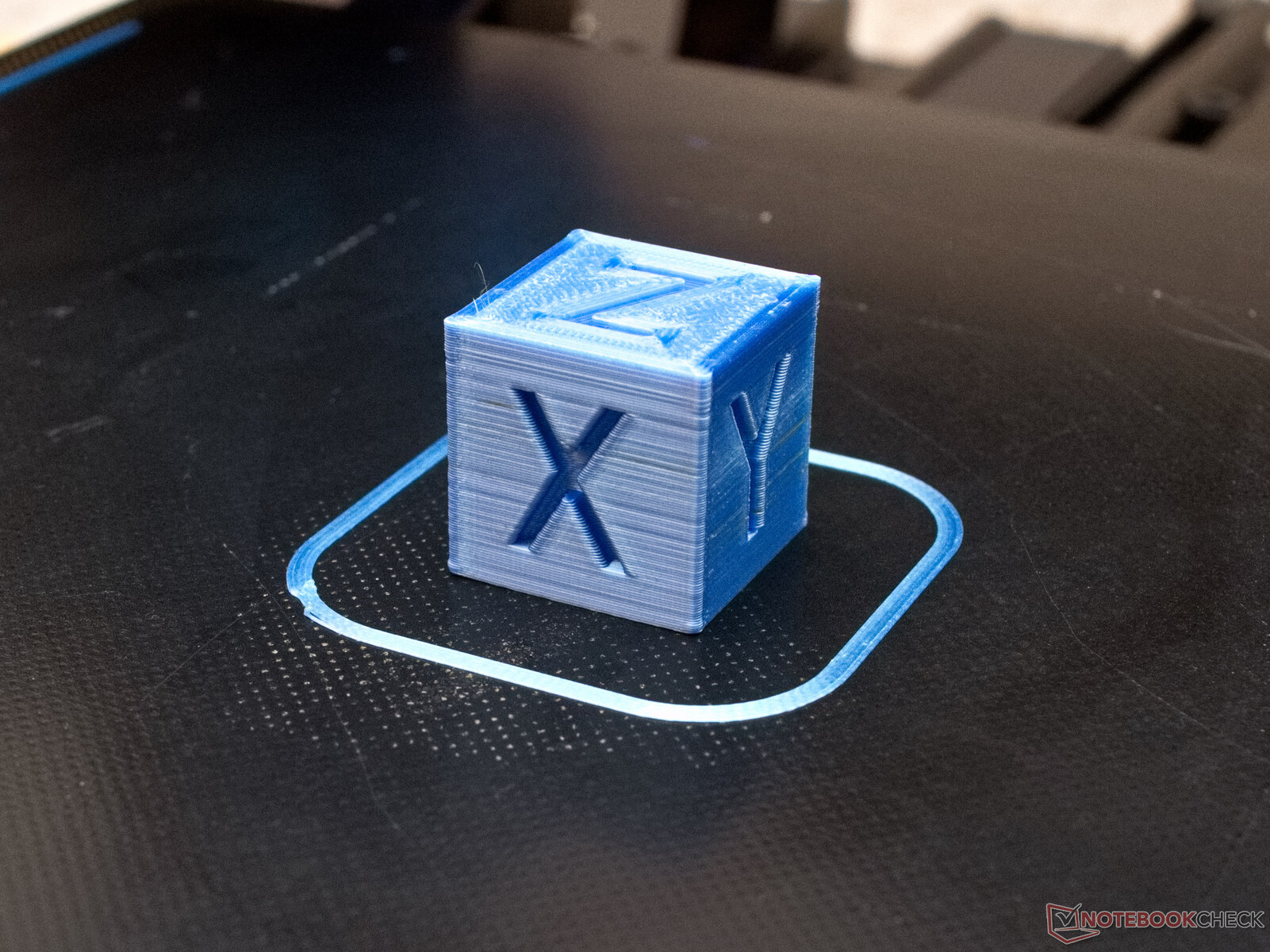

Profiler för Artillery Genius är redan integrerade i Cura 4.13.0 och i den nuvarande PrusaSlicer. Det finns inte många innovationer för Genius Pro och därför kan du använda dessa profiler nästan som de kommer. Endast kommandot M420 S1 Z10 ska placeras i skrivarens startkod för att använda data från den automatiska bäddnivelleringen vid utskrift

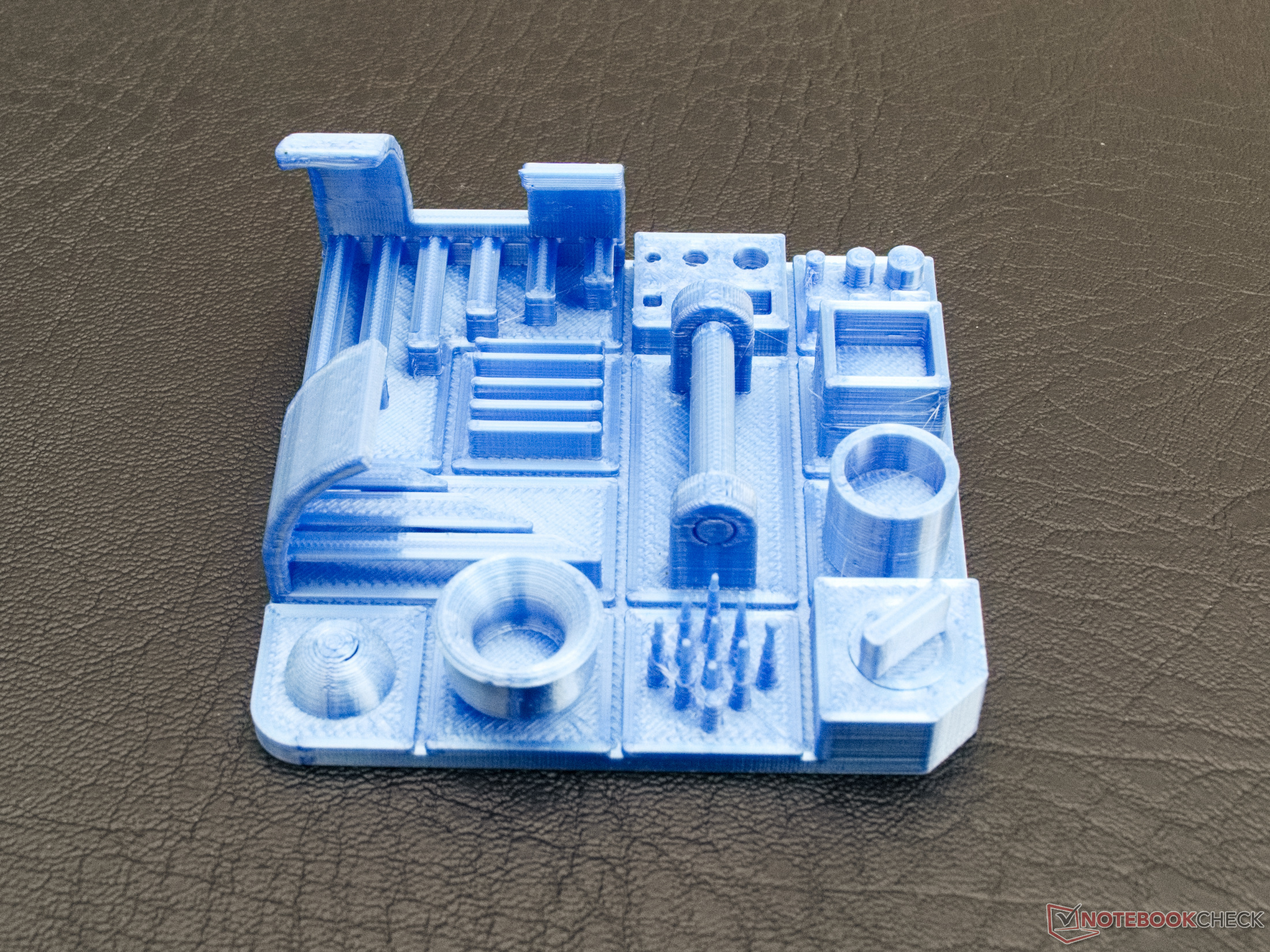

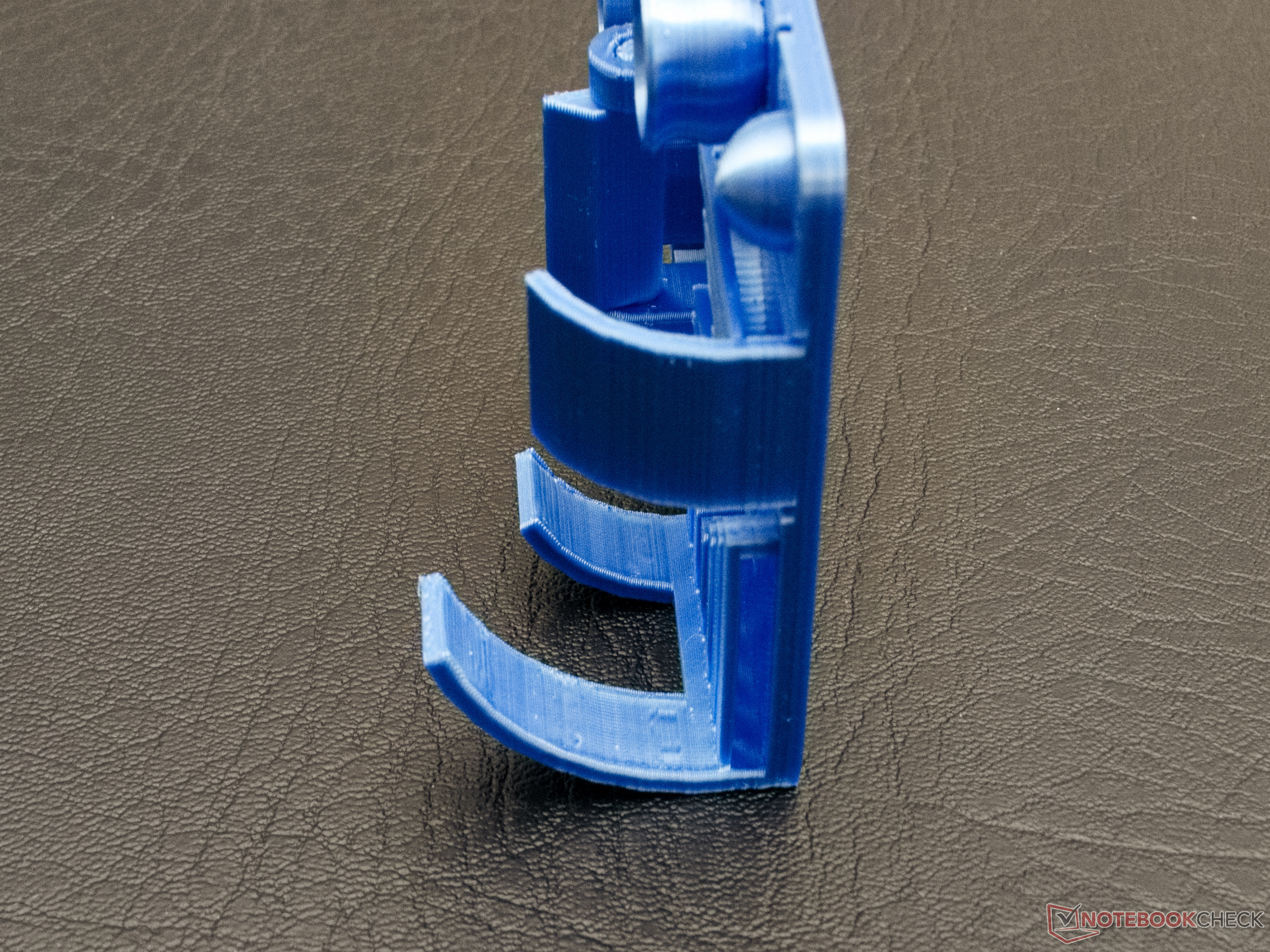

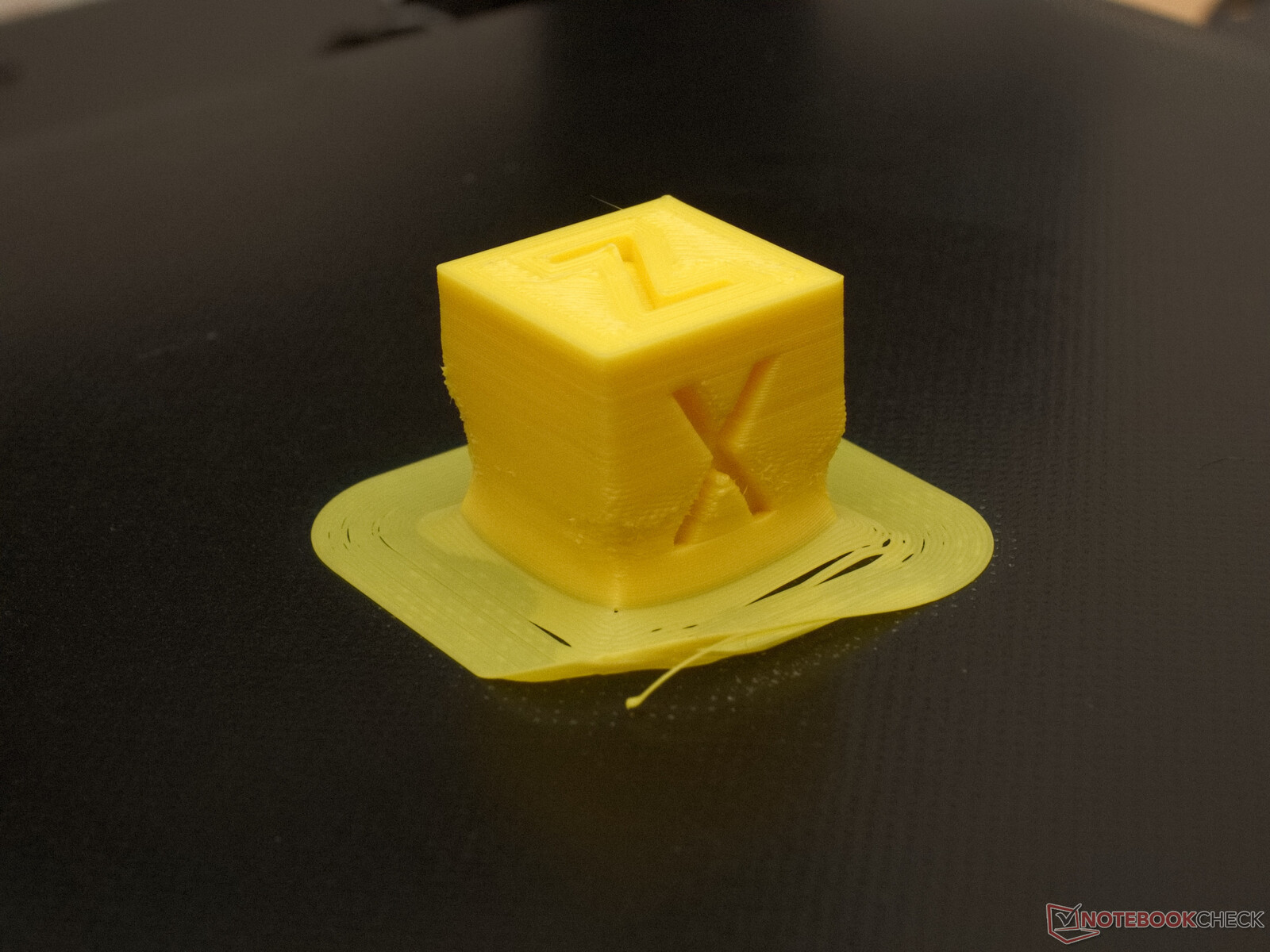

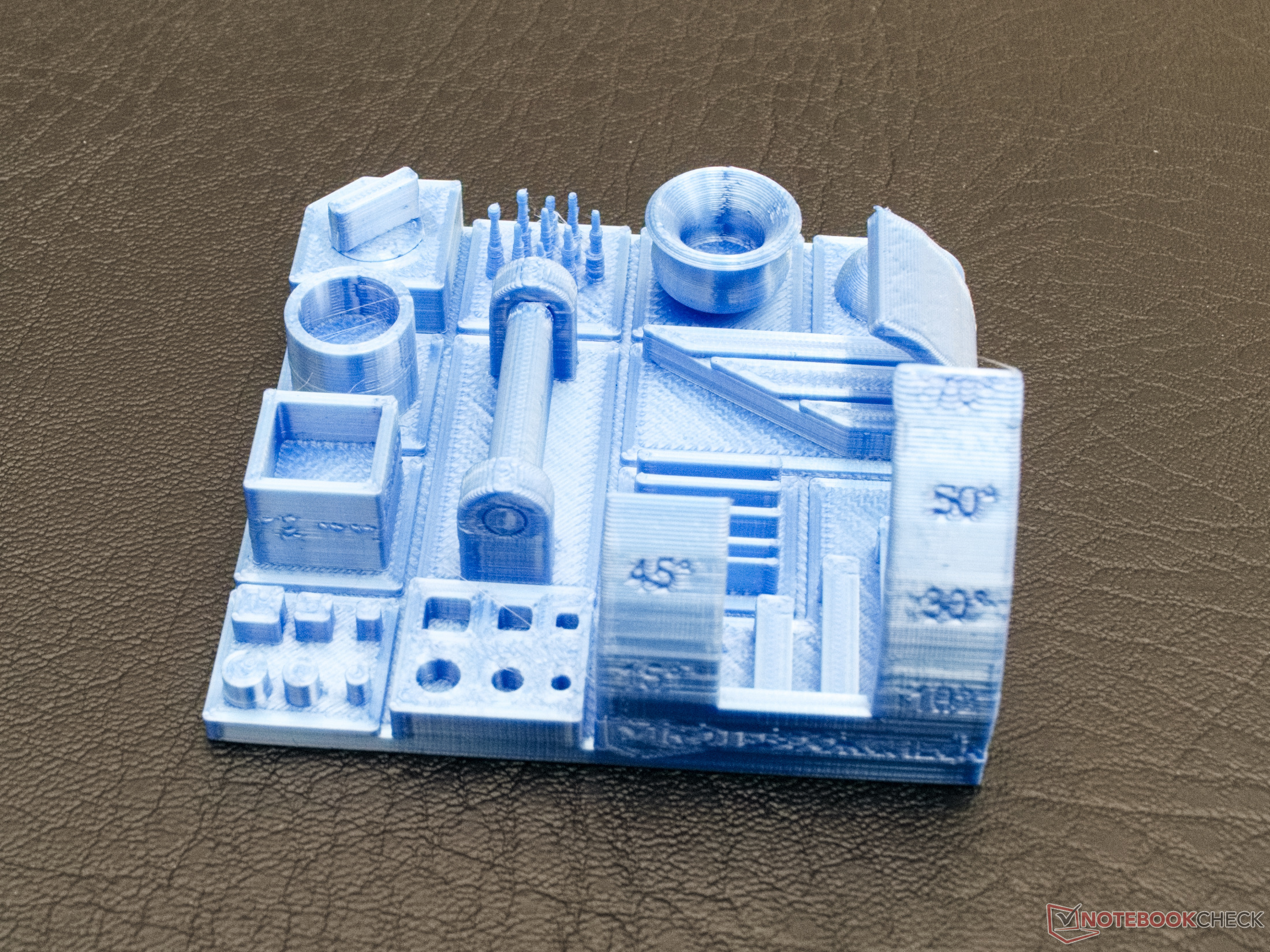

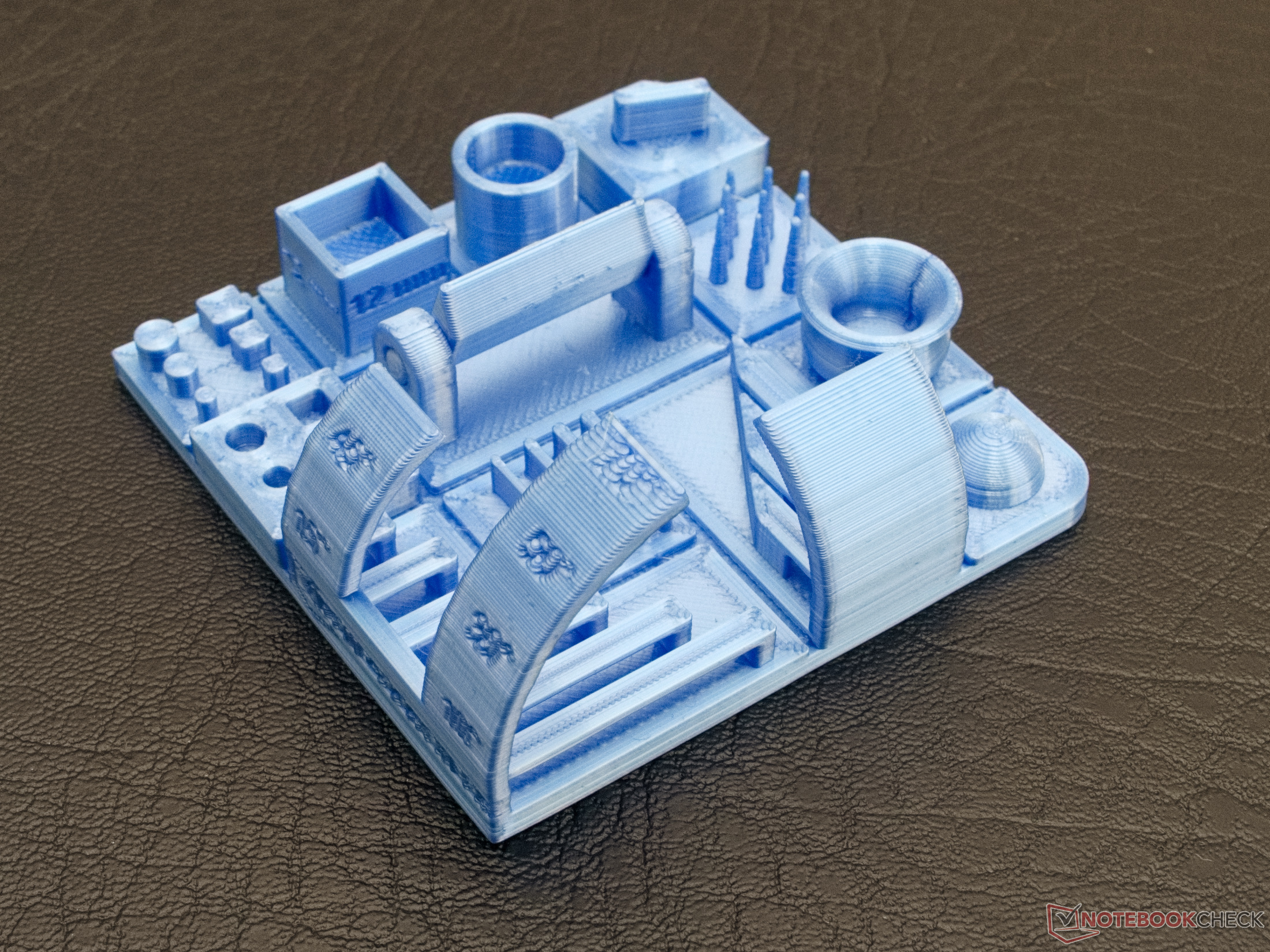

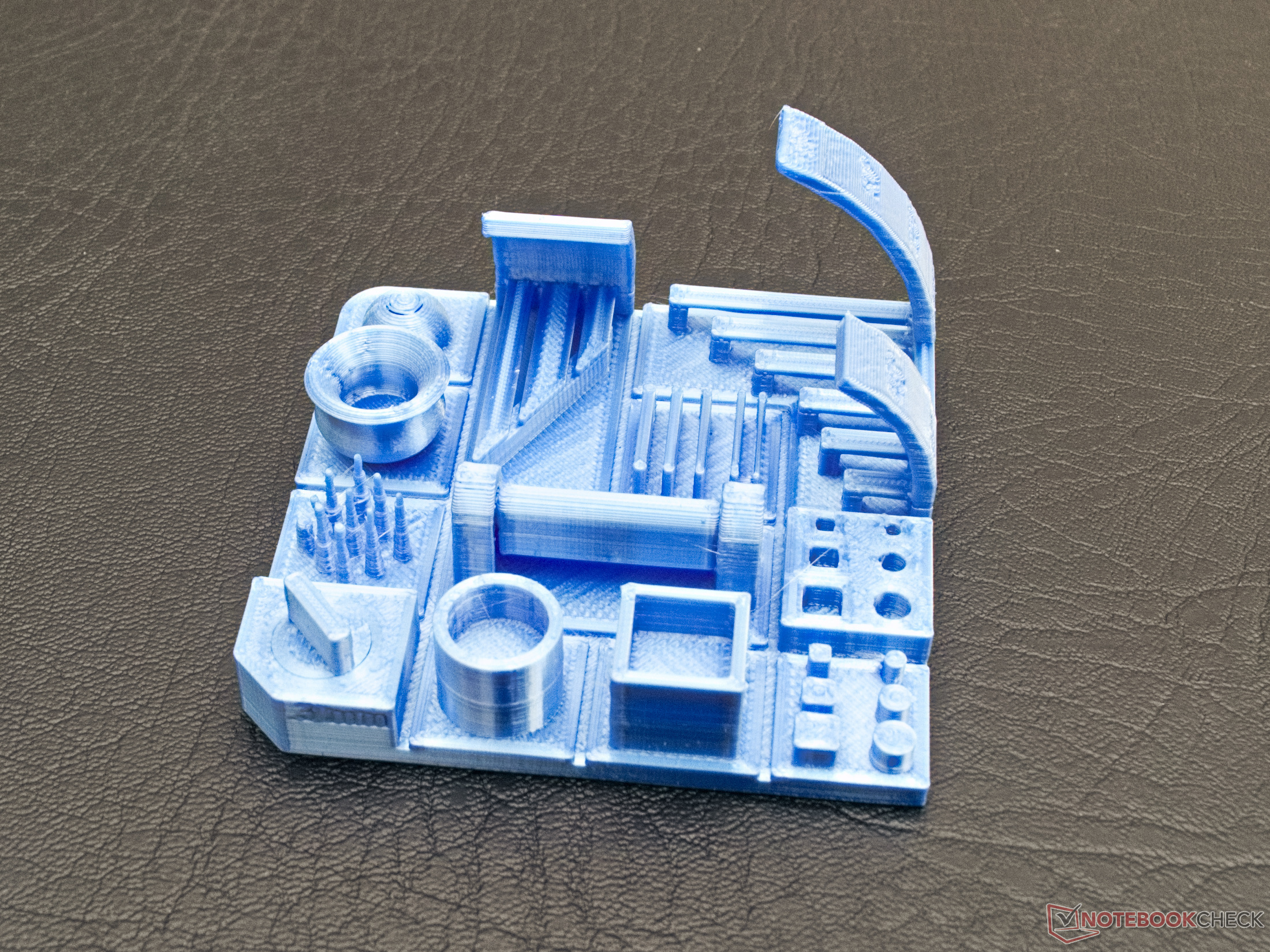

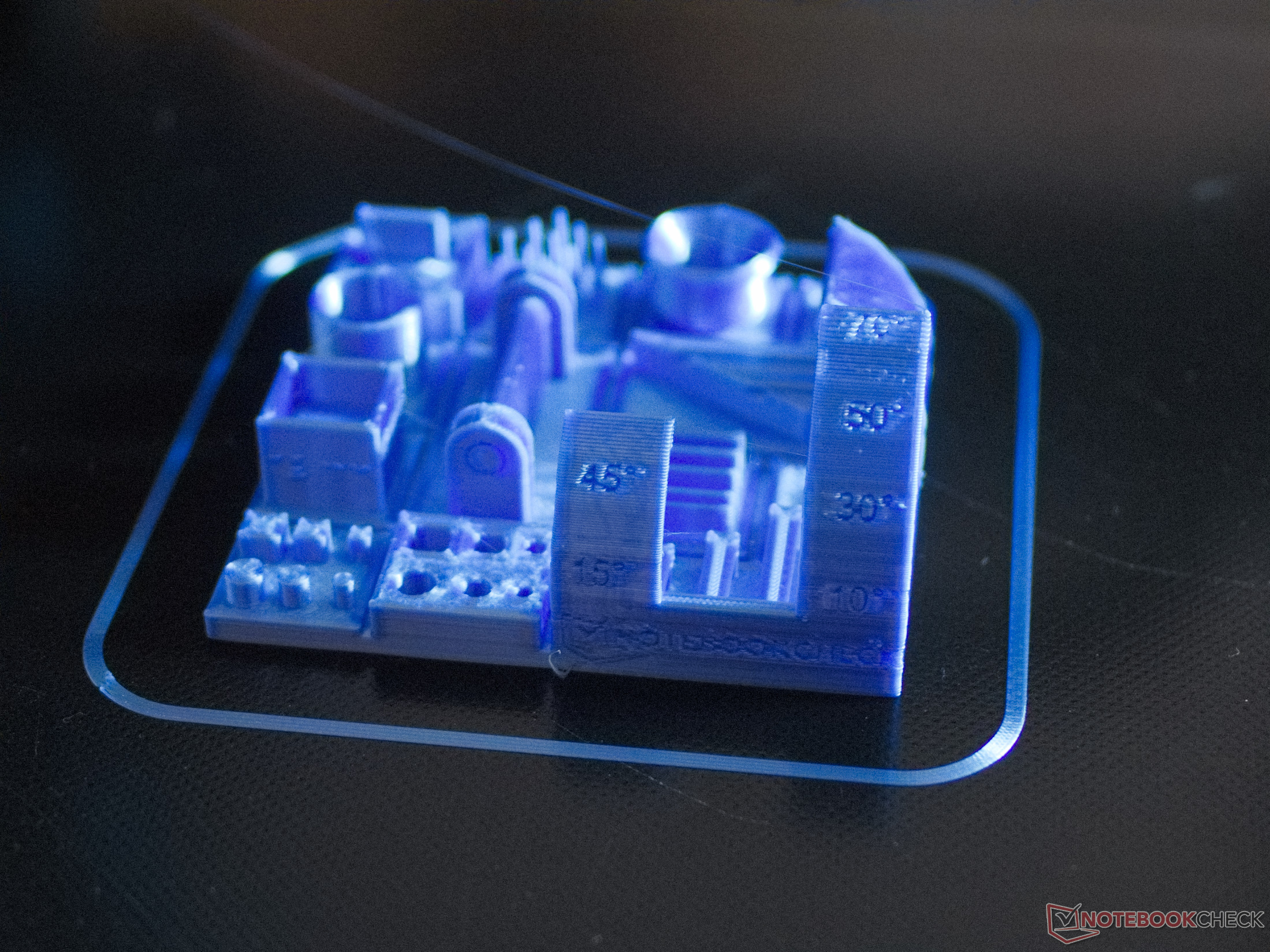

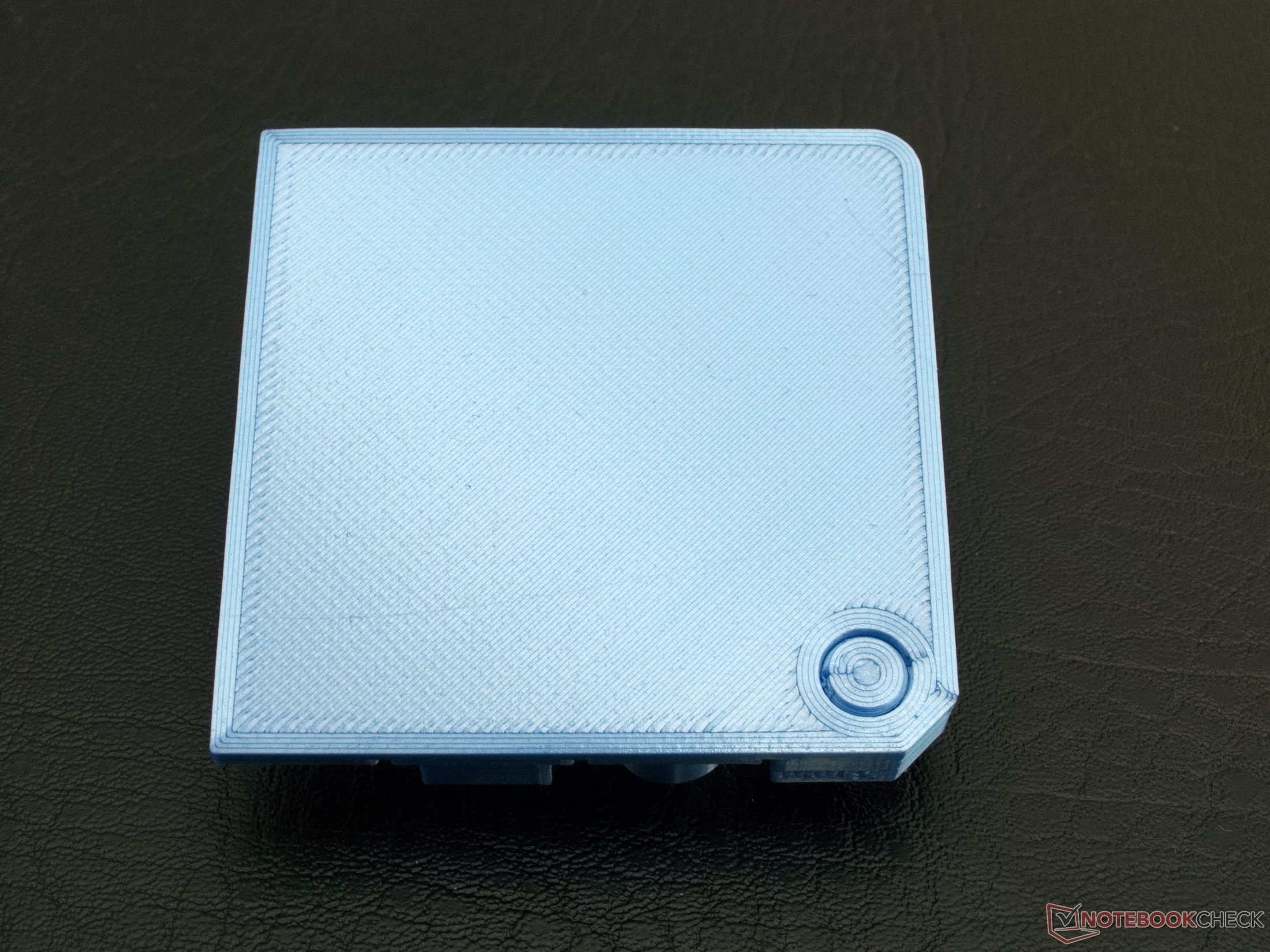

Vår testmodell (här på Thingiverse) kan inte bevisa några allvarliga problem med 3D-skrivaren. Endast några små brister visar att inställningarna för indragning i Cura-profilen kan förbättras. Dock kan knappt någon strängbildning och inga trådklumpar upptäckas. Sammanfattningsvis är alla områden dimensionellt korrekta, vidhäftningen på utskriftsbädden är optimal och även överhäng skapas utan problem. De två delarna med utskrift på plats kan flyttas efter utskrift. Utskriftskvaliteten med det använda silk-blue PLA-filamentet är mer än bra
.
Praktik

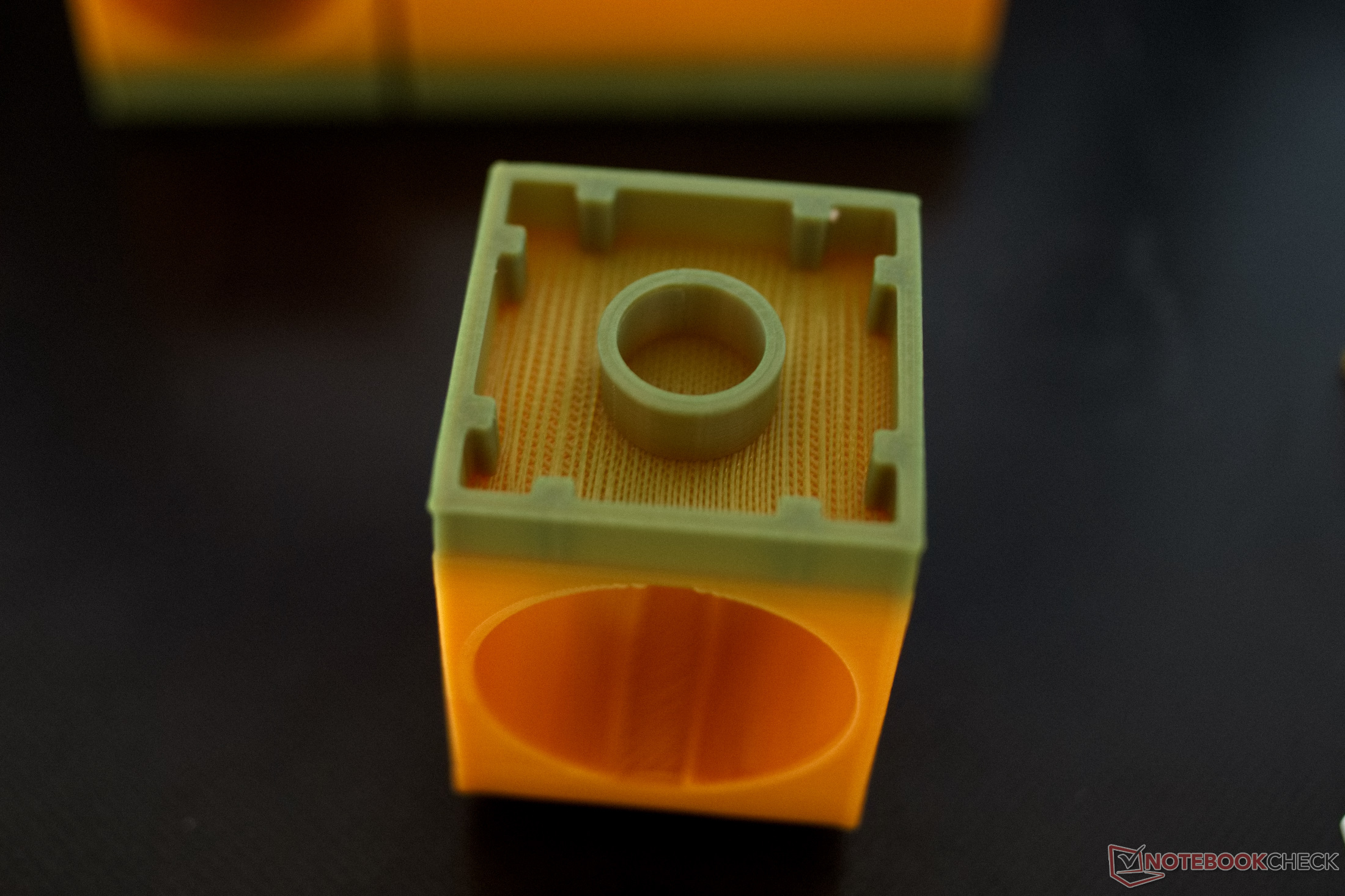

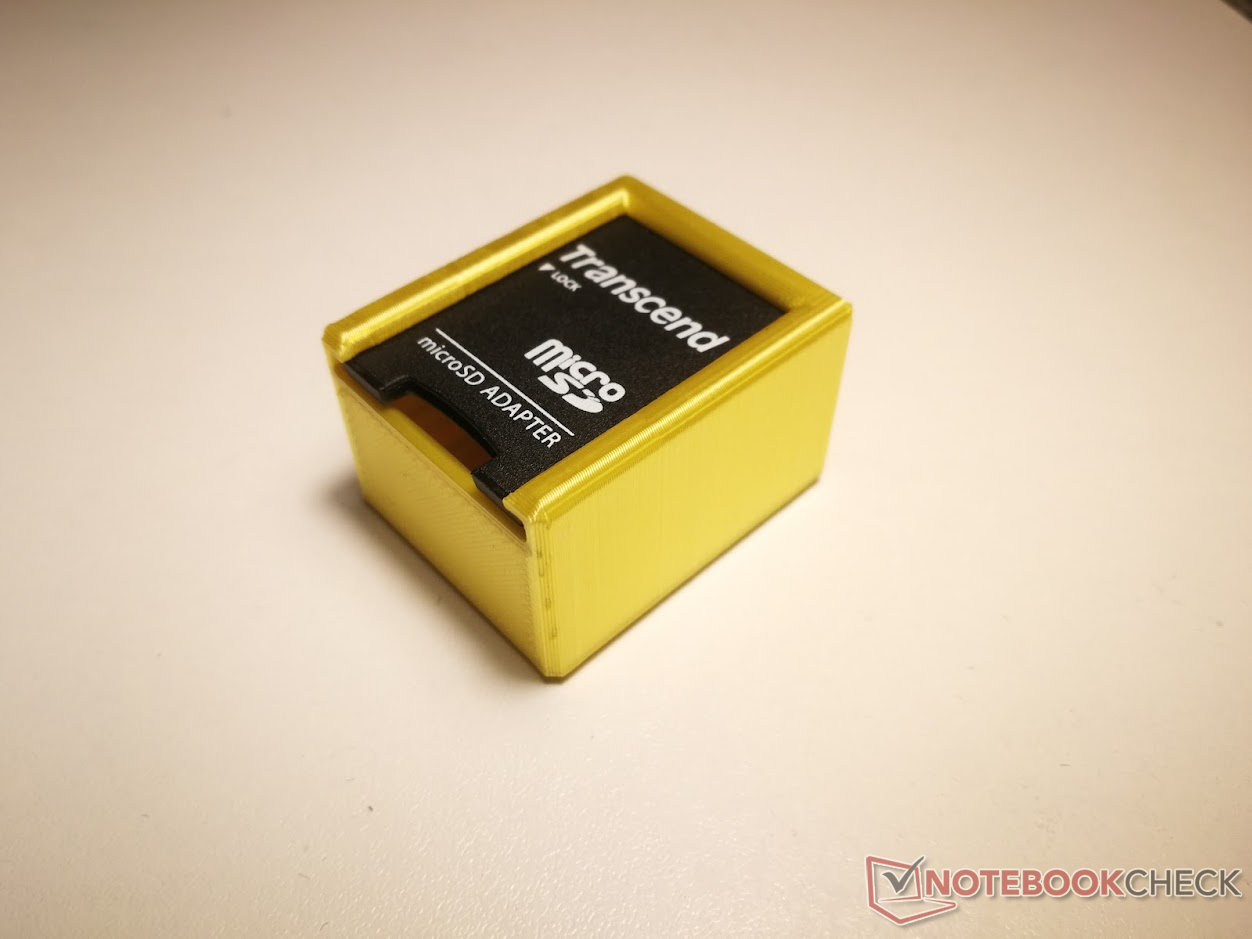

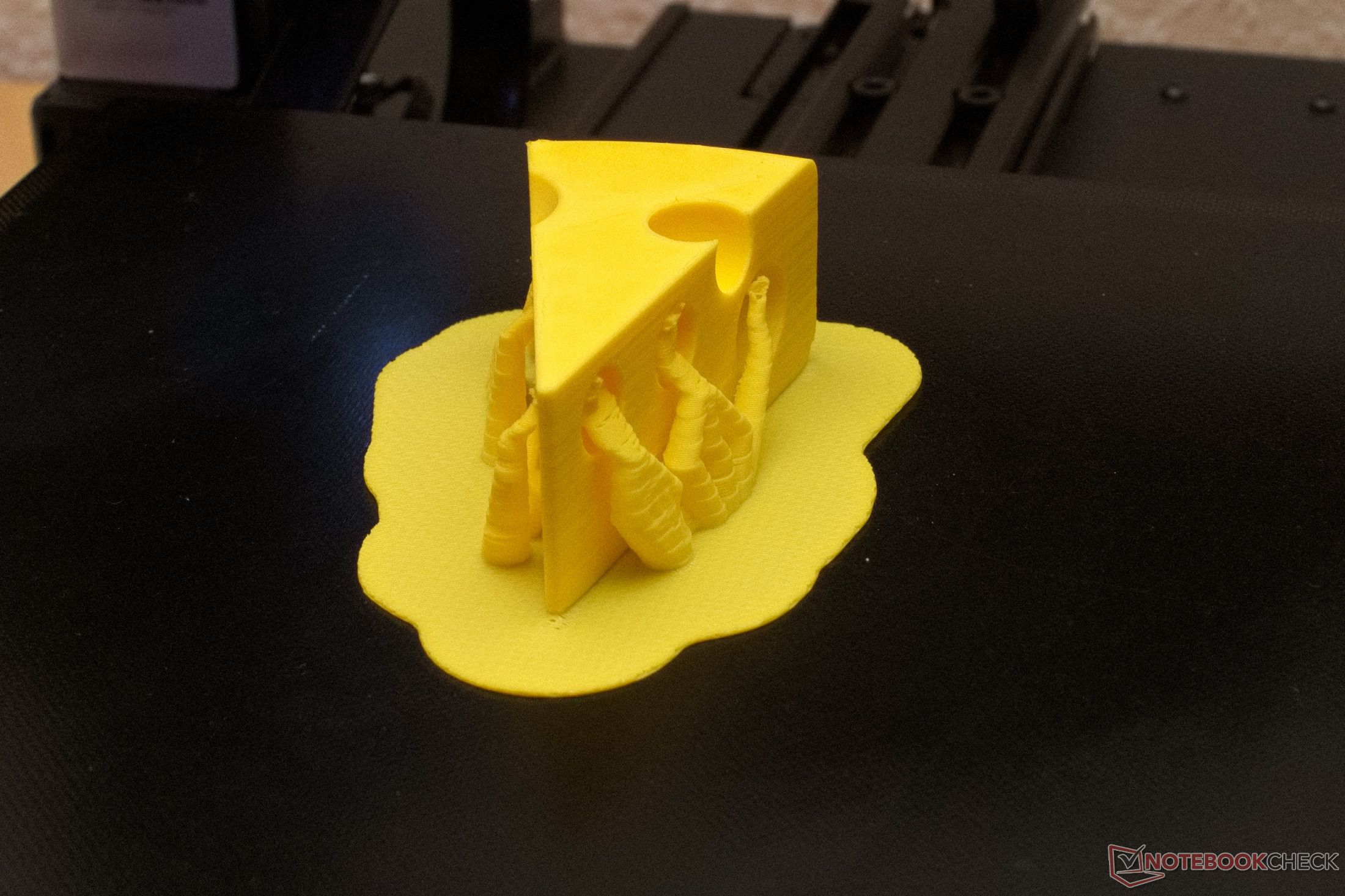

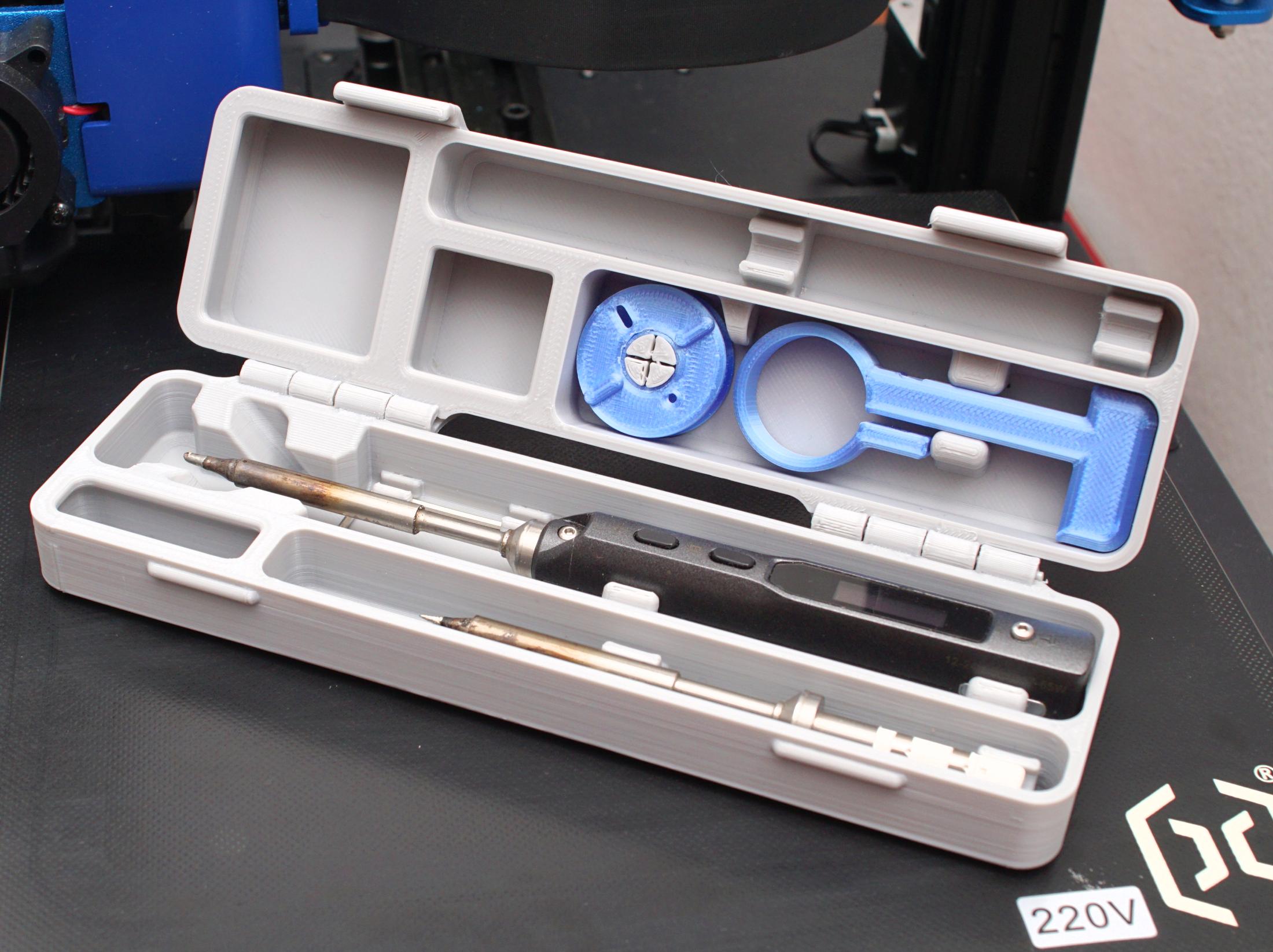

Artillery Genius Pro fungerar snabbt och rent. Skrivaren skapade vanligtvis både stora och små objekt utan några anmärkningsvärda problem. Även om ett objekt har en defekt på grund av dålig design eller felaktiga inställningar är 3D-utskrift med Artillery Genius Pro inte dömd att misslyckas. Detta kan ses ganska tydligt i klämblocket för en marmorkörning i följande bilder.
Säkerhet
Temperaturskyddsavstängningarna för hot end och uppvärmd utskriftsbädd fungerar felfritt. Värmeelementen stängs av på ett tillförlitligt sätt både när de värms upp artificiellt med en lödkolv eller hårtork och när de plötsligt kyls ned. Den fasta programvaran upptäcker även kortslutningar eller frånkopplade kablar.
När det gäller säkerheten är det bara skrivbädden som drivs med nätspänning som ställer till problem. Vi kan se att en skyddsledare också leder till skrivbädden, men den kan inte spåras oförstörande med en multimeter.
Utsläpp
På grund av den öppna konstruktionen sprids lukten av den använda plastfilamenten i hela rummet. I övrigt kunde inga obehagliga ångor upptäckas i testet.
Artillery Genius Pro är relativt tyst när det gäller buller. De fläktar som används är alla ganska tysta och stegmotorerna producerar också bara lite ljud så länge installationsytan inte ger något resonansutrymme. Buller uppstår endast vid högre rörelsehastigheter för X- och Y-axlarna. Voltcraft SL-10 ljudnivåmätare fastställer en maximal ljudnivå på cirka 50 dB(A). Vid en tryckhastighet på 60-70 mm/s (~2,36-2,76 in/s) förblir Artillery nästan på viskningsnivå. Endast extruderns indragningar är något störande. På grund av konstruktionen måste motorn rotera snabbt under dessa, och därför uppstår ett visslande ljud vid varje indragning. Först efter att ha applicerat lite fett på kugghjulen blev detta lite mer uthärdligt.
Energiförbrukning

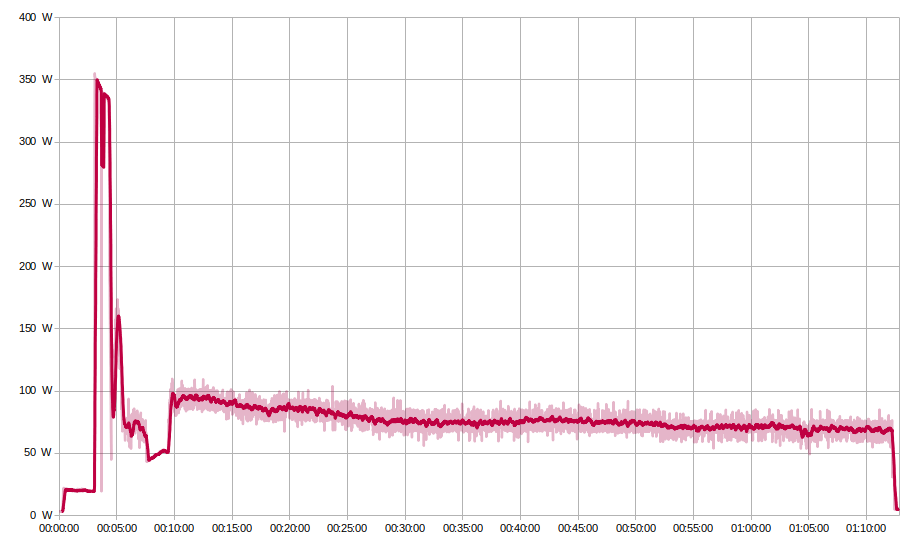

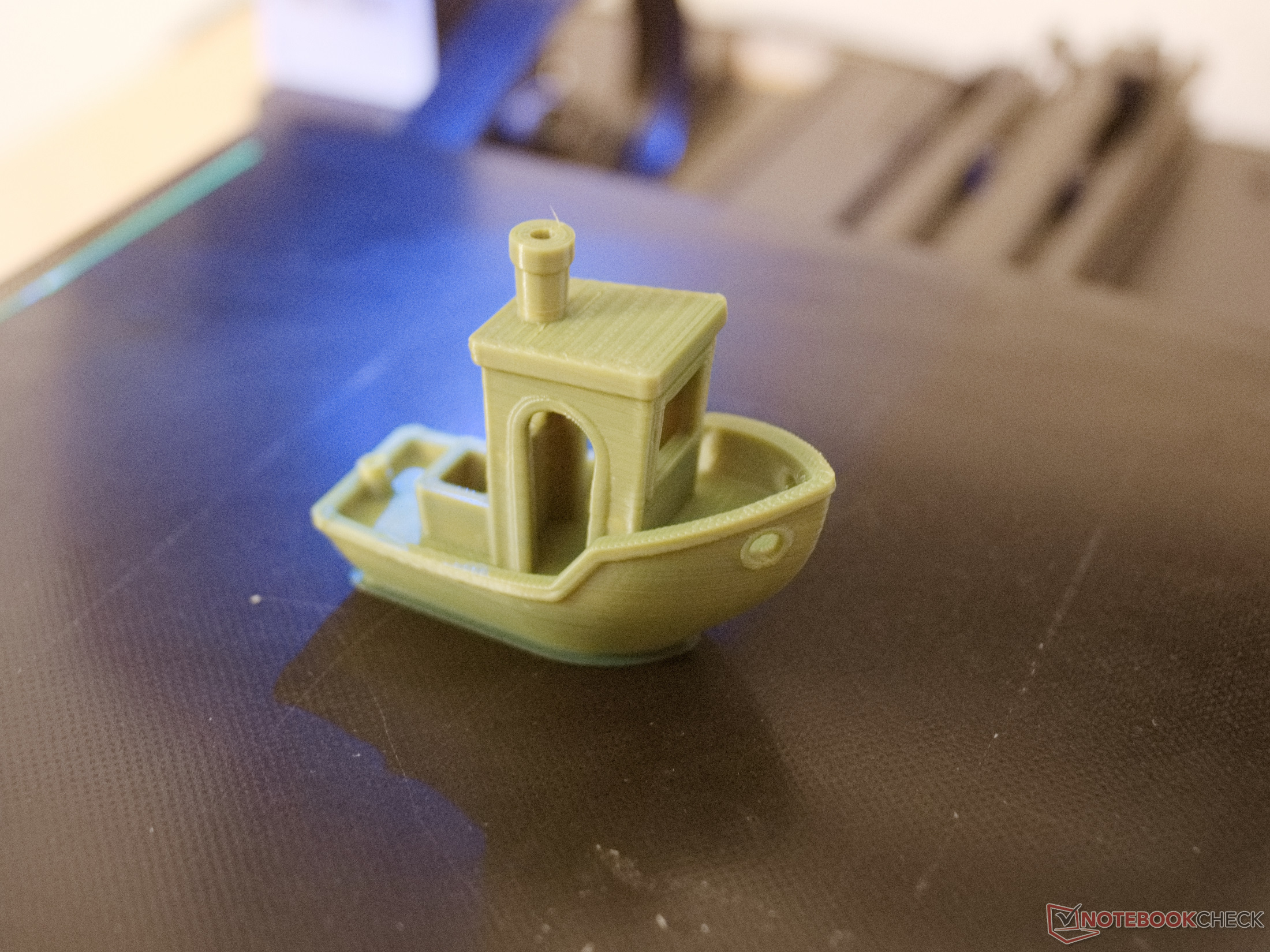

Under utskriften av en 3DBenchy registrerades energiförbrukningen hos Artillery Genius Pro under hela utskriften med hjälp av en Voltcraft SEM6000. Under utskriftstiden på 70 minuter kräver skrivaren i genomsnitt cirka 75 watt. Energiförbrukningen för att skriva ut det kända riktmärket är således cirka 0,088 kWh.
Under 3D-skrivarens uppvärmningsfas värms utskriftsbädden upp med mer än 300 watt, följt av uppvärmningen av hotend med cirka 75 watt. De två första lagren på 3DBenchy skrevs ut särskilt långsamt och utan att använda fläkten. Energiförbrukningen är således relativt låg från minut 7 till minut 9.
Därefter körs utskriften med hög hastighet och med objektets kylfläkt. Under utskriftsprocessen sjunker skrivarens energiförbrukning något, eftersom den uppvärmda utskriftsbädden inte behöver värmas upp lika mycket. När objektets höjd ökar blåser mindre luft på utskriftsbädden, vilket innebär att mindre värme avlägsnas.
Den relativt jämna energiförbrukningskurvan är också ett bevis på en bra PID-inställning av den uppvärmda bädden. Endast den energimängd som behövs för att upprätthålla temperaturen tillförs.
Dom
Artillery Genius Pro övertygar i testet. Efter den snabba inställningen och den snabba inställningen av utskriftsbädden lämnar 3D-skrivaren lite att önska när det gäller kvalitet. Särskilt nybörjare bör snabbt kunna skapa högkvalitativa 3D-utskrifter med de redan befintliga profilerna i Cura och PrusaSlicer. 3D-skrivaren är inte tyst, men ljudnivån ligger definitivt under värdena för de tidigare testade enheterna.
Artillery Genius Pro är snabbt inställd och redo att användas. Skrivaren kan visa goda resultat redan från början
Framför allt är den robusta designen av Genius Pro tilltalande. Det finns knappast några kritikpunkter som är värda att nämna här. De relativt ovanliga bandkablarna ger en mycket snygg bild, men är också stabila och bör hålla länge. Exponerade kablar finns endast på de två Z-motorerna och filamentgivaren. Men dessa är inte rörliga och kommer inte i kontakt med några rörliga komponenter när de är korrekt inkopplade.
För avancerade och professionella användare erbjuder 3D-skrivaren fortfarande viss potential att nå höga utskriftshastigheter. Relativt små justeringar av indragningarna och den linjära framdrivningen bör räcka för att uppnå goda resultat.
Priser och tillgänglighet
Artillery Genius Pro finns bland annat på hekka.com för motsvarande cirka 290 euro (~319 dollar), med rabattkoden Hekka3Dpro som sänker priset till 260 euro (~286 dollar) när denna artikel publiceras. Frakt från ett europeiskt lager är för närvarande gratis. Vår testenhet anlände efter bara tre dagar. Om du behöver mer byggutrymme kan du också köpa den större Artillery Sidewinder X2 där för cirka 380 euro(~$417).
