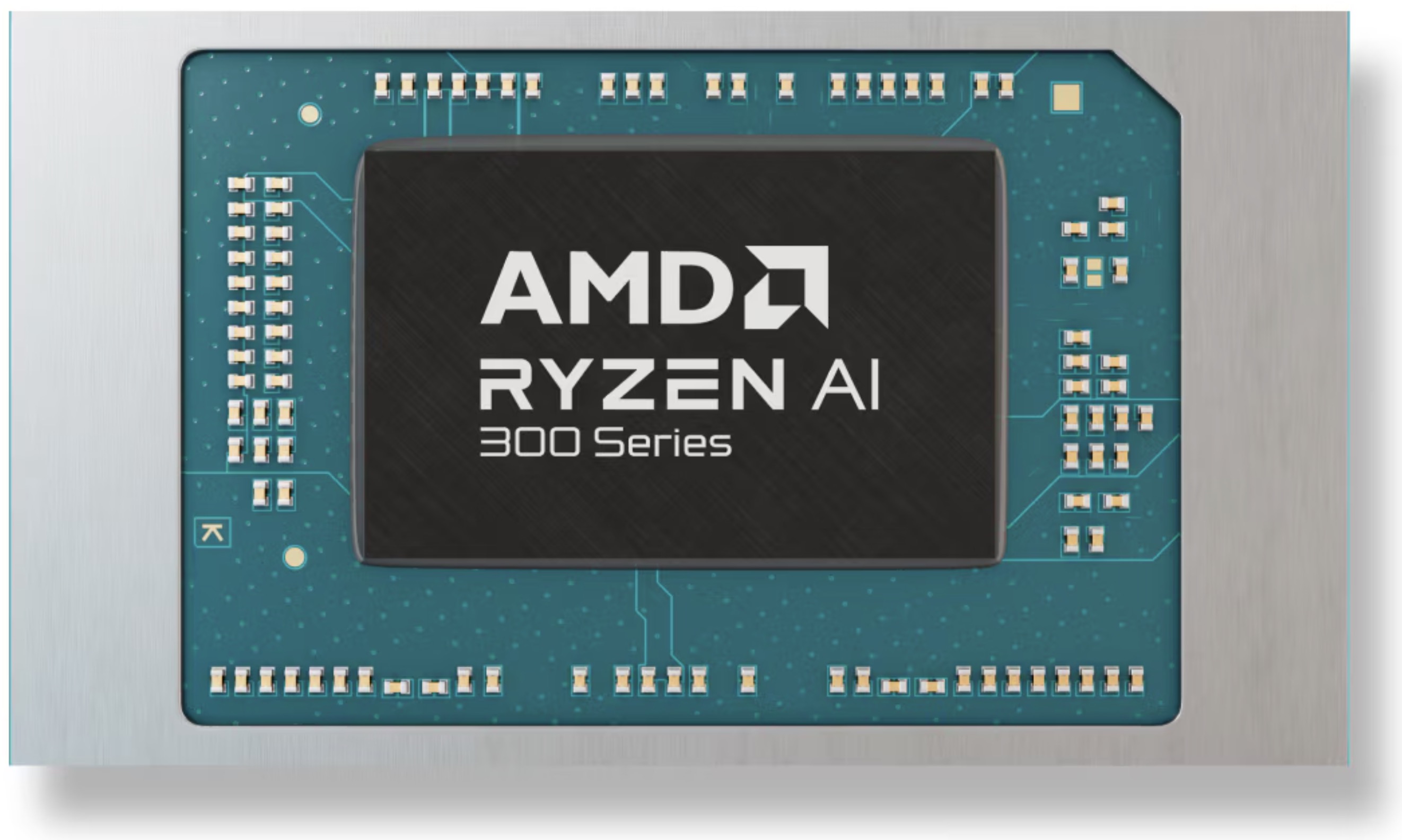

AMD Ryzen AI 7 350
Ryzen AI 7 PRO 360 är en relativt kraftfull processor i Strix Point-familjen som debuterade i oktober 2024. APU:n med hybridarkitektur har 8 CPU-kärnor ombord (en blandning av tre Zen 5 och fem Zen 5c-kärnor) som körs på 2,0 till 5,0 GHz, tillsammans med 12 CU RDNA 3.5 Radeon 880M grafikkort och den neurala motorn 50 TOPS XDNA 2. AMD Secure Processor (som i ett nötskal är en inbyggd ARM-co-processor) finns också ombord, liksom några andra avancerade funktioner som AMD-Vi. Andra viktiga funktioner inkluderar PCIe 4, USB 4 och upp till LPDDR5x-8000 RAM-stöd, inklusive ECC RAM.
Arkitektur och funktioner
Strix Point-familjens APU:er drivs av Zen 5- och Zen 5c-mikroarkitekturkärnor som finns i två separata kluster, där den senare är en något långsammare, mindre och mer energieffektiv version av den förra. En av skillnaderna mellan Zen 5 och Zen 5c är storleken på cacheminnet; Zen 5-kärnorna har större cacheminne att arbeta med.
Hur som helst är implementeringen av mobil Zen 5 enligt uppgift (ChipsAndCheese) närmare stationär Zen 4 än stationär Zen 5 på grund av olika cachestorlekar, stora skillnader i AVX-512-genomströmning och andra faktorer.
På andra håll stöder Ryzen AI 7 PRO-chipet DDR5-5600 och LPDDR5x-8000 RAM, vilket ger systemdesigners ett val mellan lägre latens respektive högre genomströmning. Chippet är nativt kompatibelt med USB 4 (och därmed Thunderbolt). Det har PCIe 4.0-stöd för en genomströmning på 1,9 GB/s per lane, precis som föregångarna i 8000-serien. Den integrerade XDNA 2 NPU, som är mycket mer komplex än första generationens XDNA var, levererar upp till 50 INT8 TOPS för att accelerera olika AI-arbetsbelastningar.
Som vanligt för bärbara CPU:er kan Ryzen 7 AI PRO-chippet inte bytas ut av användaren eftersom det lödas fast för gott.
Prestanda
Vi förväntar oss att denna processor i PRO-serien kommer att vara 15% till 25% långsammare än den 10-kärniga Ryzen AI 9 365 chip för Core Ultra 7 155U-som benchmarkresultat med flera trådar. Naturligtvis beror mycket på hur höga effektmålen är, vilket kan skilja sig mycket mellan olika konstruktioner.
Grafik
Radeon Radeon 880M är den direkta efterföljaren till 780M. Den har flera skillnader under huven, t.ex. snabbare cacheminne; dess 12 CUs/WGPs (768 unified shaders) med RDNA 3.5-arkitektur körs i upp till 2 900 MHz. Med långt över 30 fps i både Once Human och The First Descendant (1080p - Low), är denna AMD iGPU verkligen tillräckligt snabb för en hel del casual- såväl som tävlingsspel.
Radeon kan naturligtvis driva fyra SUHD 4320p60-bildskärmar. Den kan också effektivt koda och avkoda de mest populära videokodekerna som AVC, HEVC, VP9 och AV1. Det senaste tillskottet på den listan, VVC-codec, stöds inte till skillnad från Intel Lunar Lake-chip.
Strömförbrukning
360 är tänkt att ha en lågsiktig TDP-effekt på 28 W, med tillverkare av bärbara datorer fria att skruva upp den till upp till 54 W. Vilket de troligen kommer att göra för att maximera prestandan.
Den 4 nm TSMC-process som dessa processorer är byggda med ger en energieffektivitet över genomsnittet, från och med slutet av 2024.
Kodnamn | Krackan Point (Zen 5) |
Klockfrekvens | 2000 - 5000 MHz |
Level 2-cache | 8 MB |
Level 3-cache | 16 MB |
Antal kärnor / trådar | 8 / 16 4 x 5.0 GHz AMD Zen 5 4 x 3.5 GHz AMD Zen 5c |
Strömförbrukning (TDP = Thermal Design Power) | 28 Watt |
TDP Turbo PL2 | 54 Watt |
Tillverkningsprocess | 4 nm |
Sockel | FP8 |
Funktioner | DDR5-5600/LPDDR5x-8000 RAM, PCIe 4, USB 4, XDNA 2 NPU (50 TOPS), Secure Processor, SMT, AES, AVX, AVX2, AVX512, FMA3, MMX (+), SHA, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, SSE4A |
64-bit | 64-bitsstöd |
Architecture | x86 |
Lanseringsdatum | 01/06/2025 |
Produktlänk | www.amd.com |
Prestandatester
- Genomsnittliga benchmark-värden för det här grafikkortet
* Mindre antal betyder högre prestanda
Inga tester av den här processorn (än).
