Recension av 3D-skrivaren Anycubic Kobra - Snabb utskrift på 180 mm/s

Snabb som en Kobra:

En skrivarbädd av stålfjädrar, automatisk nivellering av skrivbädden och en kraftfull direktdriven extruder ger en kraftfull 3D-skrivare. Samtidigt erbjuder Anycubic Kobra nybörjare ett enkelt sätt att komma igång. En utskriftshastighet på upp till 180 mm/s uppges vara möjlig med den här 3D-skrivaren.

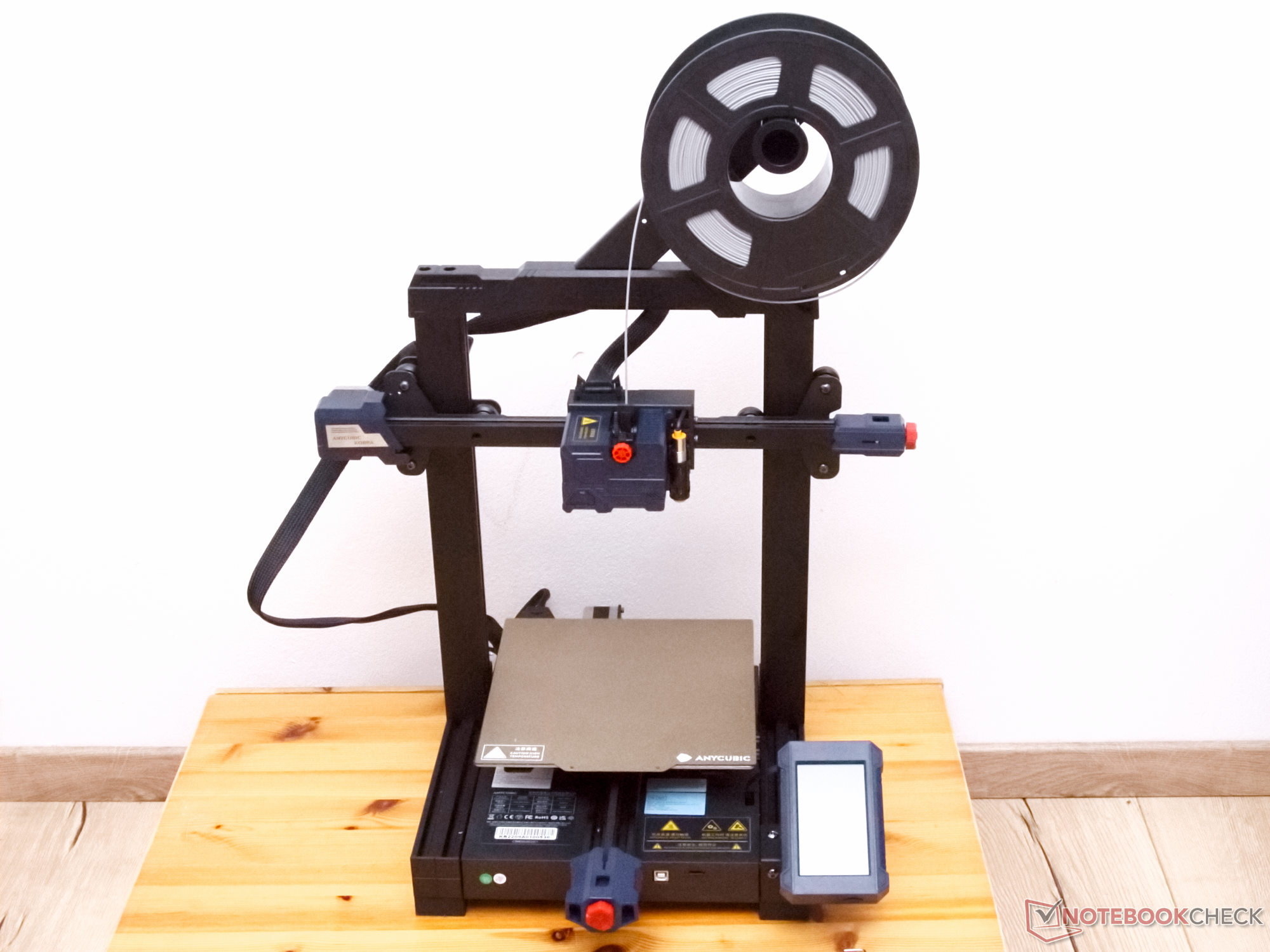

Anycubic Kobra är en av de fem nya 3D-skrivare som Anycubic presenterade i slutet av mars 2022. Den nya FDM-skrivaren levereras med en lång lista med intressanta funktioner. Från och med den automatiska nätbäddsnivelleringen, den magnetiska skrivbädden och den direktdrivna extrudern kommer Kobra starkt.

Vid en första anblick verkar de enskilda elementens utförande förstklassigt. Tyvärr avslöjade en närmare titt att vissa delar av 3D-skrivaren kunde förbättras lite här och där. Dessa problem påverkar dock inte funktionen hos Anycubic Kobra.

Specifikationer

Som efterföljare till Anycubic Viper har Kobra en något annorlunda design, men nästan samma funktionalitet. Istället för Mesch bäddnivellering via lastcell, som också är installerad i Kobra Maxanvänds här en induktiv sensor. Extrudern är också direkt placerad ovanför varmstället i Anycubic Kobra.

Anycubic Kobra
Underliggande teknik FDM, FFF
storleksgräns för 3D-utskrift 220 × 220 × 250 mm
Mått exkl. strömkabel 48,6 × 43 × 50 cm
Kinematik Prusa/Mendel XYZ-kinematik
Extruder Direct-Drive-Extruder Titan-Style; V6-Hotend
Utskriftsplattform magnetisk PEI-belagd fjäderstålplåt
uppvärmd 24 V strömförsörjning
BoardMicrocontroller


Trigorilla Pro A V1.0.4 Board
HDSC hc32f460
Firmware på testenheten Anycubic Kobra Firmware (Marlin Derivate) GCode-kompatibel
Steppmotordrivrutin 1/256-stegs interpolationsstegdrivrutin (lödd)
Portar microSD, USB Typ B
kontrollalternativ Pekskärm, seriellt gränssnitt via USB
strömförsörjning intern 110 V-240 V till 24 V strömförsörjningsenhet
Tillverkarens webbplats Anycubic


Struktur och installation - Anycubic Kobra är igång på nolltid

Anycubic Kobra monteras snabbt. För detta skruvas bågen fast på basen, och sedan kan skärmen och filamentrullehållaren monteras. Efter att ha upprättat några kabelanslutningar är den här 3D-skrivaren redo att användas

Alla verktyg för monteringen ingår i paketet. Dessutom ingår några praktiska föremål som en skrapa, reservmunstycke och andra verktyg för underhåll.

Det medföljande microSD-kortet innehåller testfiler samt några profiler för Cura, som snabbt integreras och möjliggör första försök. Under granskningsprocessen märkte vi att vissa inställningar fortfarande måste anpassas till den här 3D-skrivaren.

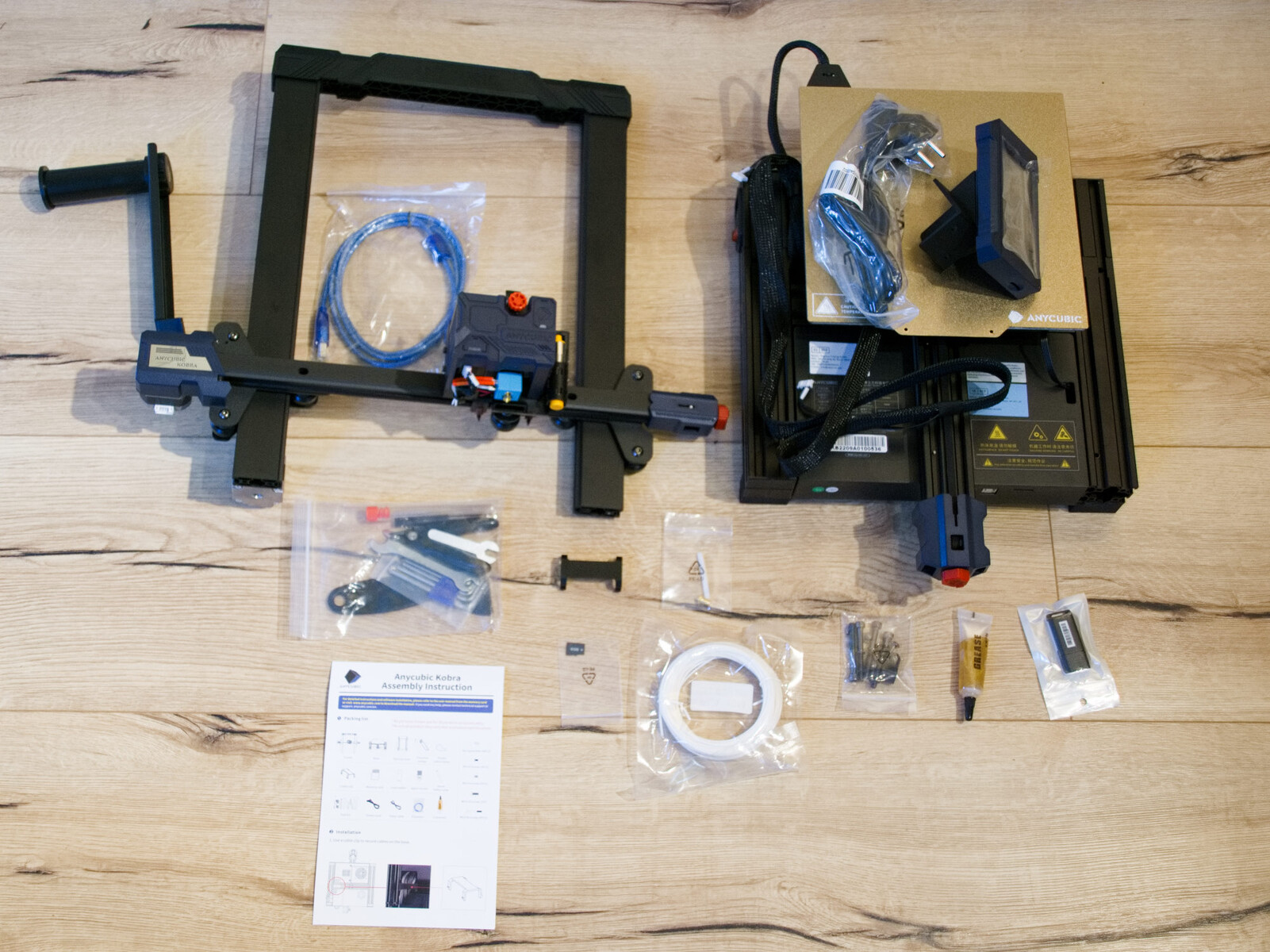

Innehåll i paketet Anycubic Kobra
Innehåll i paketet Anycubic Kobra

Kabelhantering

Vid en första anblick ser kablarna snygga ut under basenhetens skydd. Styrkortet är placerat i ett plasthölje. Nästan alla kablar är samlade i en tjock kabelväv. En kabelklämma medföljer för att skydda denna kabelsamling, som pluggas in på aluminiumprofilerna med V-spår. Det är här vi stöter på det första problemet

Kabelklämman är svår att fästa och klämmer kablarna extremt mycket. En titt på de kablar som är anslutna till skruvterminalerna visar också något som vi inte gillar att se. Istället för eltrådshylsor monteras här förtinnade strängar i skruvterminalerna. I längden kan det mjuka lodet börja rinna, vilket innebär att det inte längre finns någon bra elektrisk anslutning. Därför måste skruvterminalernas anslutningar inspekteras med jämna mellanrum. böjd kabelklämma

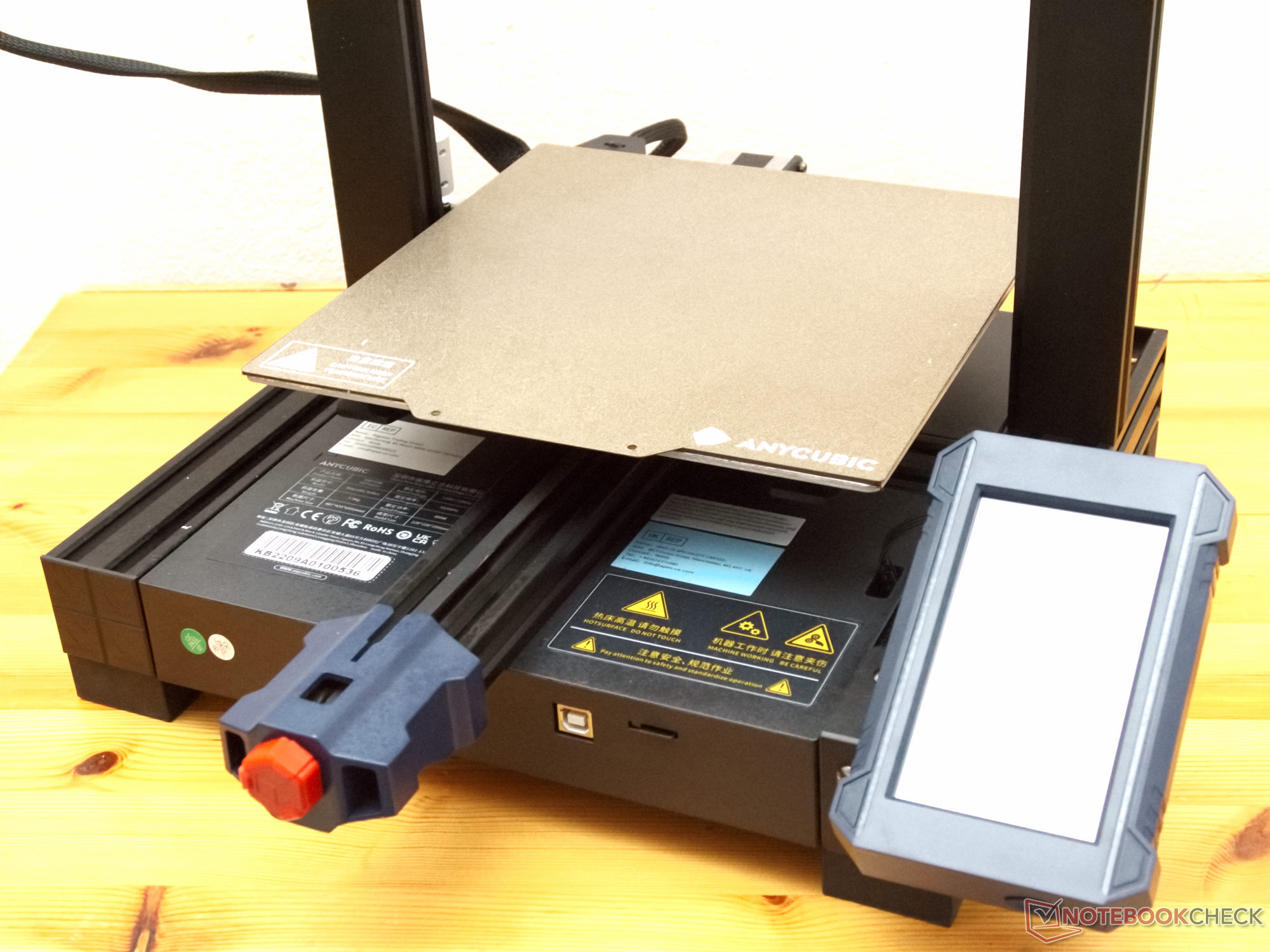

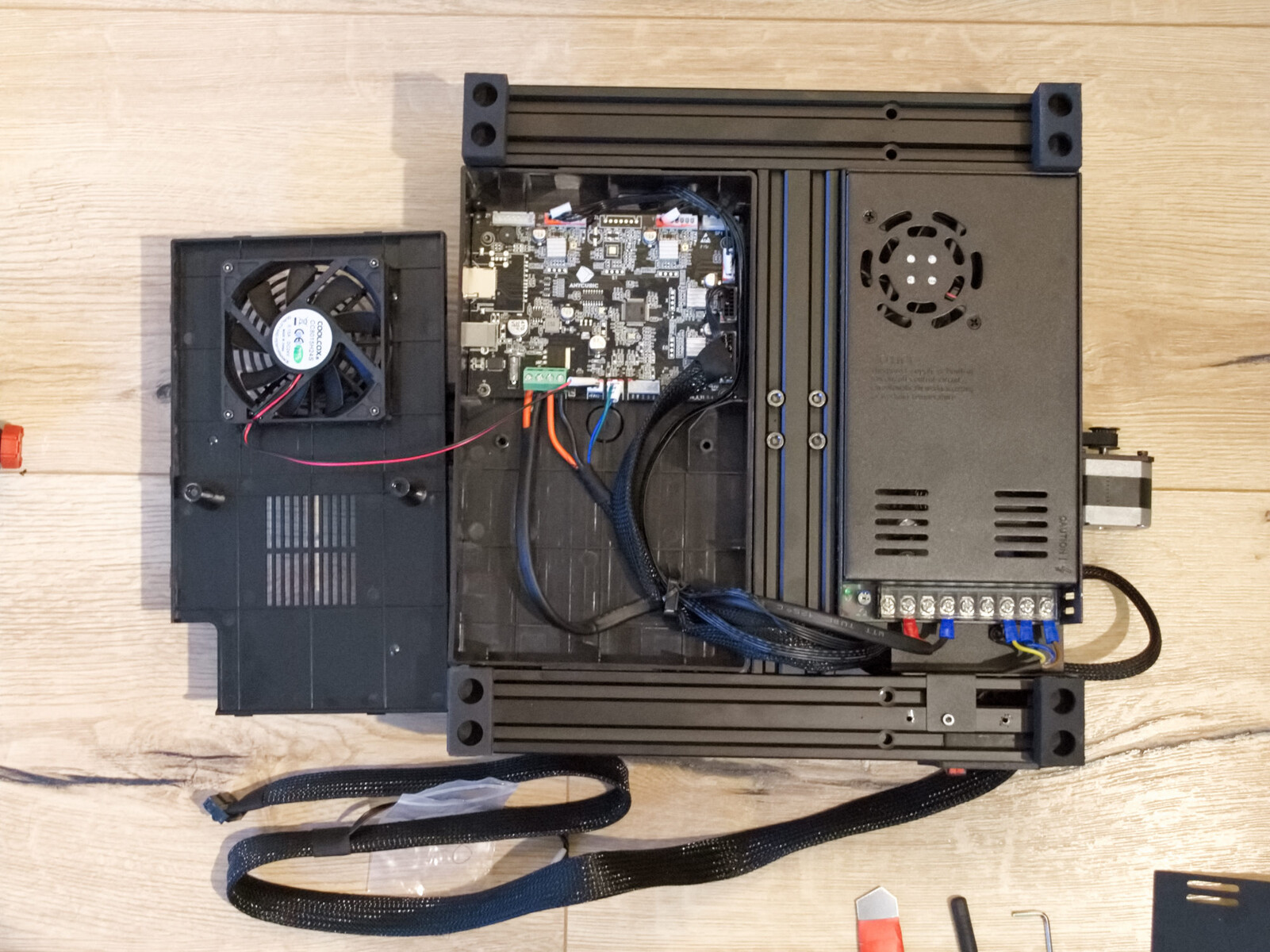

Bas Anycubic Kobra
Bas Anycubic Kobra

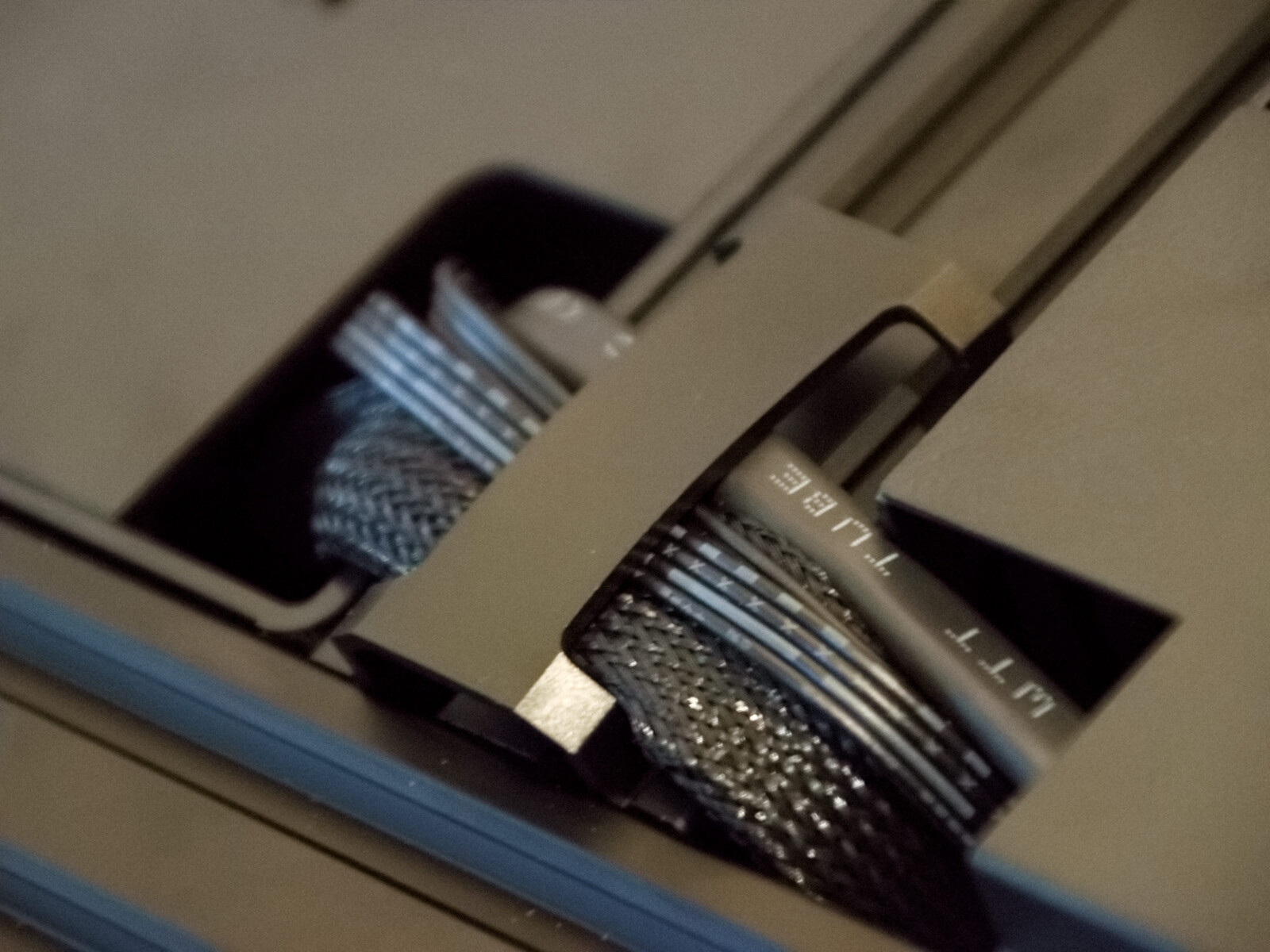

böjd kabelklämma
böjd kabelklämma

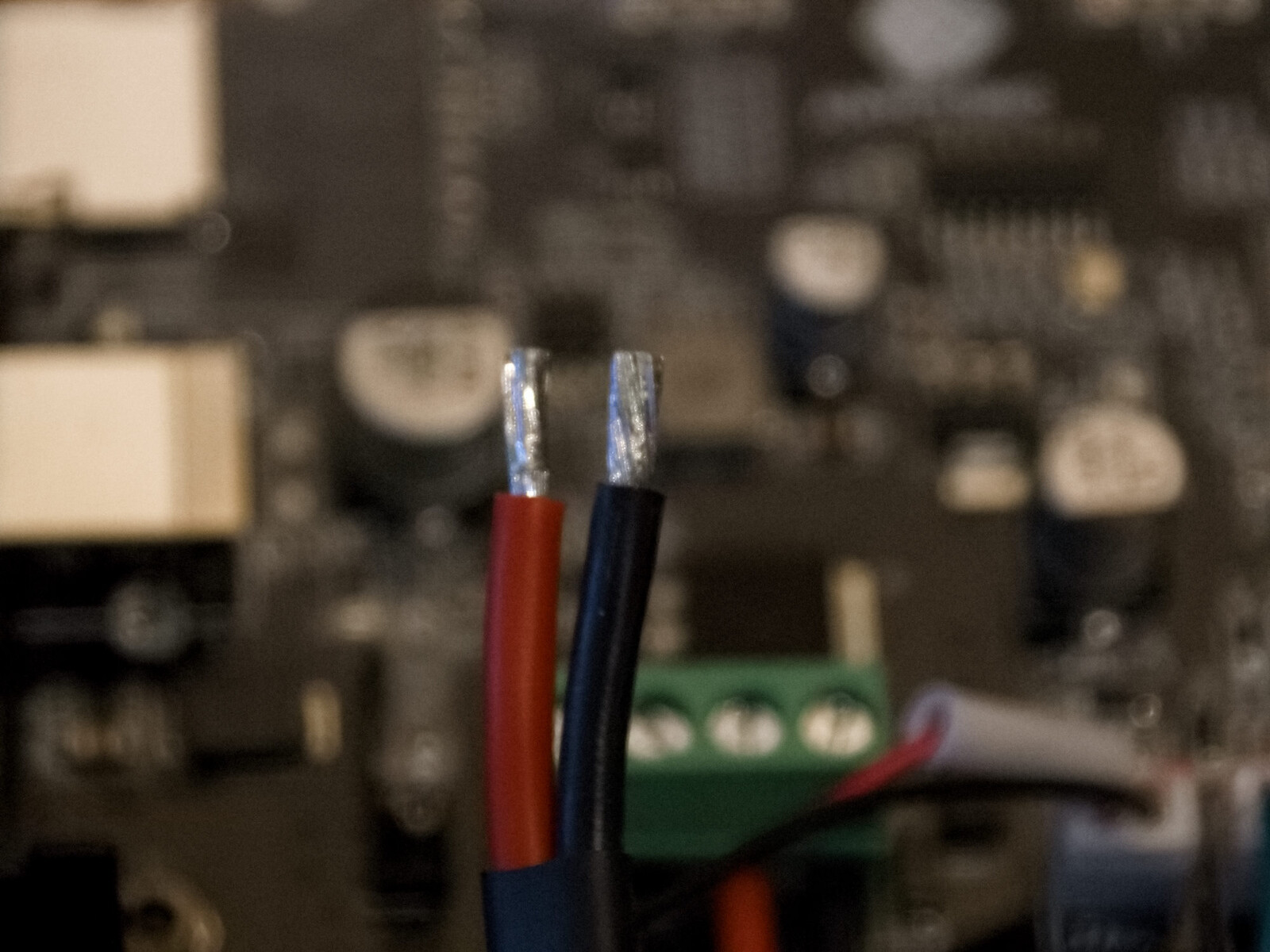

förtennad kabel
förtennad kabel

Styrkort

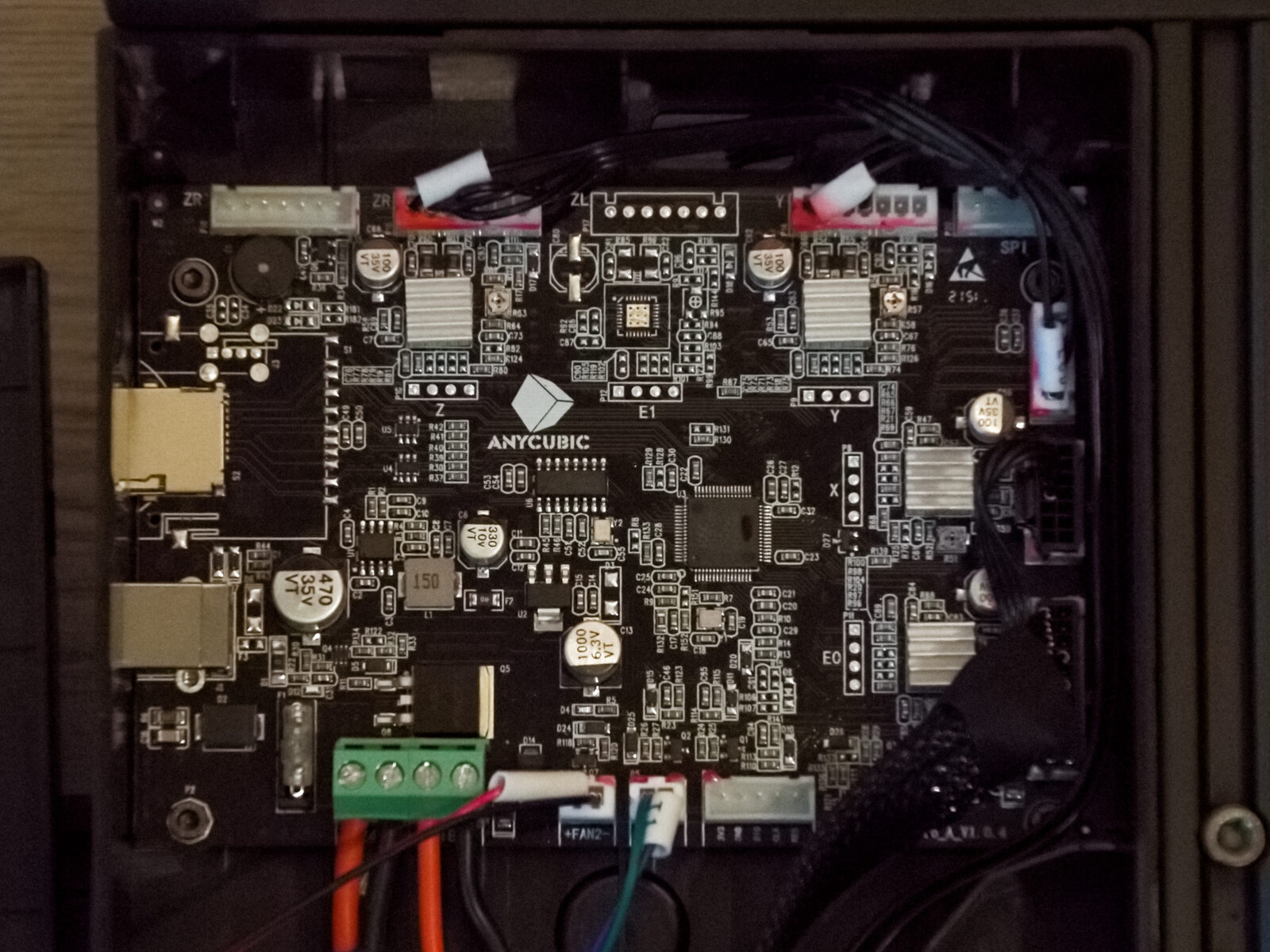

Trigorilla Pro A V1.0.4 Styrelse
Trigorilla Pro A V1.0.4 Styrelse

Anycubic Kobra använder samma kretskort som Kobra Max. Trigorilla Pro A V1.0.4-kortet är en utveckling av Anycubic och erbjuder tyvärr endast få uppgraderingsmöjligheter på grund av många proprietära kontakter.

En HDSC hc32f460 används på kortet som mikrokontroller. Det 32-bitars chipet med Cortex-M4-kärna arbetar vid 200 MHz. Anycubic Cobra har således tillräckligt med beräkningskraft till sitt förfogande.

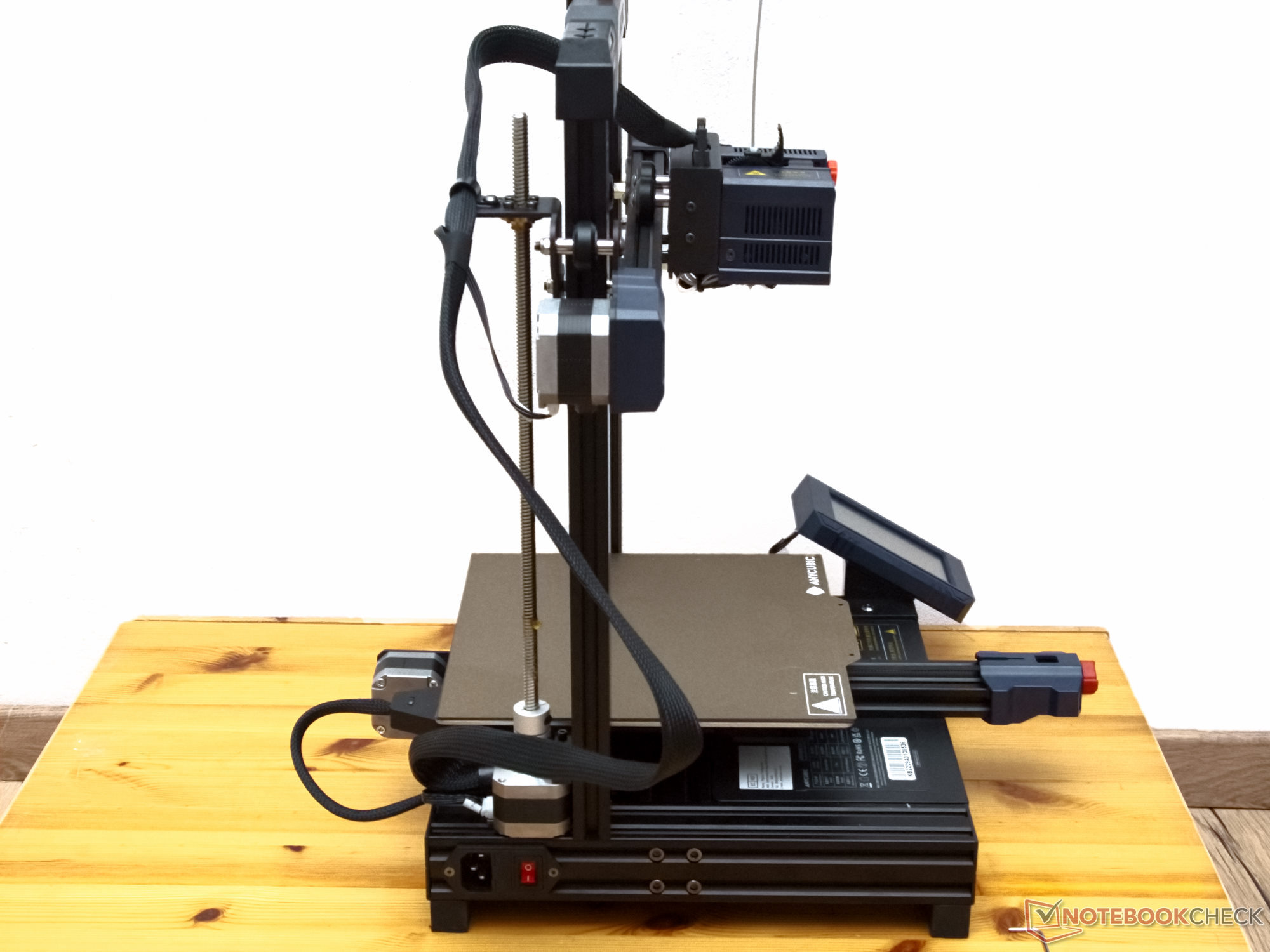

Ram

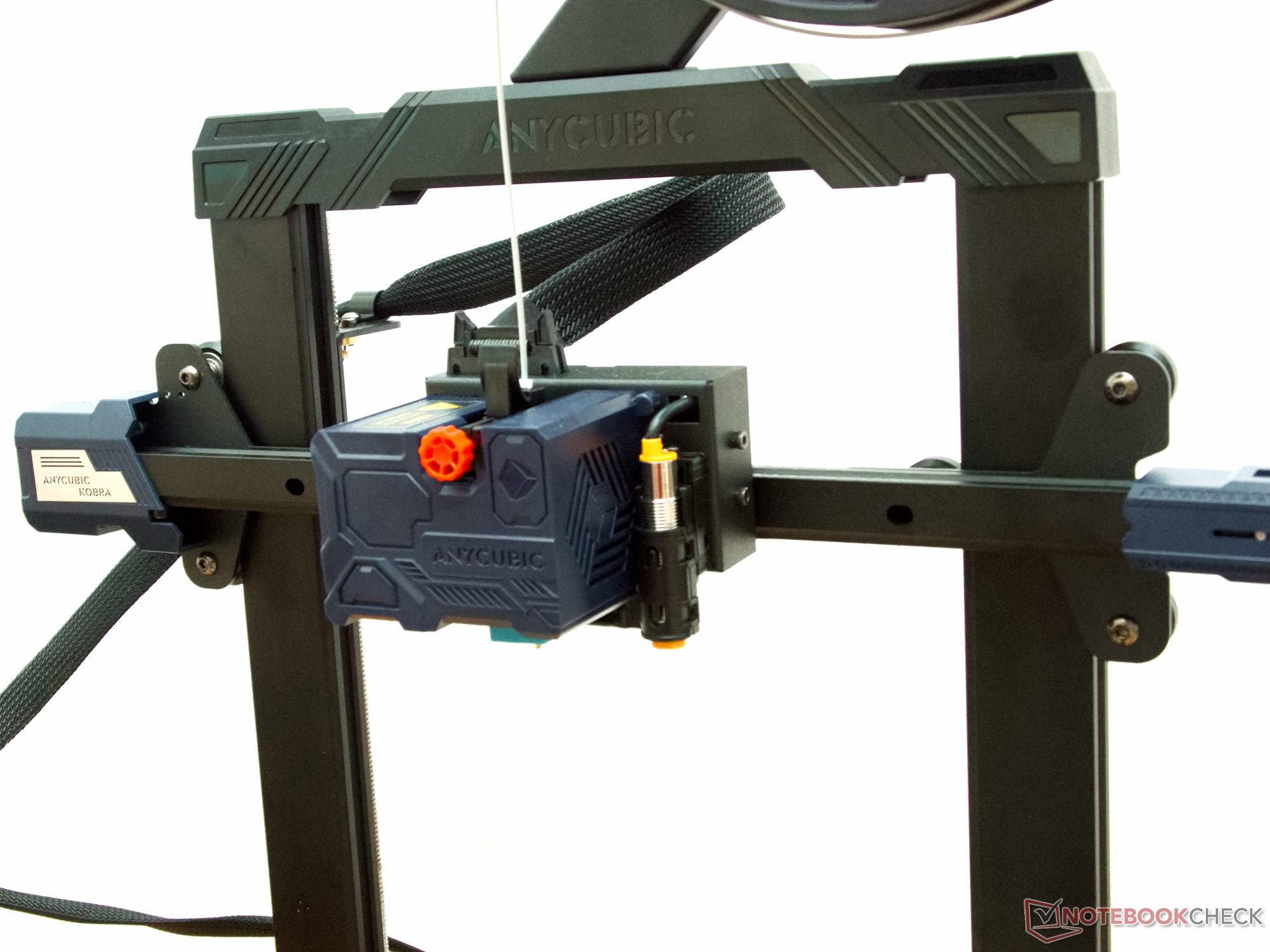

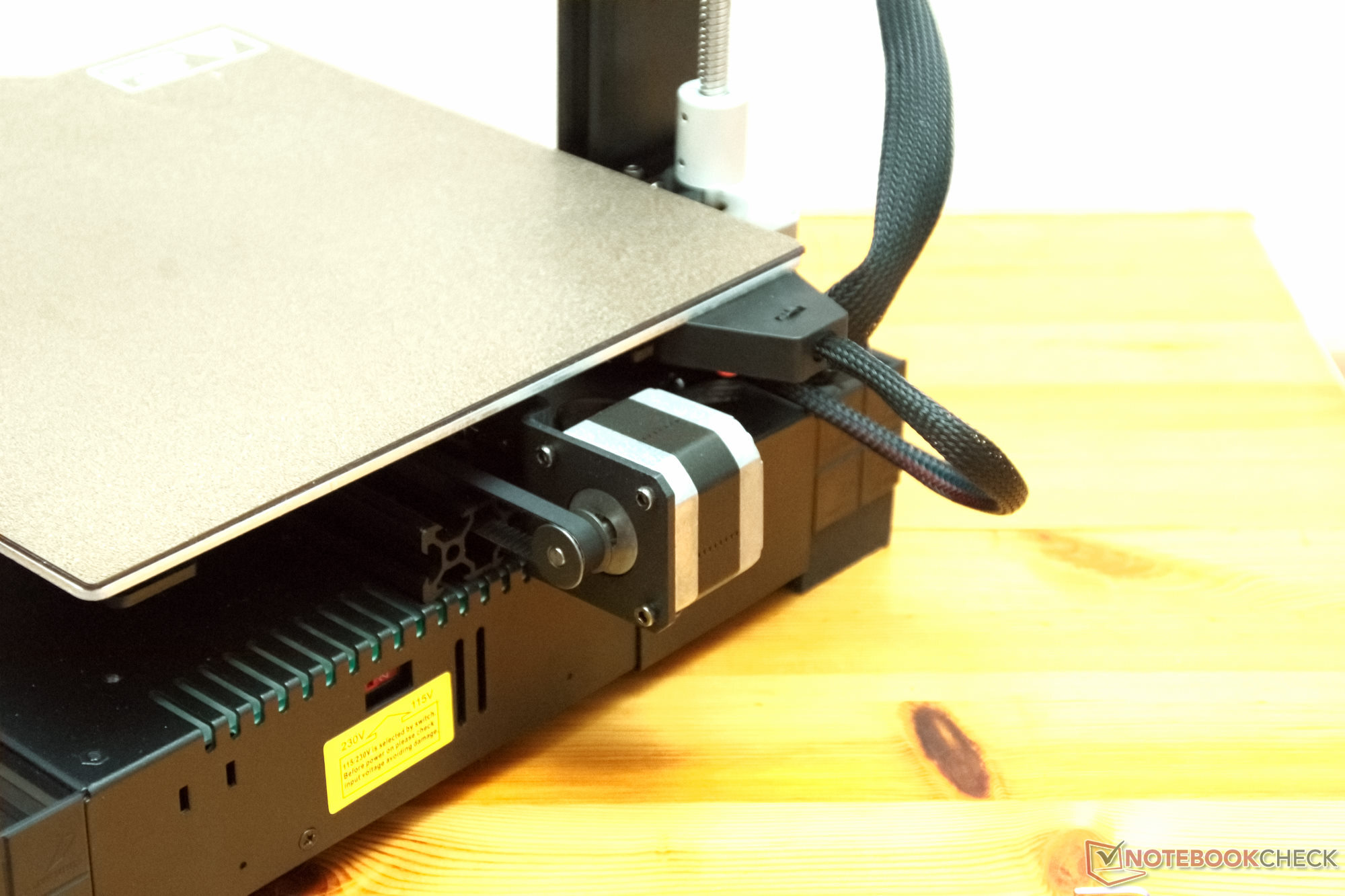

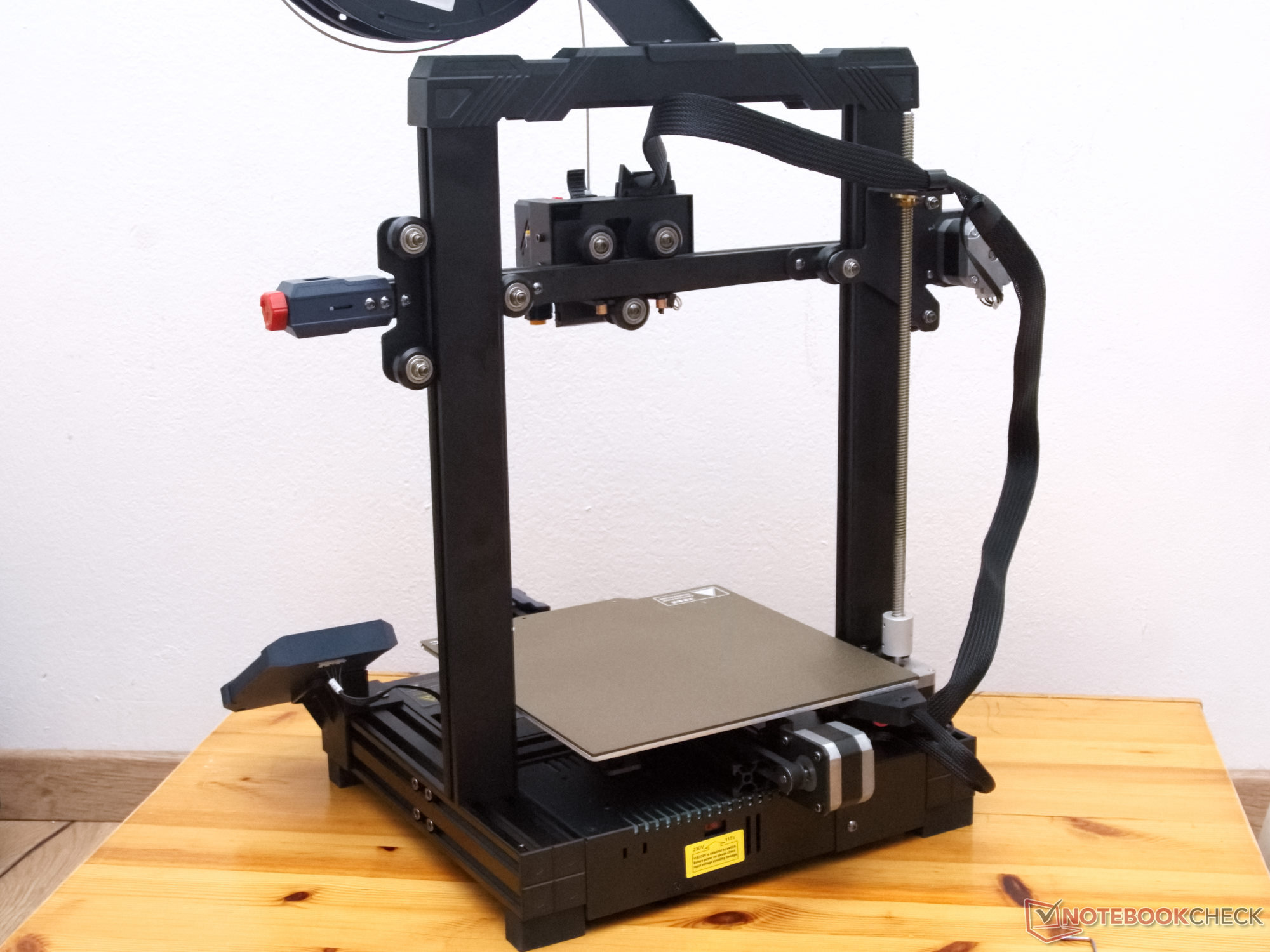

Anycubic Kobras ram är tillverkad av aluminiumprofiler med V-slits. Här är 3D-skrivarens konstruktion ganska enkel. Som specialfunktioner kan man notera att skrivbädden installerades utan justeringsalternativ och att den övre tvärbalken är tillverkad av plast.

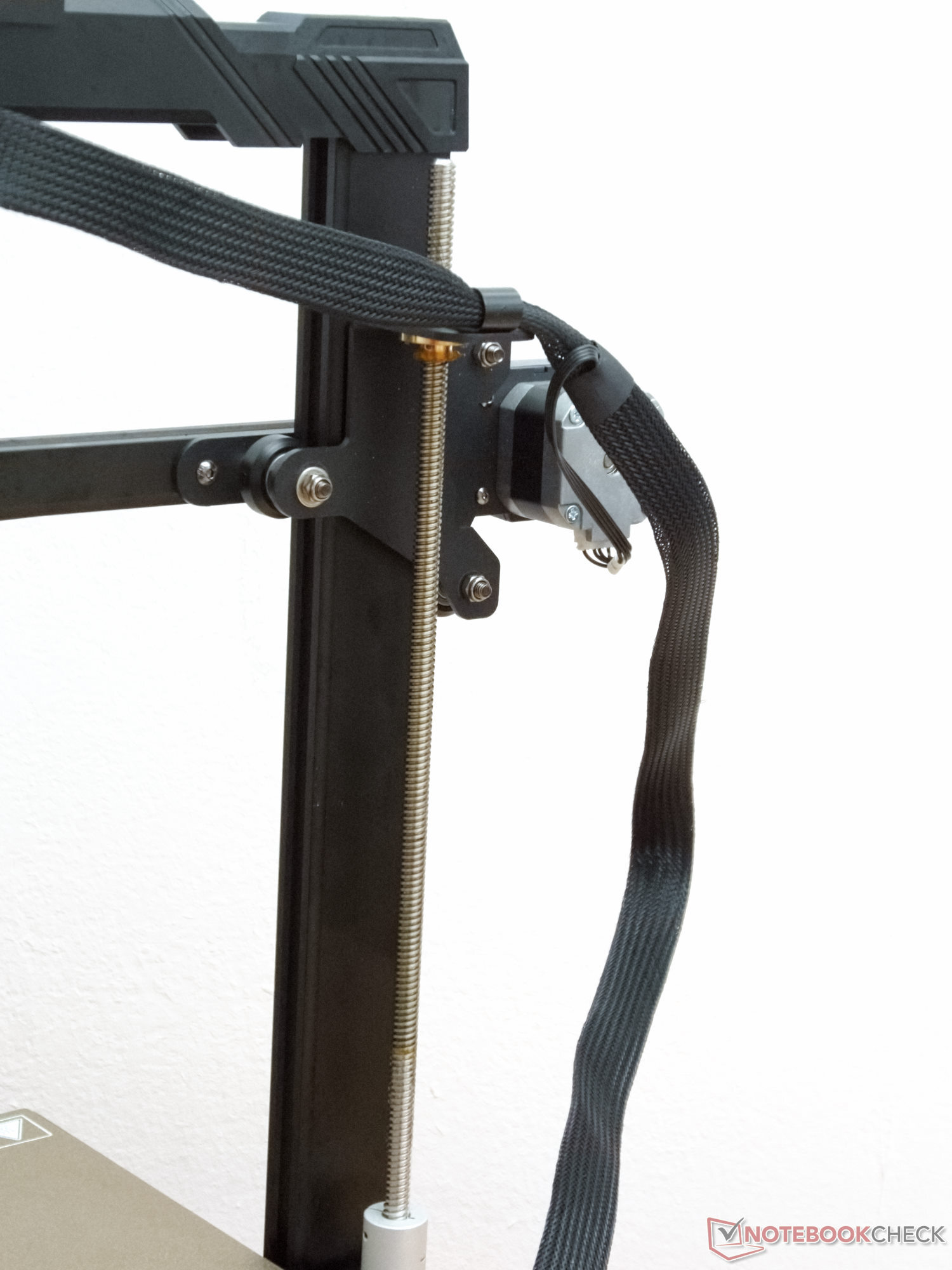

Z-axeln drivs på en sida. Dragkonstruktionen är dock stabil. Det finns knappast några nackdelar. Vissa plastdelar skyddar delar som remskivor eller motorer.

Användargränssnitt

Anycubic Kobra kan styras via pekskärm eller USB-gränssnitt. Pekskärmen är av samma modell som Kobra Max. Därför är endast de grundläggande kontrollfunktionerna tillgängliga även här. Förutom standarderna för bäddnivellering, förvärmning och filamentbyte erbjuder den snygga menyn inte många kontrollalternativ. Under utskrift kan endast utskriftshastighet, temperaturer och fläkthastighet styras.

Prestanda - Imponerande hastighet på 180 mm/s

Anycubic Kobra erbjuder en solid prestanda, men kan inte tillfredsställa i alla avseenden. Många av problemen med utskriftskvaliteten kan dock tillskrivas den något dåliga Cura-profilen som Anycubic tillhandahåller. För en 3D-skrivare i Prusa/Mendel-design är Anycubics enhet ändå jämförelsevis snabb.

Utskriftsbädd

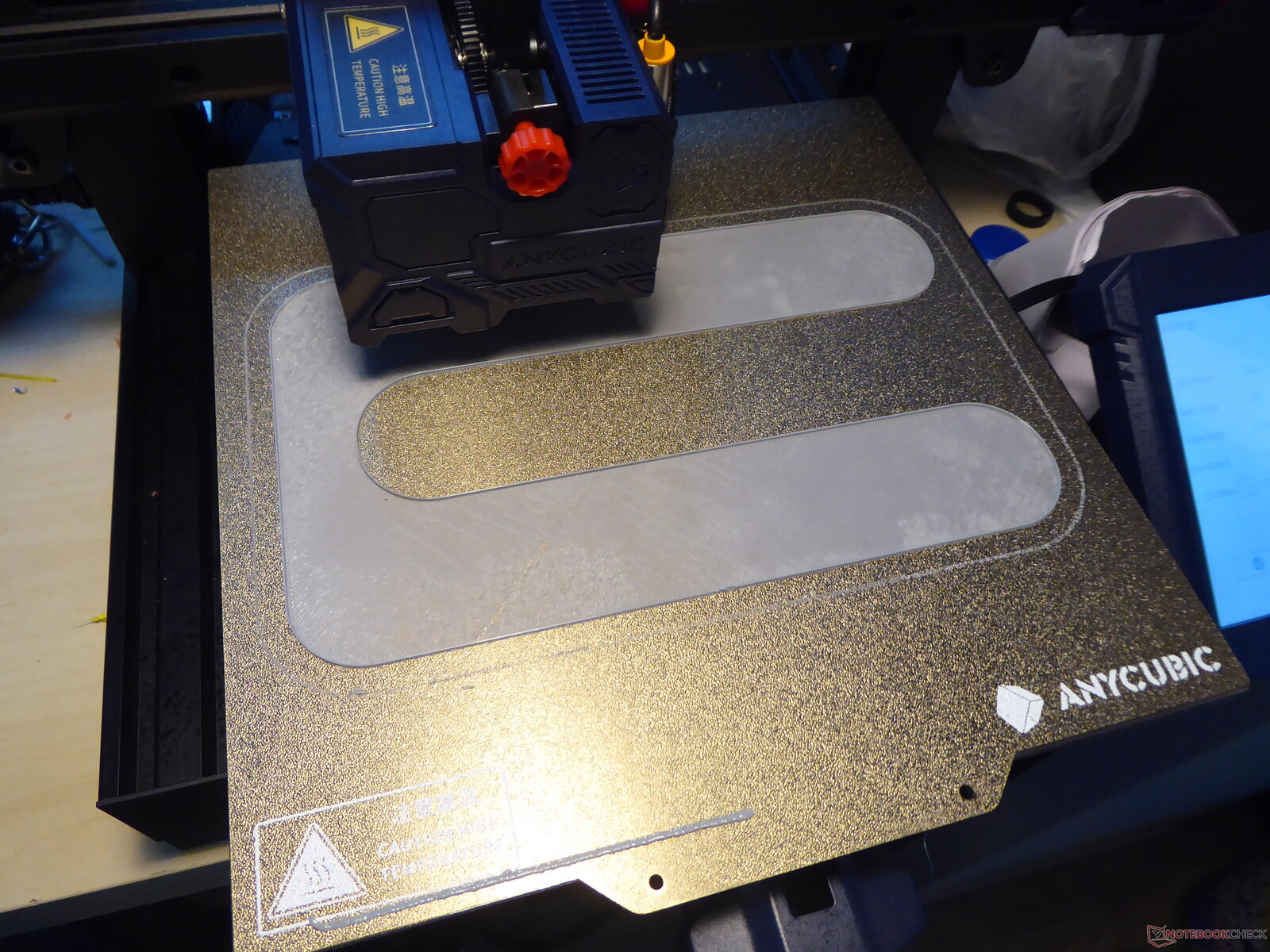

första skiktet i det praktiska testet Tryck hastighet
första skiktet i det praktiska testet Tryck hastighet

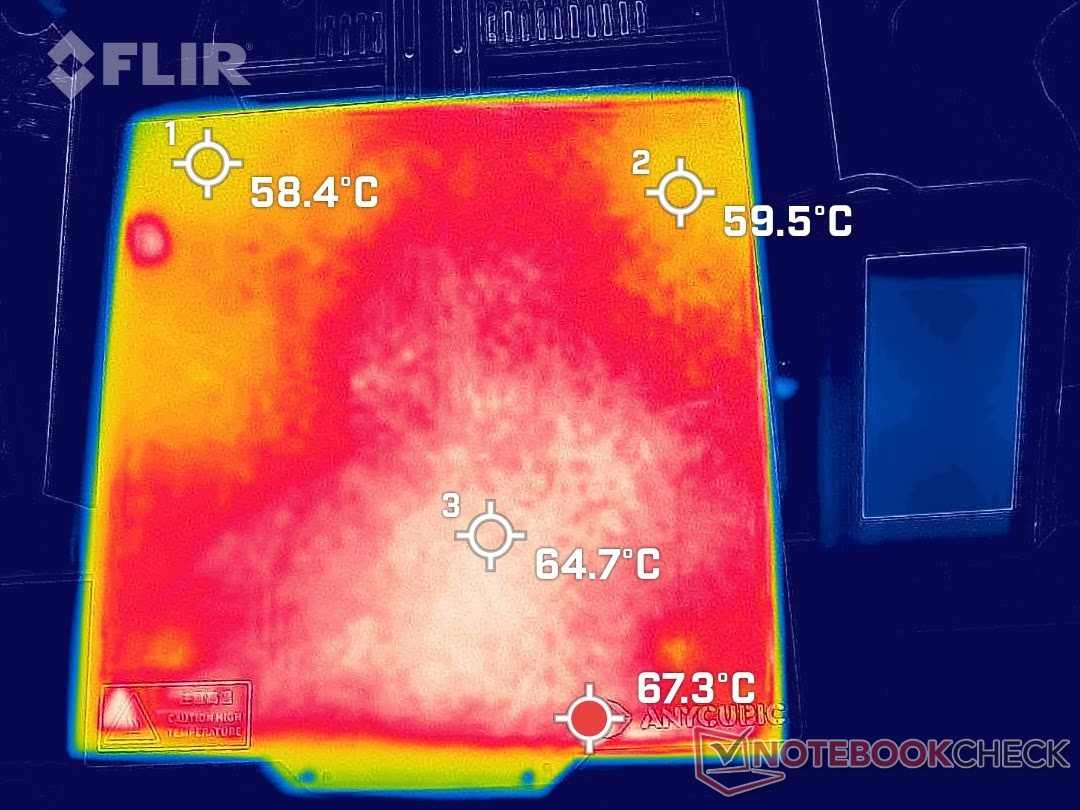

tryckbädd för termisk bild (inställd på 60 °C)
tryckbädd för termisk bild (inställd på 60 °C)

Den magnetiskt fastsatta tryckbasen består av en PEI-belagd fjäderstålplåt. PEI är en polymer som andra plaster fäster mycket väl vid när den är varm. Så snart utskriftsobjektet och utskriftsplattan har svalnat fastnar objektet inte längre på plattan. Utskriftsbädden i Anycubic Kobra är stadigt monterad på vagnen. Manuell justering av utskriftsbädden är därför inte möjlig. I stället använder 3D-skrivaren uteslutande nätbäddsnivellering via en induktiv sensor. Detta har fördelen, särskilt för oerfarna användare, att allt är inställt i bara några få steg.

Efter en drygt två minuter lång uppvärmningsperiod är skrivbädden ganska jämnt varm. Vid inställda 60 °C är den maximala temperaturen på ytan 67 °C, den minimala 58,4 °C. Det finns dock inga stora områden som ligger under måltemperaturen.

När utskriften är klar kan de tillverkade objekten lätt tas bort från tryckplattan av fjäderstål. En liten böjning i fjäderstålplattan frigör normalt det tryckta objektet.

Hotend och extruder

Hotend och extruder är en direktdriven kombination i Titan-stil. Filamentets kontakttryck mot transporthjulet kan justeras via den iögonfallande röda ratten. Undertill finns en ganska standardmässig hotend. Den har en PTFE-inliner hela vägen in i värmezonen och är därför inte lämplig för högre temperaturer än 250 °C. Vid ungefär denna temperatur börjar PTFE, även kallat teflon, avge giftiga ångor. För objektkylning installeras en liten radialfläkt på baksidan, som blåser luft från baksidan mot det tryckta objektet via ett munstycke. Det finns också en induktiv närhetssensor på skrivhuvudet. Denna bestämmer avståndet till utskriftsbädden. Den fungerar tillräckligt bra för automatisk bäddutjämning.

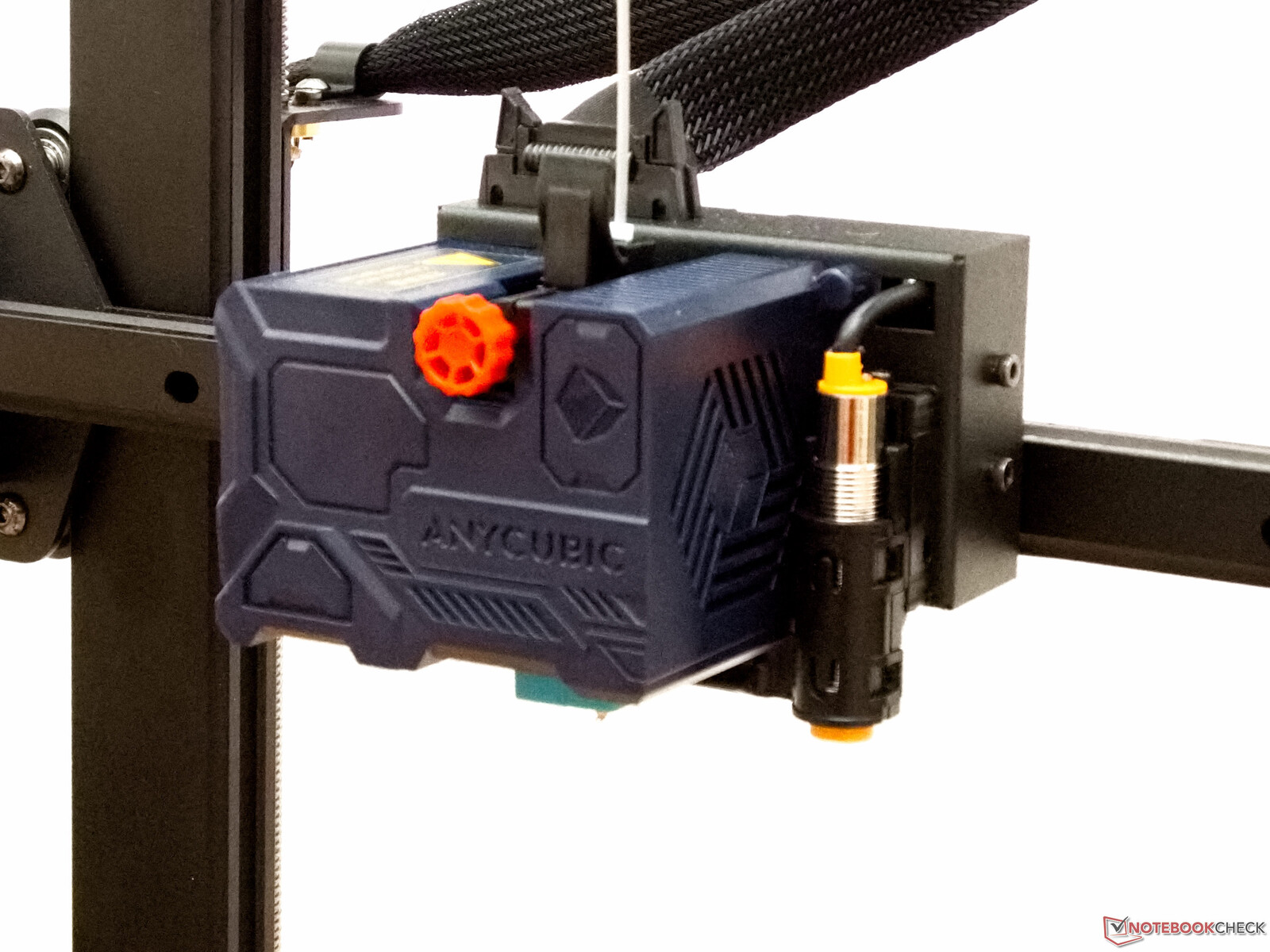

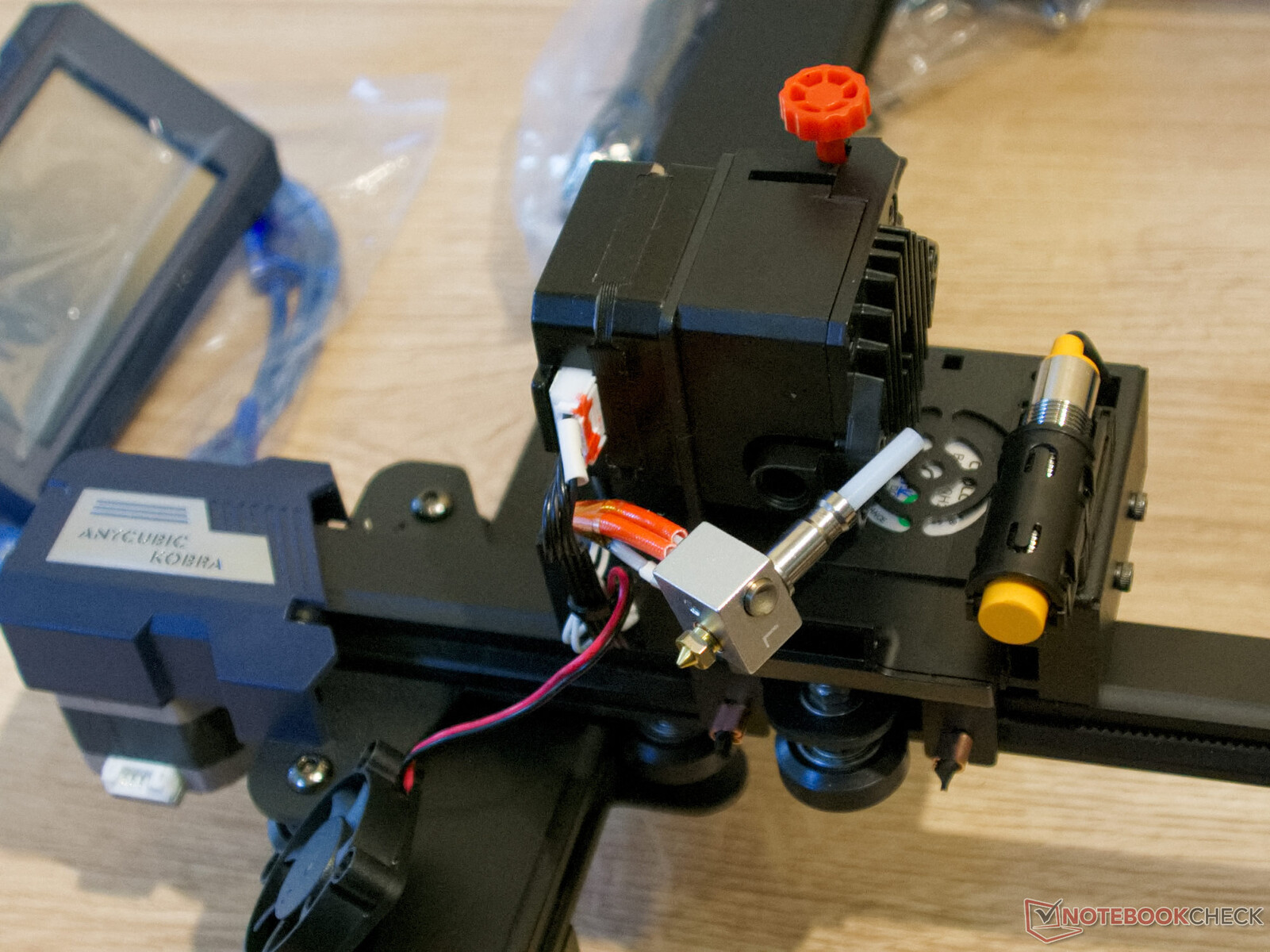

Skrivhuvud Anycubic Kobra
Skrivhuvud Anycubic Kobra
Hotend
Hotend
PTFE-inliner
PTFE-inliner

Den maximala flödeshastigheten i hotend är relativt låg i enlighet med den hårdvara som används, men tillräcklig för de angivna utskriftshastigheterna. På grund av PTFE-inlinern och det korta värmeblocket är smältzonen ganska liten. Över de erforderliga 12 mm³ per sekund minskar flödeshastigheten, över 16 mm³/s kollapsar fyllnadsflödet. Vid en flödeshastighet på 16 mm³/s är den möjliga tryckhastigheten (med en skikthöjd på 0,2 mm och en extruderingsbredd på 0,44 mm) 182 mm/s. Anycubic har därför korrekt angett den maximala utskriftshastigheten till 180 mm/s. 3D-skrivaren kan man lita på med denna utskriftshastighet. I vårt praktiska test upp till 150 mm/s uppstod endast mindre störningar. Dropouts kan inte upptäckas här.

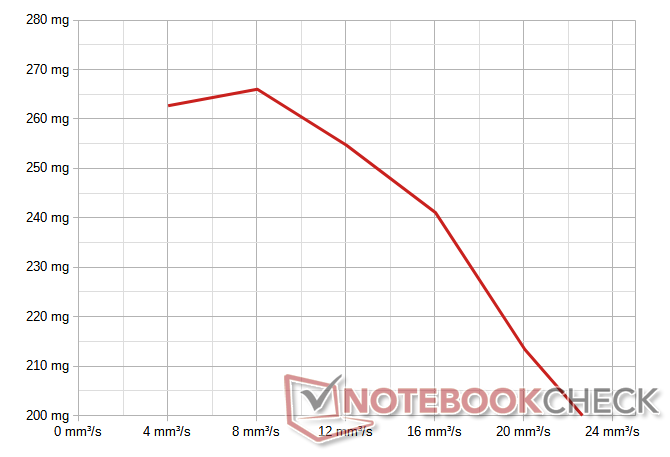

Resultat av extruderingsprov Flödeshastighet i förhållande till extruderat material
Resultat av extruderingsprov Flödeshastighet i förhållande till extruderat material

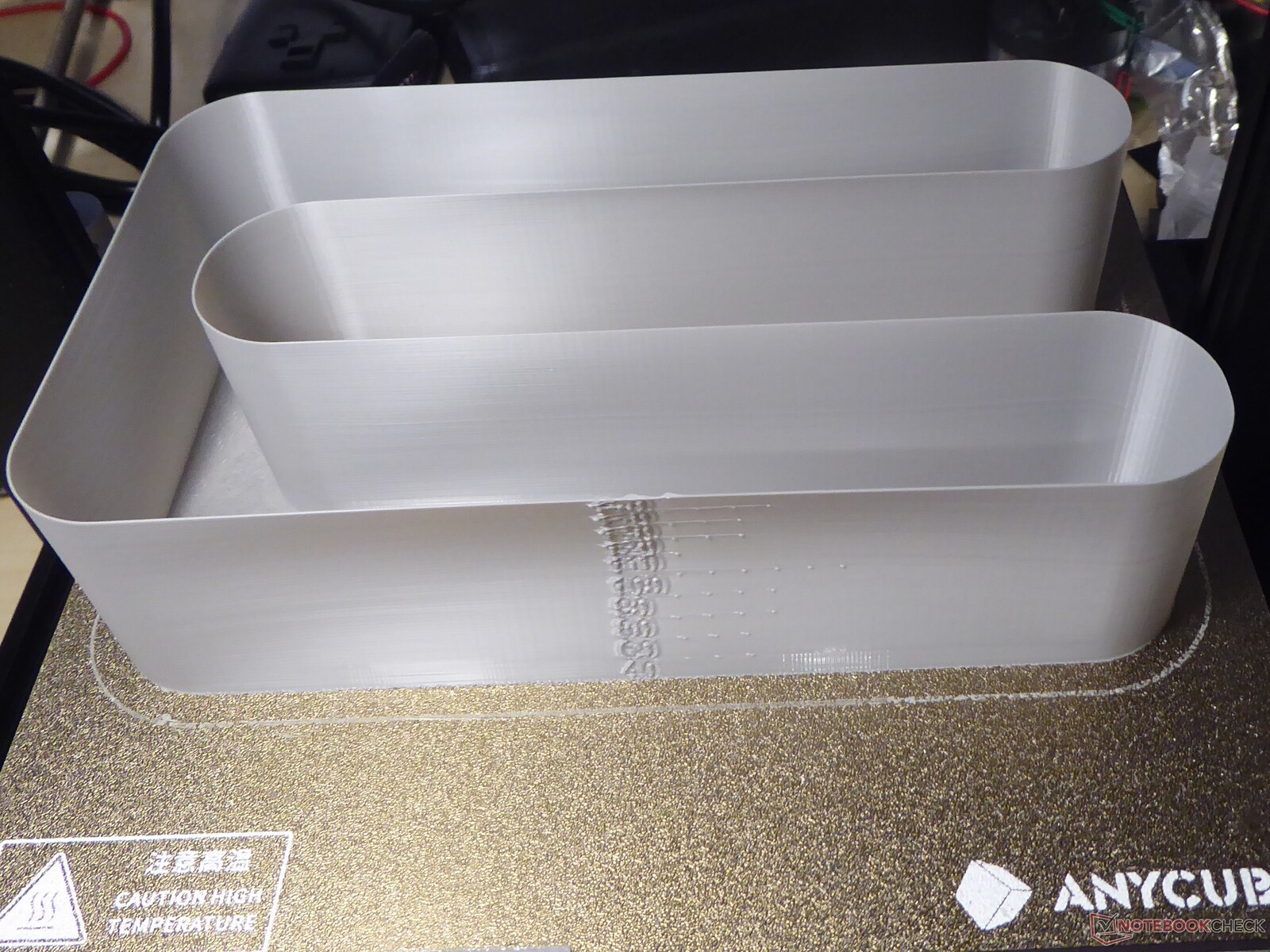

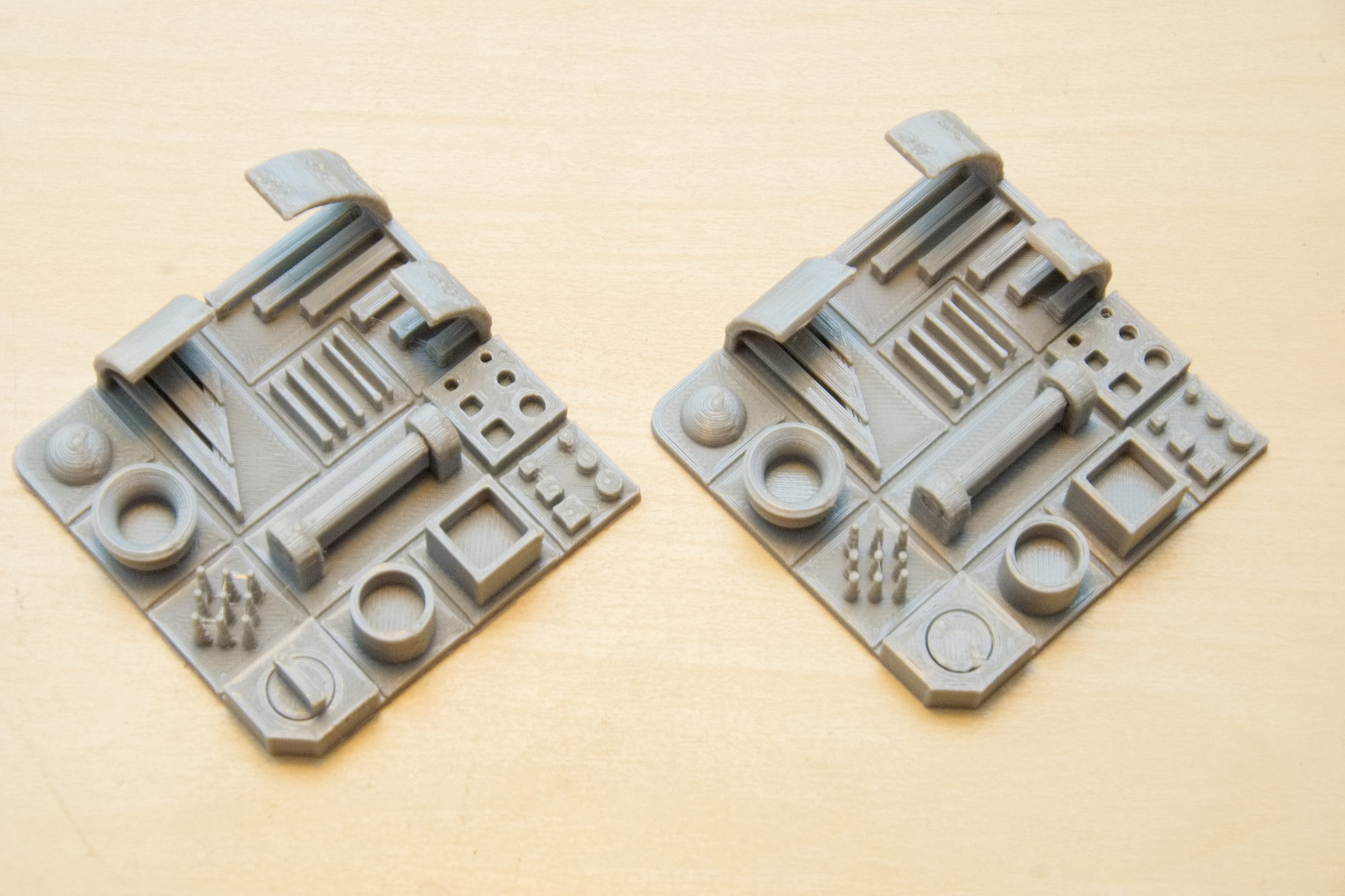

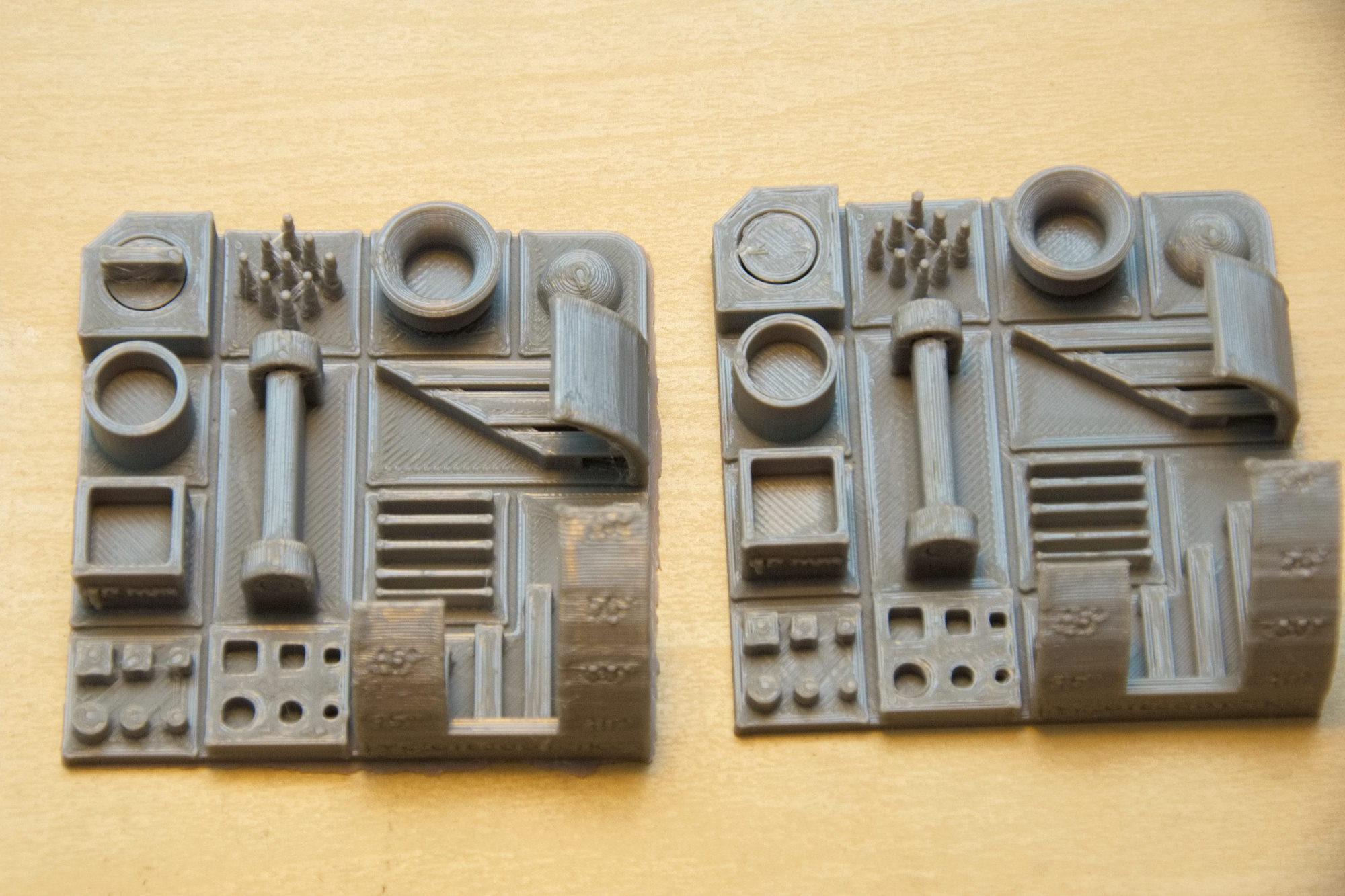

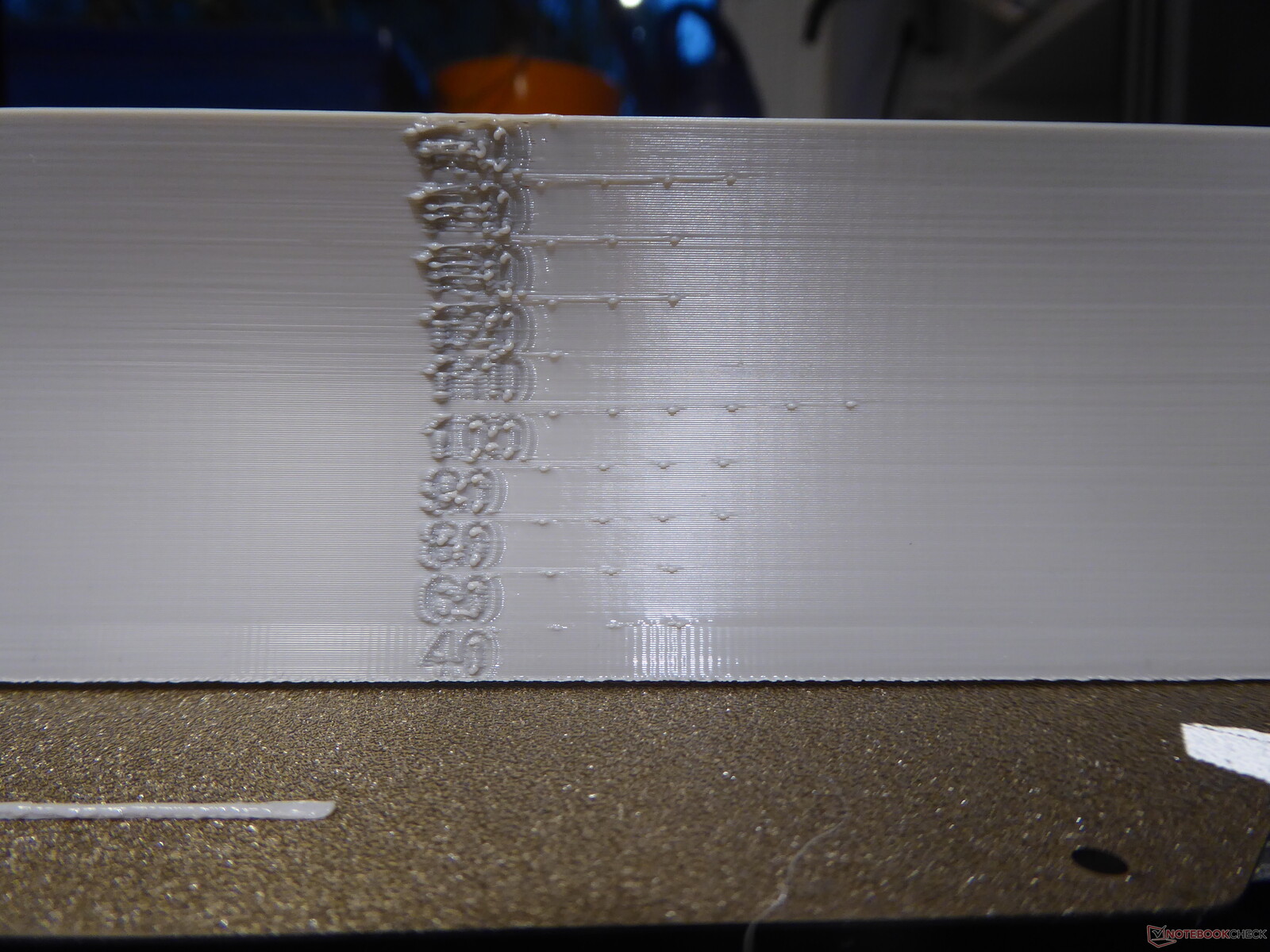

test av utskriftshastighet
test av utskriftshastighet
test av utskriftshastighet
test av utskriftshastighet

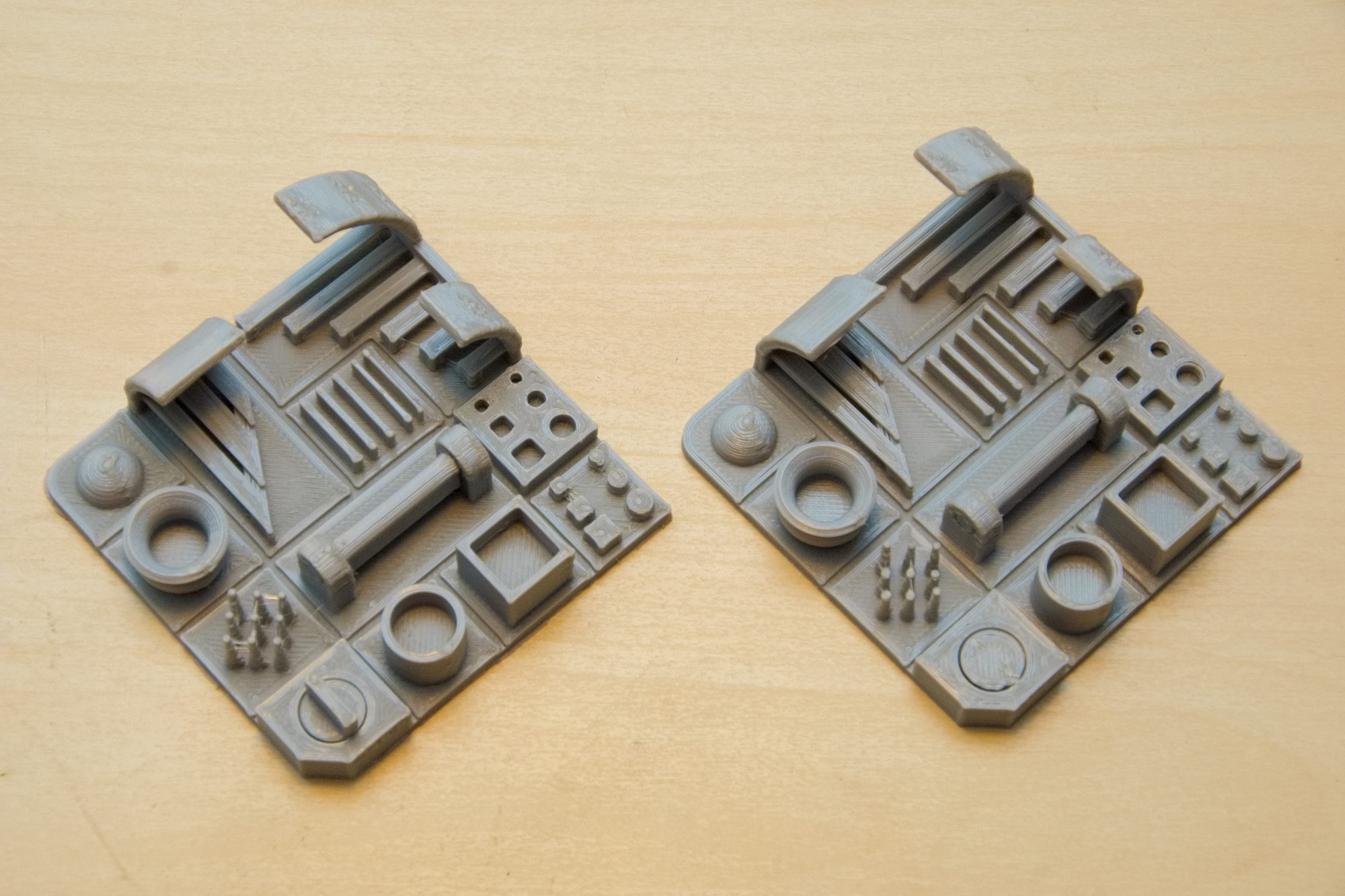

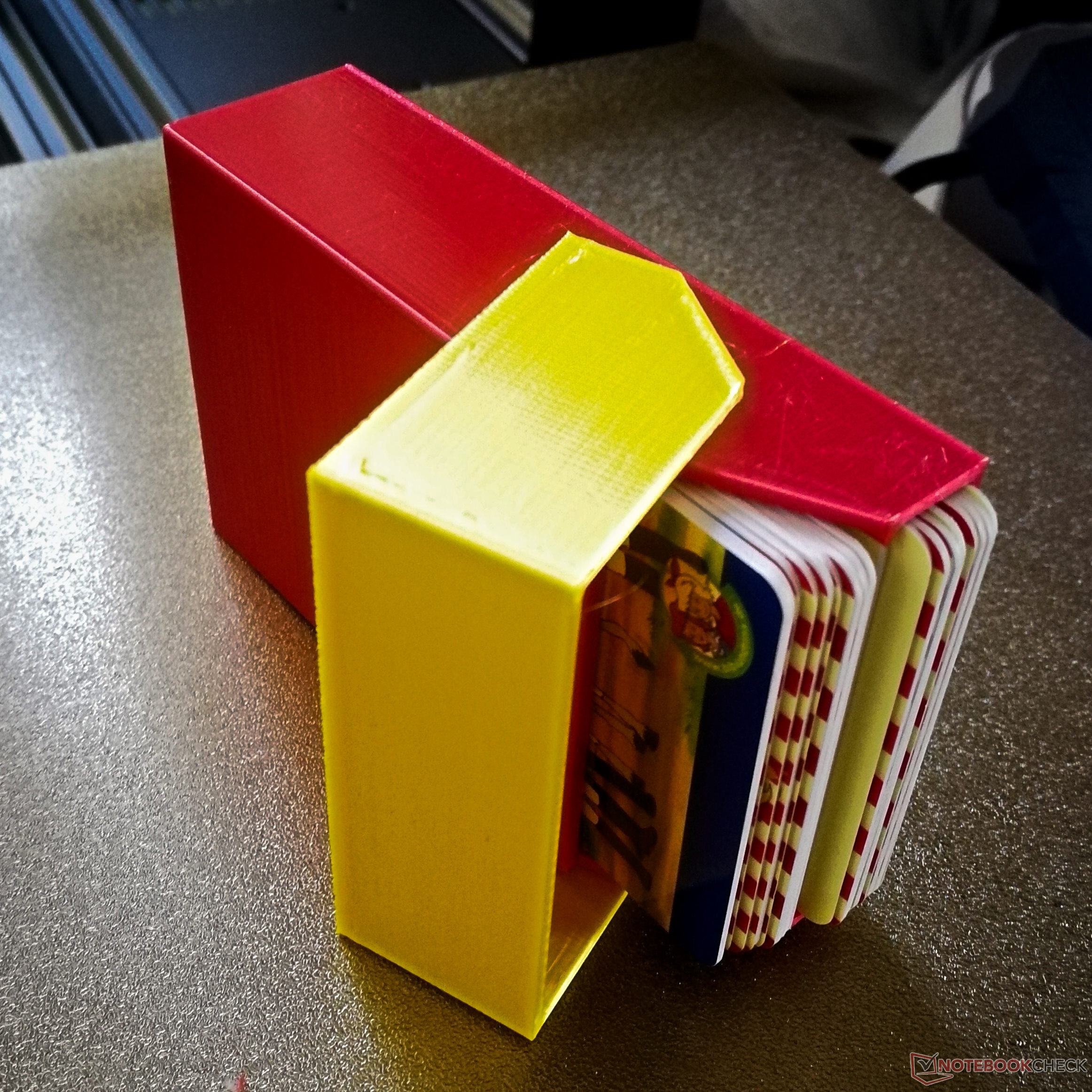

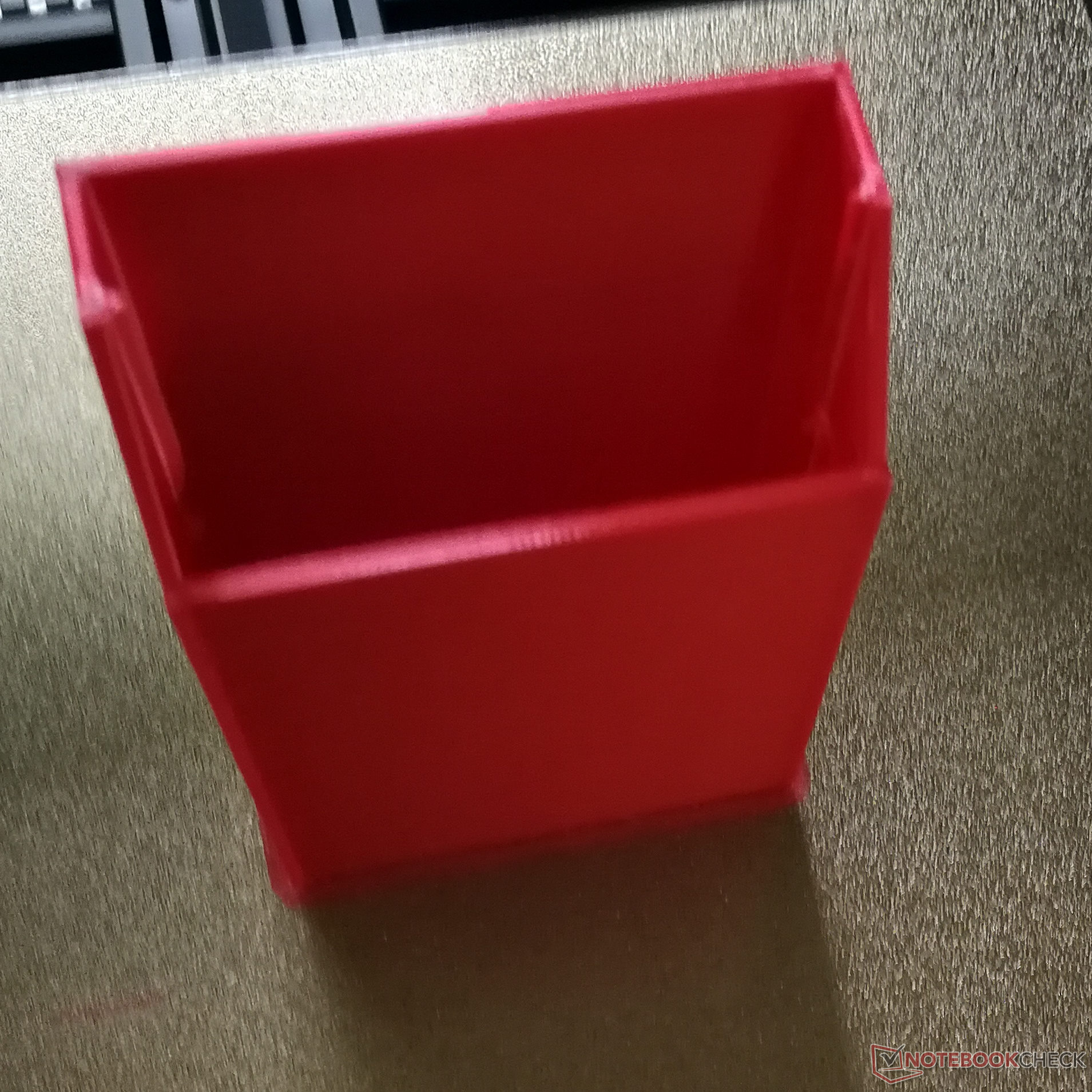

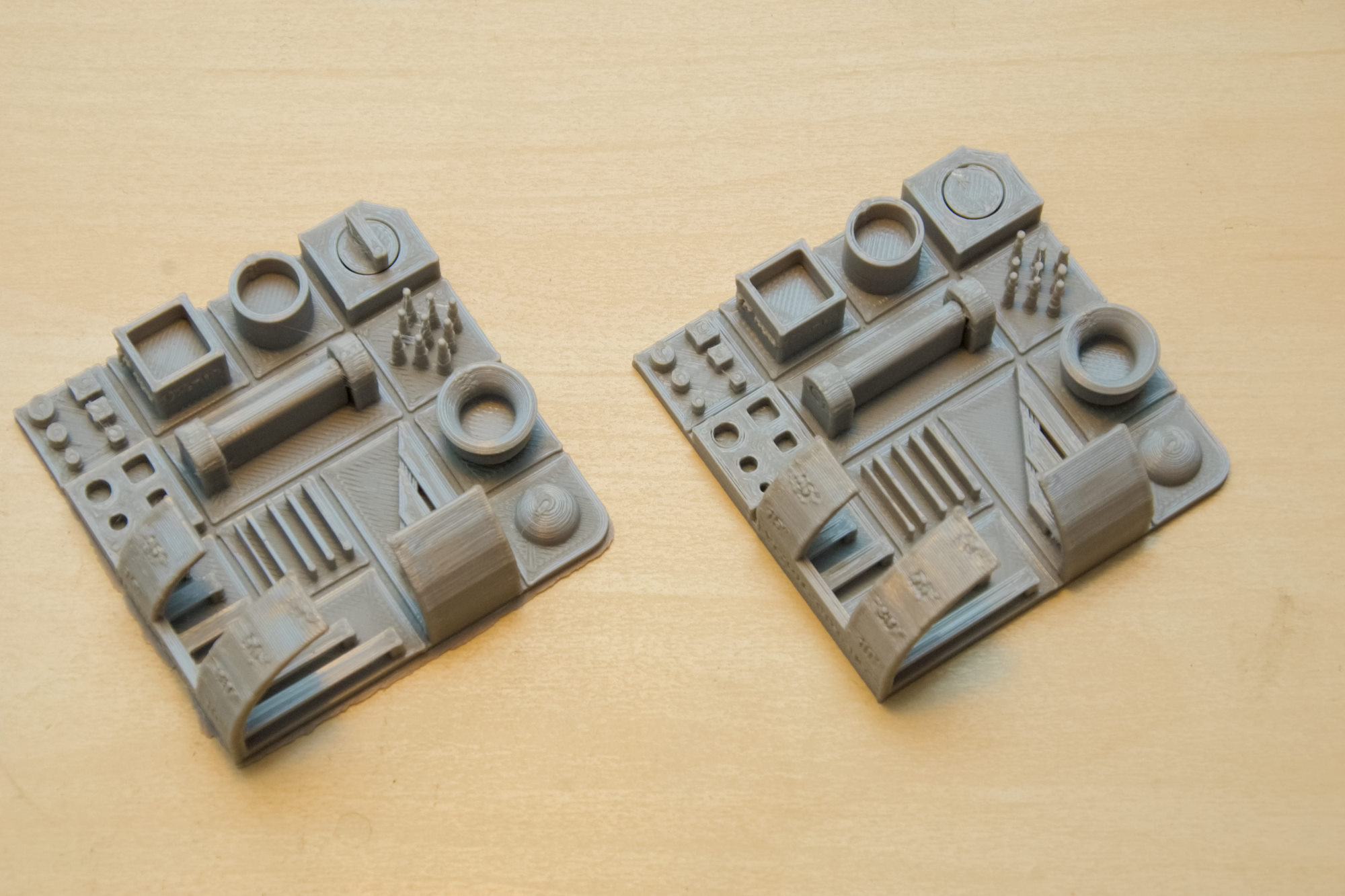

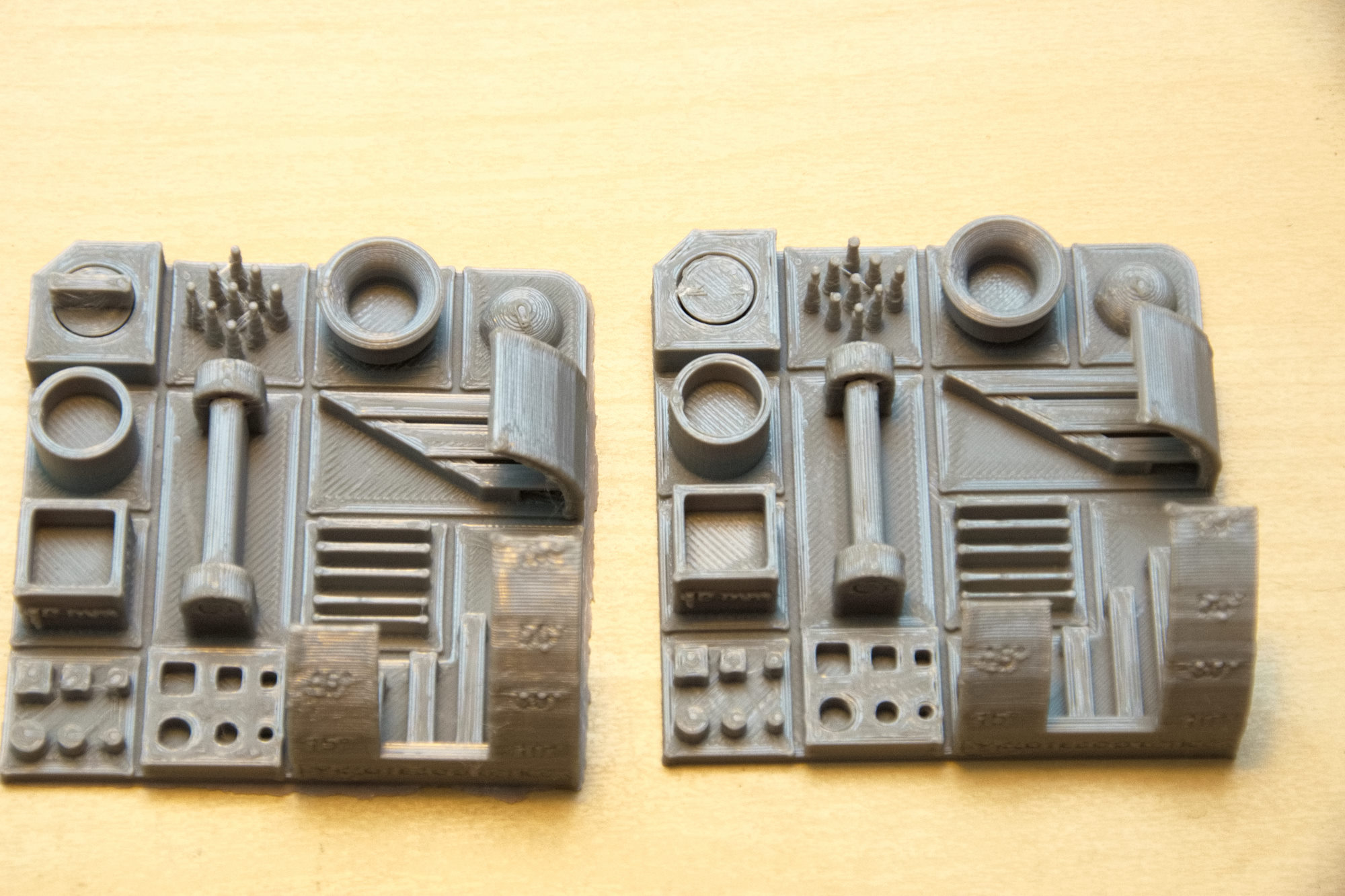

Utskriftskvalitet

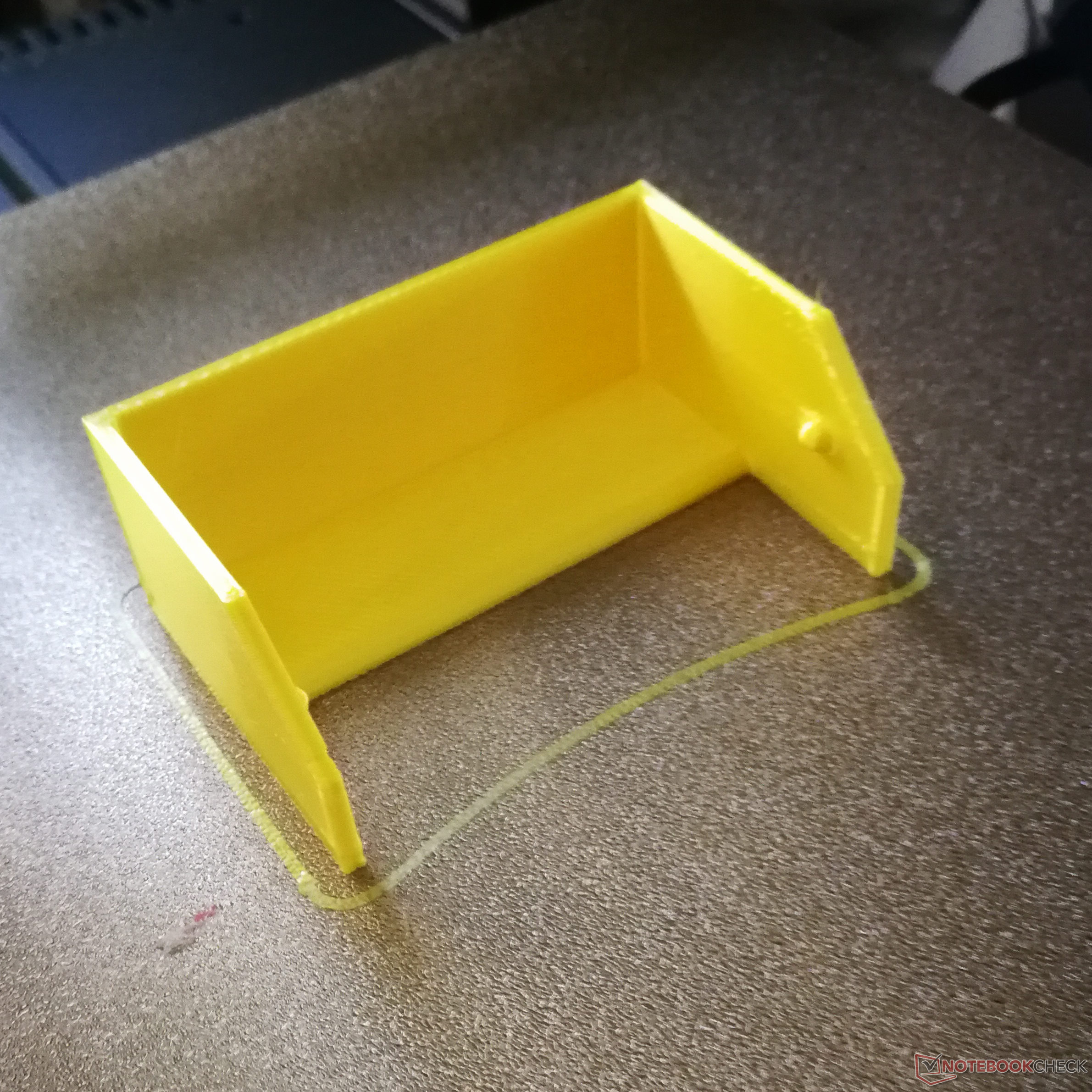

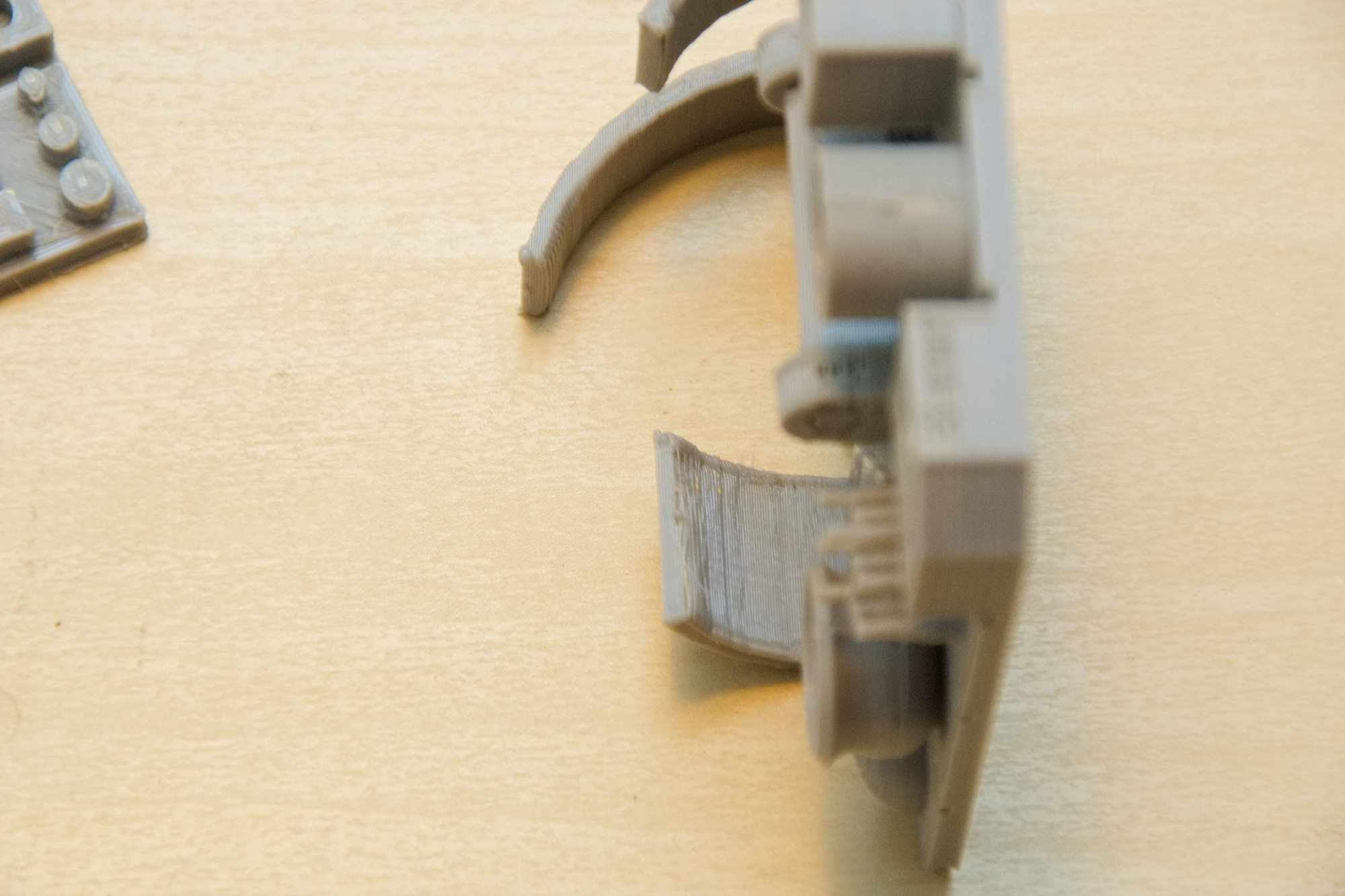

Anycubic Kobra ger en bra utskriftskvalitet. Den medföljande Cura-profilen för 3D-skrivaren skulle dock kunna förbättras på vissa ställen. Till exempel verkar inställningarna för indragning vara i behov av förbättring. Kraftiga strängar, klumpar och fastklämda delar som skrivs ut på plats är resultatet. Varken grind eller vred kan flyttas. Överhäng genereras väl upp till 50°. Över det kan 3D-skrivarens objektkylning inte kyla den extruderade plasten i tid.

Den dimensionella noggrannheten hos Cobra är ganska bra. Avvikelser på mer än 0,4 mm kan inte upptäckas. Det är särskilt positivt att 3D-skrivarens extruderingsnoggrannhet är ganska hög. Ytskikten uppvisar inga luckor, tunna väggar skapas utan tolerans.

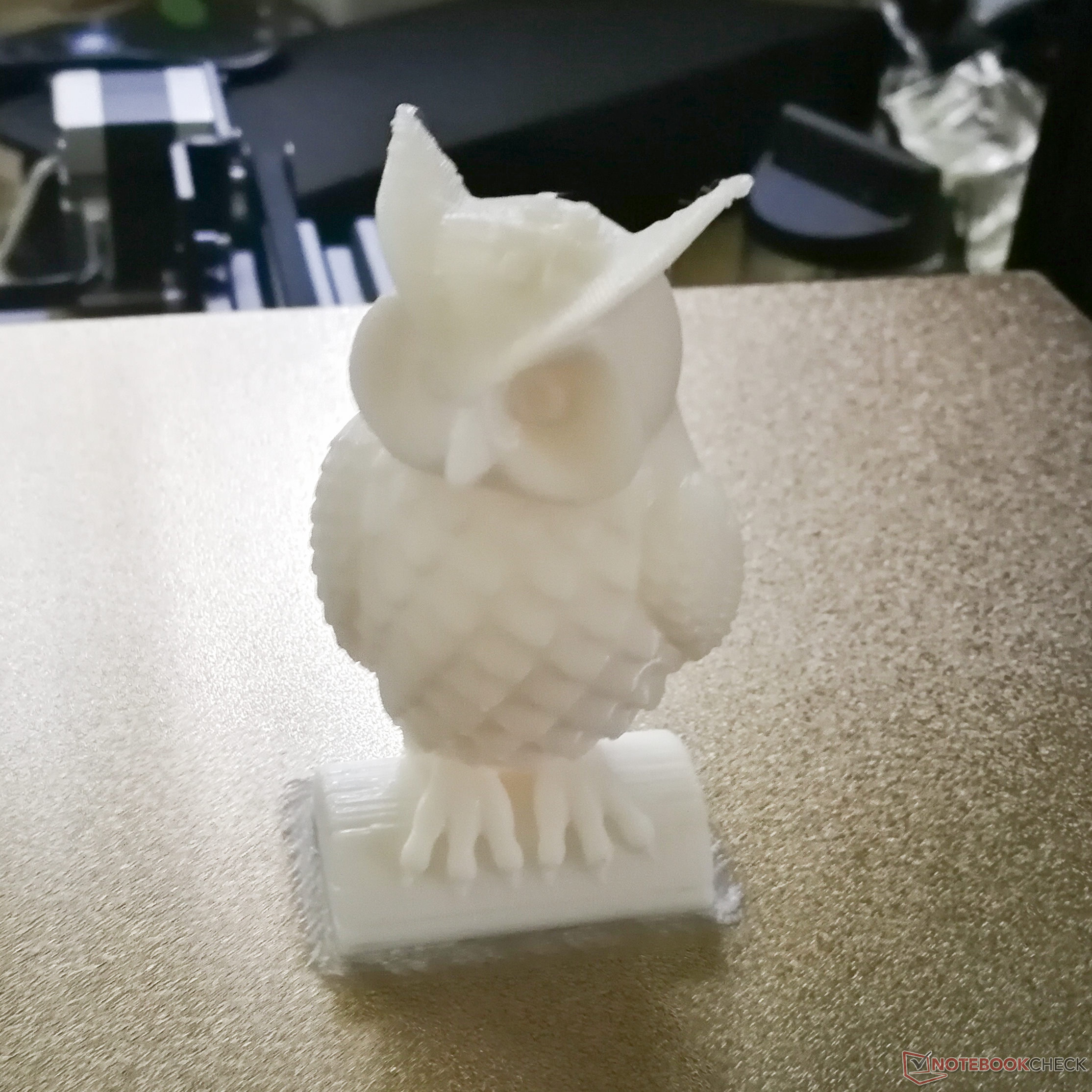

I praktiken fanns det inga fel i någon av testutskrifterna. Anycubic Cobra återger organiska strukturer mycket väl. Artefakter orsakade av vibrationer är endast svagt synliga, om ens alls. De vågmönster som orsakas av den direktdrivna extrudern är dock något mer synliga. Även om påverkan från tänderna på drivhjulet och kugghjulet i Bowden-extruder dämpas av det flexibla PTFE-slangen, är den tydligt synlig här. Detta resulterar i ett ganska tydligt mönster på långa raka linjer.

Säkerhet - Termal Runaway Protection fungerar

Anycubic Kobras temperaturskyddande avstängningar fungerar utan problem. Både hotend och den uppvärmda utskriftsbädden stängs av om temperaturerna utvecklas annorlunda än de borde. Detta gör att 3D-skrivaren kan upptäcka både kortslutna och trasiga sensorkablar samt felaktigt monterade sensorer eller värmeelement. Vi testade detta genom att manipulera temperaturerna på utskriftsbädden och filamentmunstycket med hjälp av varmluft eller en kall trasa, samt genom att kortsluta termistorerna i hotend och värmebädd eller koppla bort dem från huvudkortet.

Skyddsjorden däremot är tyvärr inte spårbar på alla komponenter i Anycubac Kobra. Varken x-axeln eller värmeslutet har en motsvarande anslutning till jord. Risken för att nätspänningar finns på dessa två komponenter är dock relativt liten.

Utsläpp - Anycubic 3D-skrivare kan vara tyst

3D-skrivaren Anycubic Kobra kan arbeta tyst. När utskriftshastigheterna är inställda under 60 mm/s dränker de olika fläktarna motorljudet. Då ligger skrivarens volym på cirka 40 dB(A). Vid högre utskriftshastigheter mätte vi upp till 50 dB(A) med Voltcraft SL-10 ljudnivåmätare från en meters avstånd.

Motsvarande den öppna konstruktionen sprider sig lukterna från den smälta plasten i rummet. Inledningsvis märkte vi att den magnetiska folien på utskriftsbädden också hade en stark doft så snart den värmdes upp. Den dåliga lukten försvann dock efter ett tag.

Energiförbrukning - mycket kraft ger en kort uppvärmningsfas

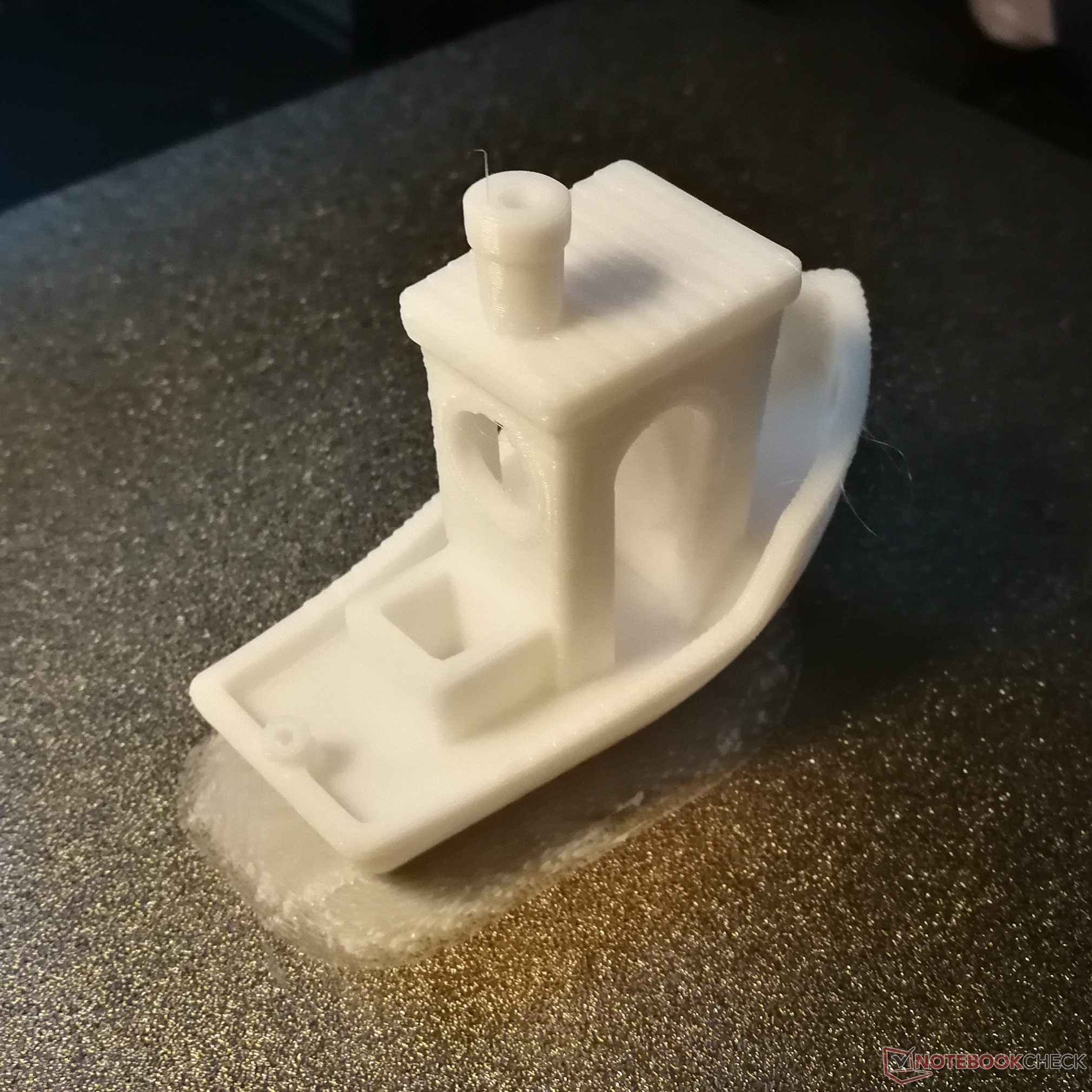

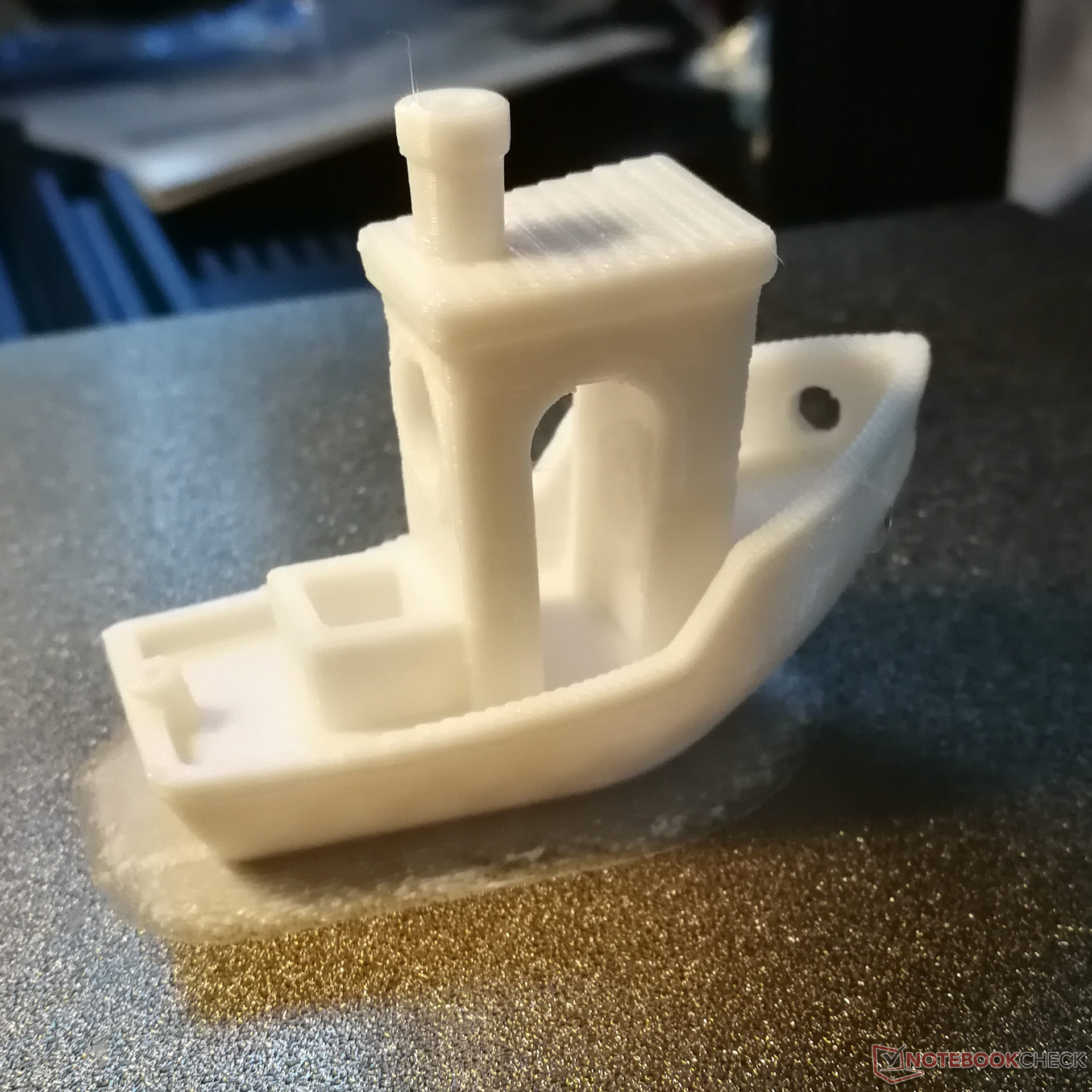

Vi mäter energiförbrukningen under utskrift av en 3DBenchy med en Voltcraft SEM6000. Under endast två minuters uppvärmning av utskriftsbädden kräver 3D-skrivaren 272 watt i topp. När temperaturen stiger ökar också värmeplattans elektriska motstånd, vilket innebär att den kan omvandla mindre energi. Under utskrift behöver Anycubic Kobra i genomsnitt 118 watt. Energiförbrukningen är därför betydligt högre än de resultat som uppnås av den Artillery Genius och Wizmaker P1 skrivare av ungefär samma storlek.

Energiförbrukningskurvan visar tydligt hur energibehovet påverkas av ökad objekthöjd och kylfläkthastighet. Så snart fläkten i skrivhuvudet är igång efter det första lagret blåser en del av värmen bort från skrivbädden, som måste värmas upp mer. Bättre isolering av skrivbädden skulle kunna vara till hjälp här för att minska 3D-skrivarens energibehov. För detta kan bland annat självhäftande isoleringsmattor användas.

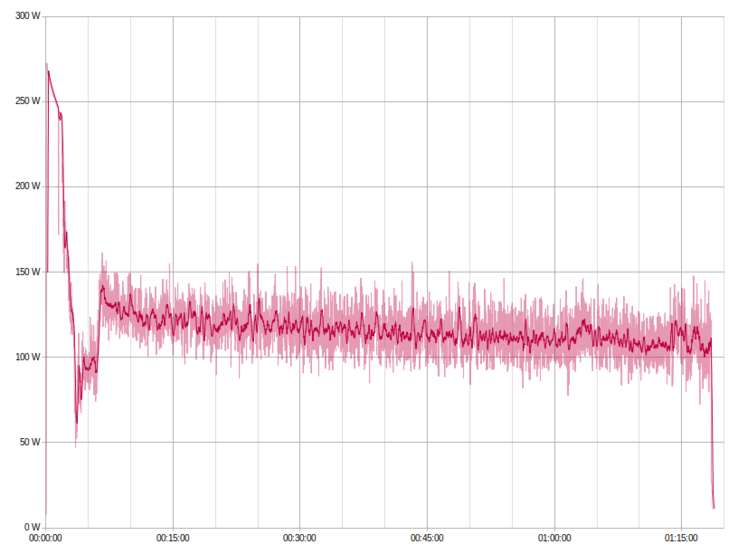

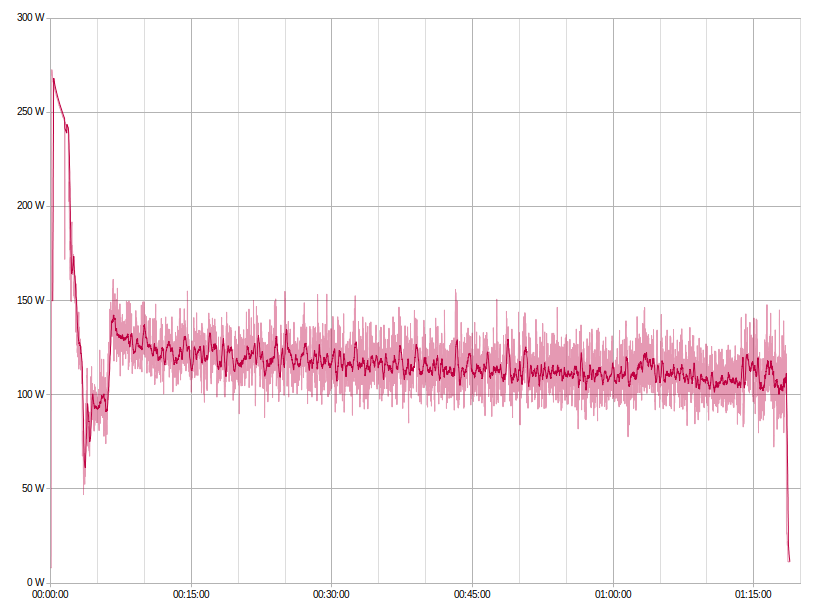

kurva för energiförbrukning
kurva för energiförbrukning

Omdöme - En bra 3D-skrivare även om den har några brister

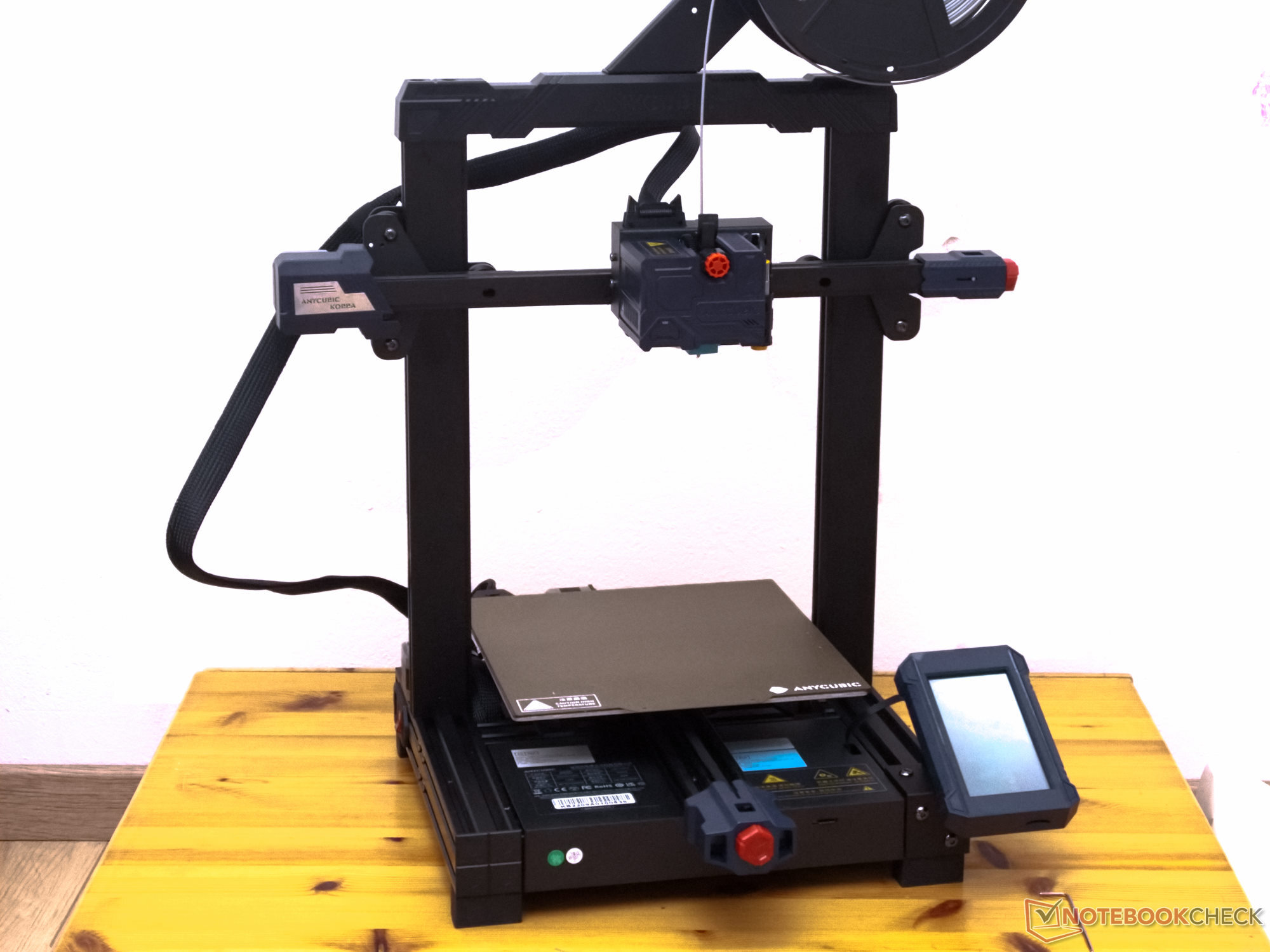

Anycubic Kobra - Tillhandahålls av Anycubic
Anycubic Kobra - Tillhandahålls av Anycubic

Med tanke på utskriftskvaliteten är den ganska prisvärda Anycubic Kobra övertygande. De befintliga Cura-profilerna ger en enkel start, men behöver fortfarande förbättras. Endast de små artefakter som orsakas av direktdrivningen kan vara irriterande.

De verkliga kritikpunkterna för 3D-skrivaren gäller de förtennade trådarna i skruvterminalerna och de många plastdelarna runt skrivaren. Även om det inte finns någon märkbar nackdel när det gäller stabilitet och styvhet på grund av det övre tvärstället i plast, finns det fortfarande en fråga om plastdelarnas hållbarhet. Samma fråga uppstår dock i ännu högre grad med de förtinnade trådtrådarna. På grund av lödningens kalla flöde kan kontaktmotståndet vid presspassningsanslutningarna öka med tiden. Detta kan leda till skador på enheten. 3D-skrivaren bör därför underhållas med jämna mellanrum. Alla skruvförbindelser bör dras åt och kablarna bör också kontrolleras för skador.

Anycubic Kobra har en prestanda som är i linje med priset. En hög potentiell utskriftshastighet gör skrivaren intressant även för professionella användare.

Vad vi särskilt gillar här är att Anycubic Kobra är snabb att ställa in. Utskriftsbädden kalibreras automatiskt och det finns lite behov av att justera de medföljande Cura-profilerna bortsett från indragningarna. 3D-skrivaren fungerar efter en kort inställning och erbjuder även nybörjare en snabb ingång till 3D-utskrift.

Priser och tillgänglighet

Anycubic erbjuder Anycubic Kobra i sin butik från 279 EUR (281 USD) med leverans från ett europeiskt eller amerikanskt lager. Om du prenumererar på Anycubics nyhetsbrev via e-post kan du spara ytterligare 20 EUR (20 USD) med koden POP20.
