Voxelab Aquila D1 3D-skrivarrecension - MGN-linjärstyrningar är ingen mirakelkur

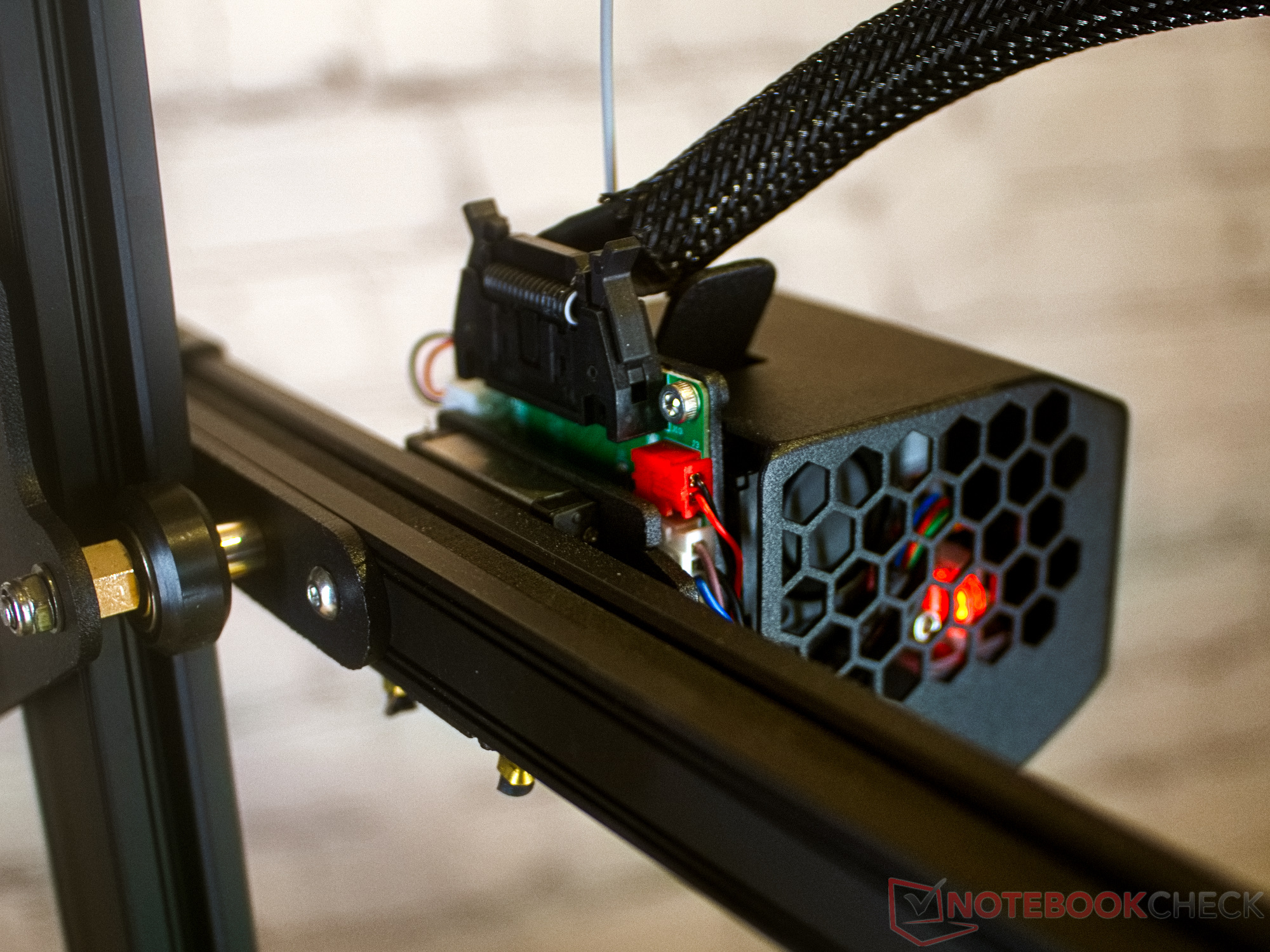

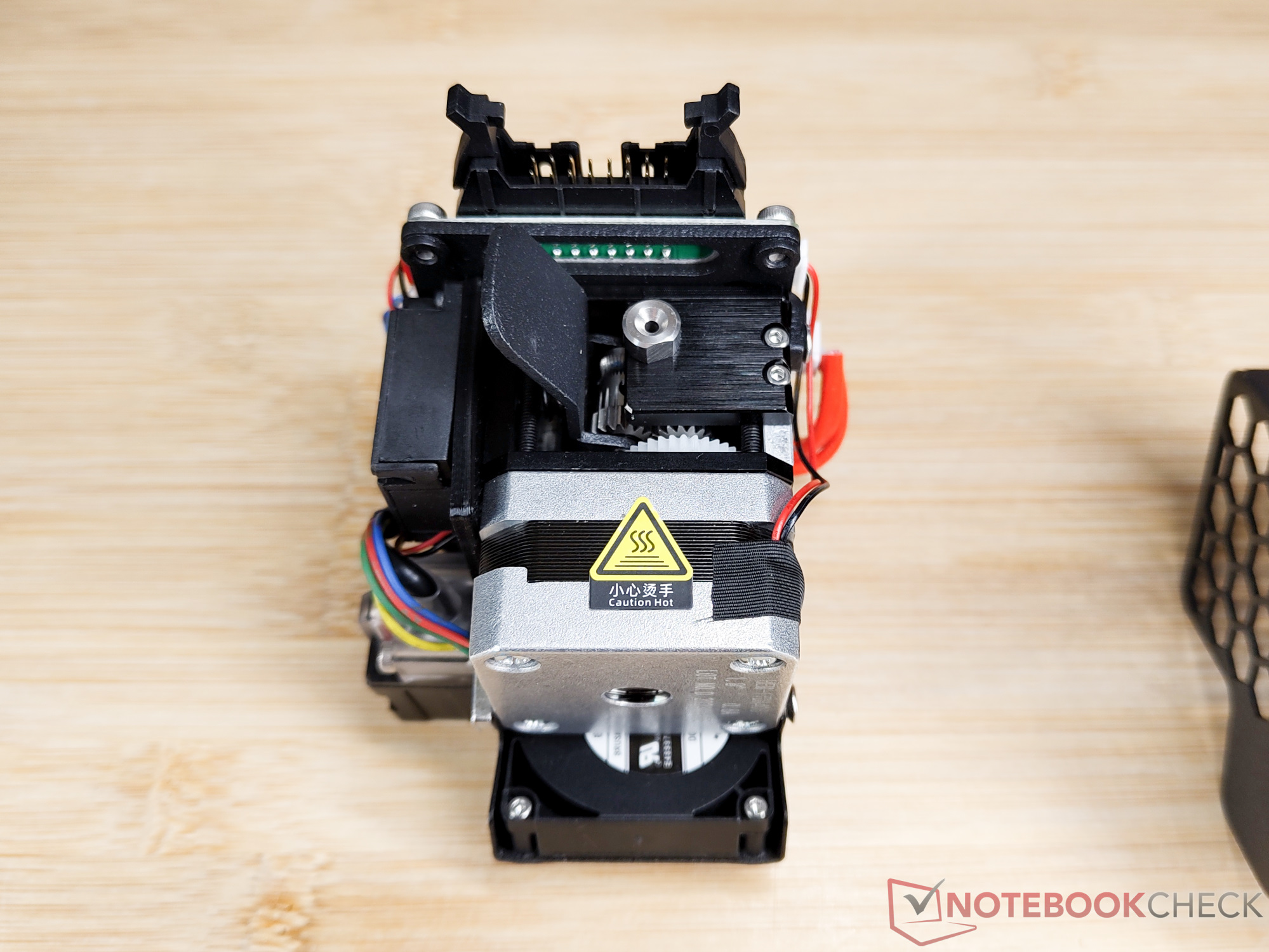

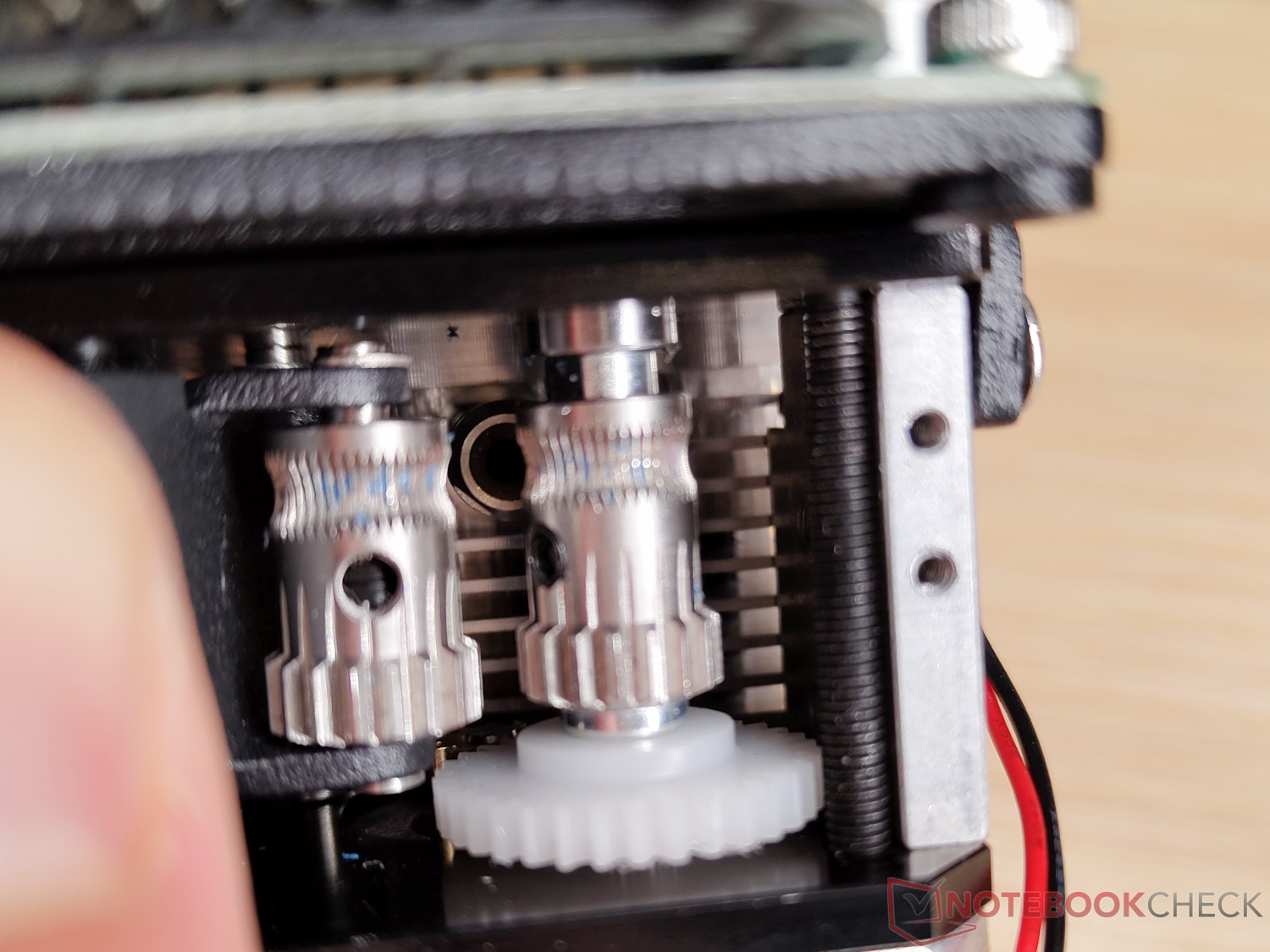

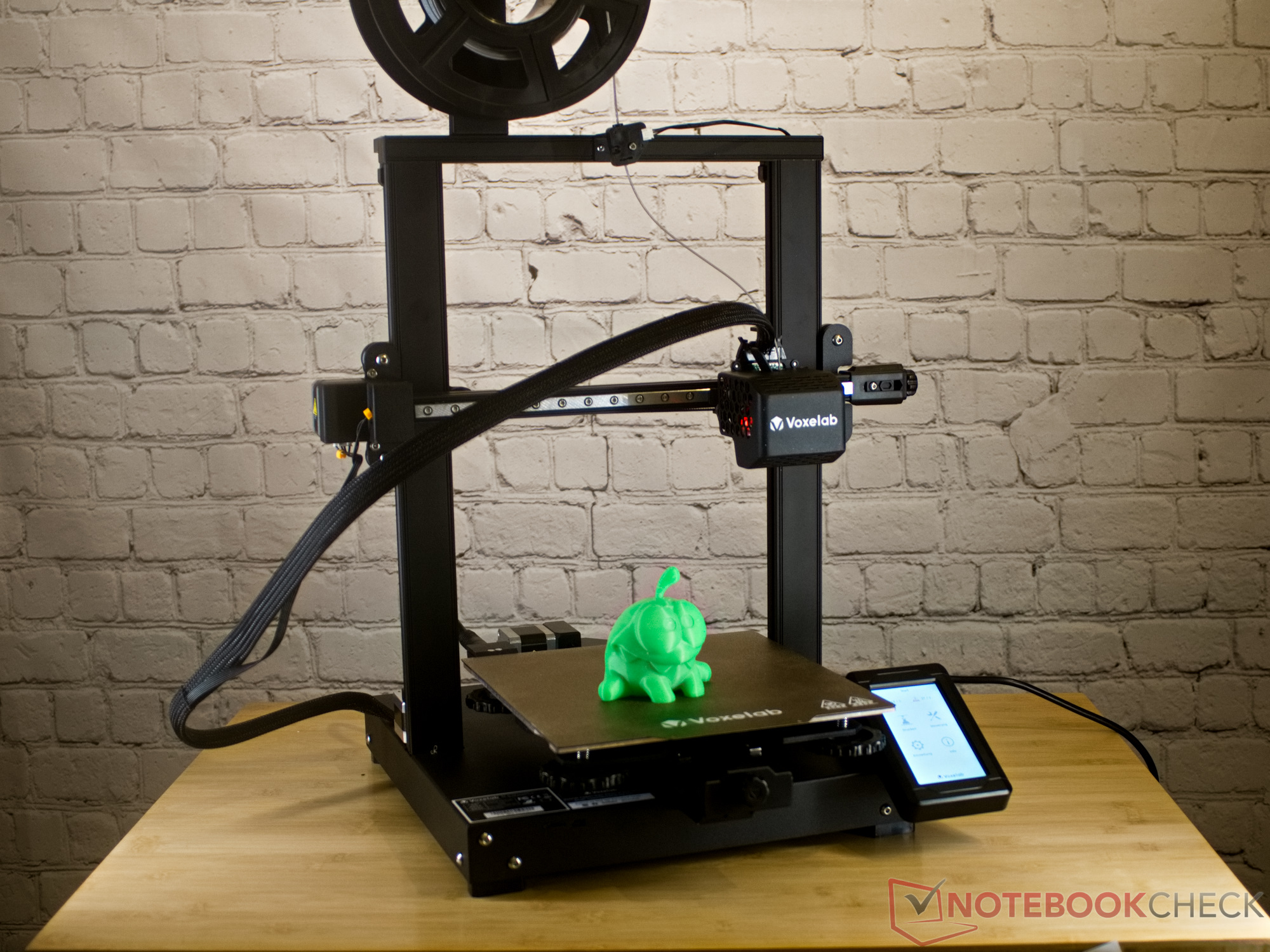

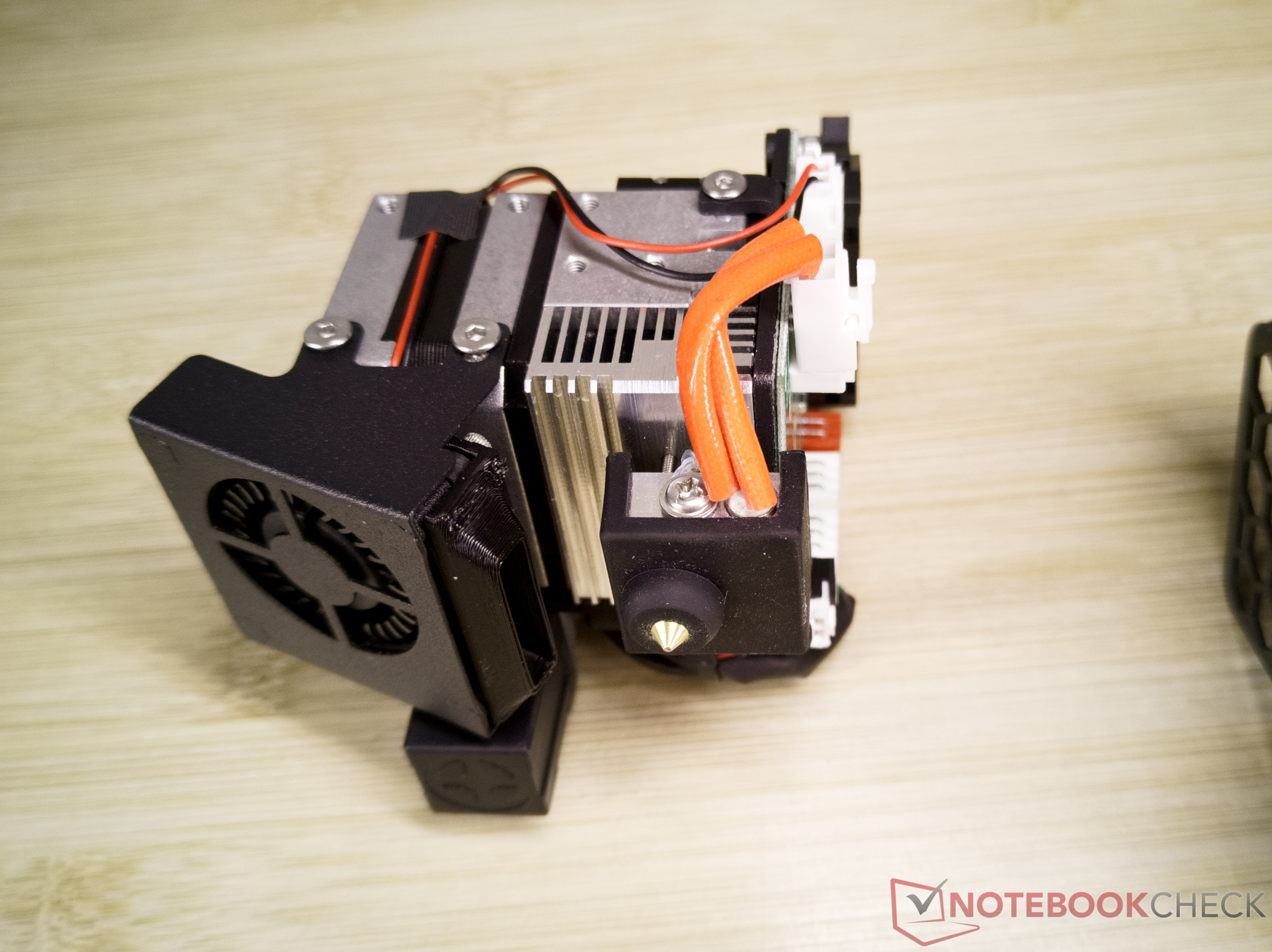

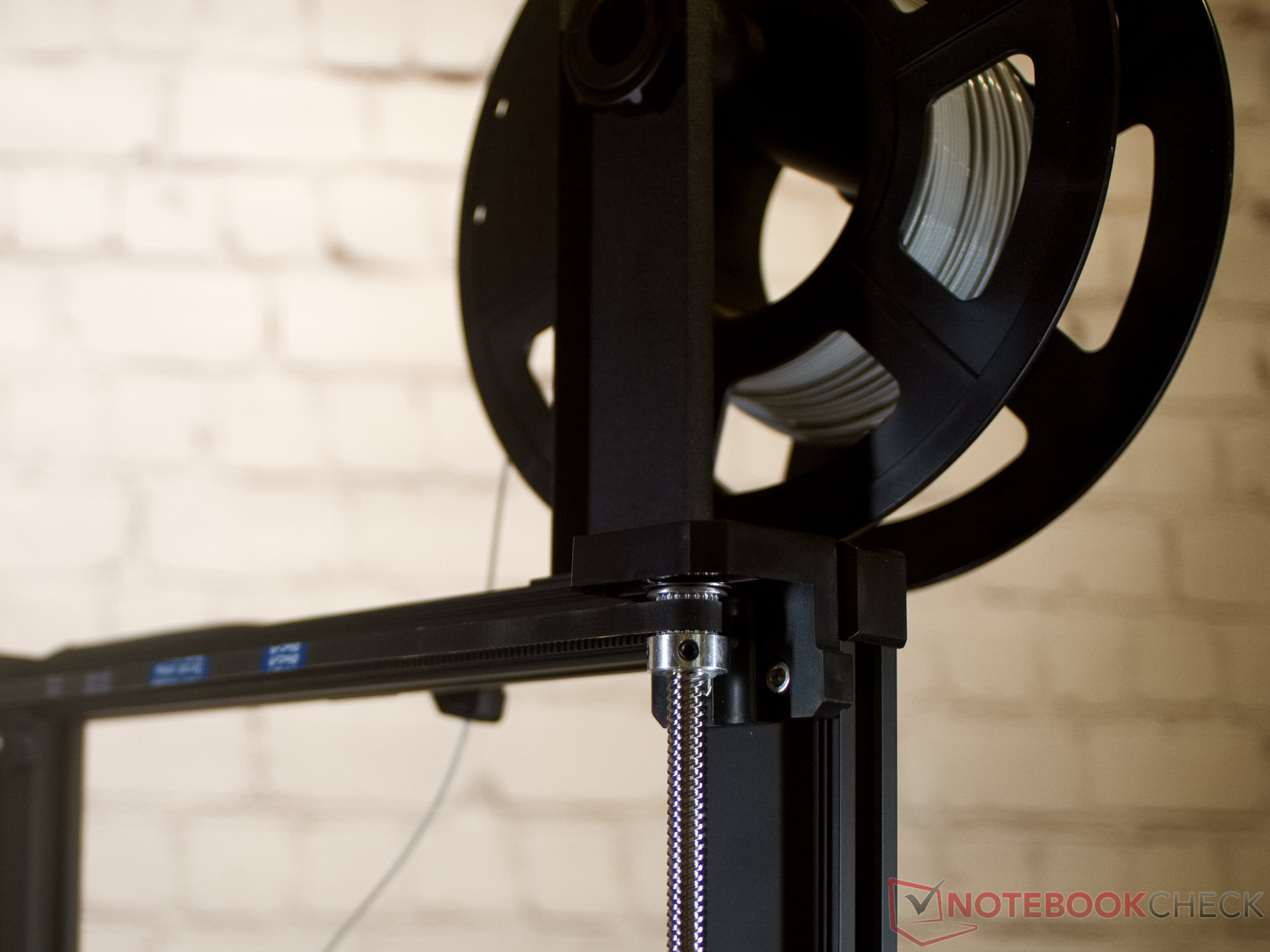

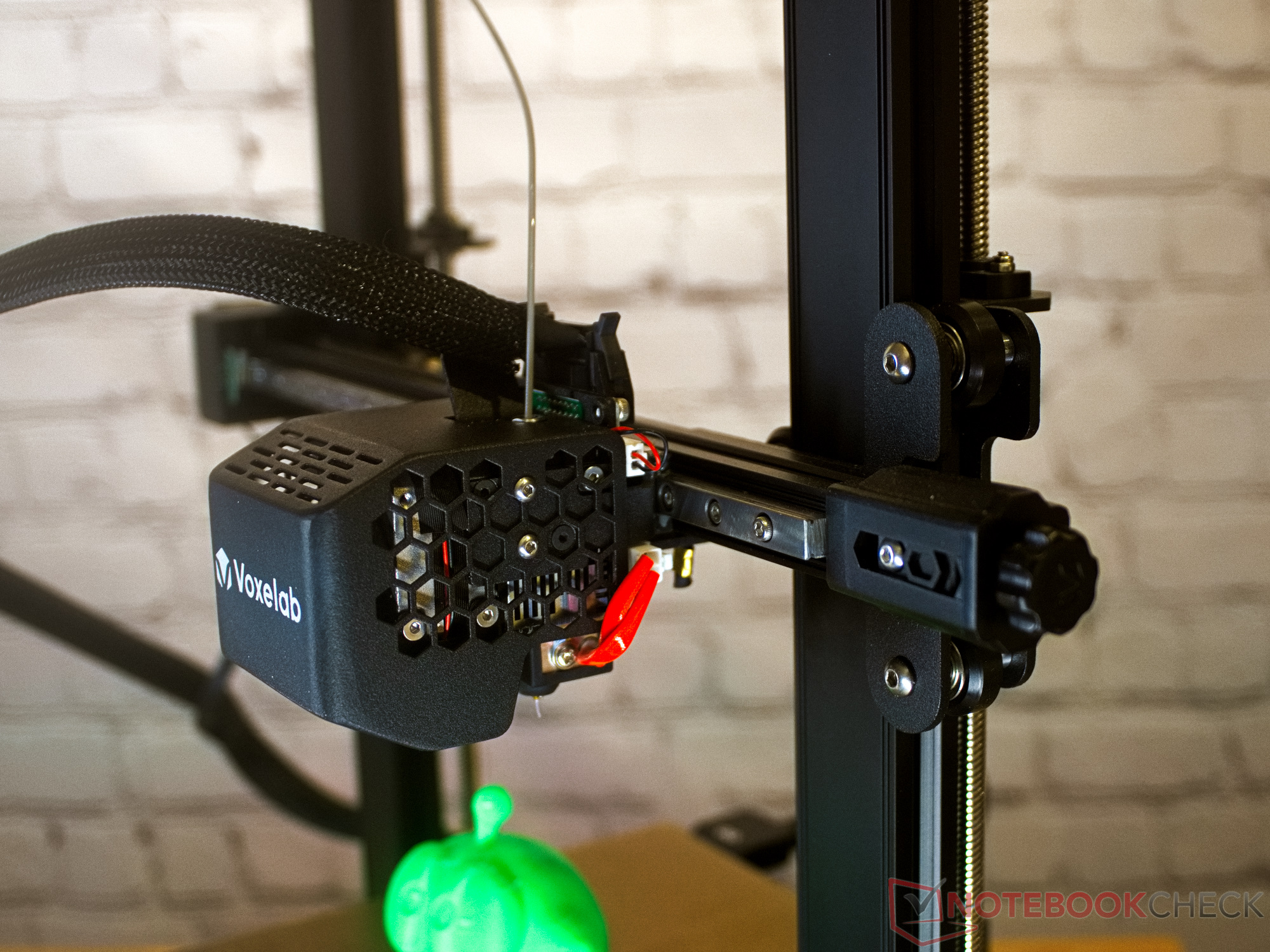

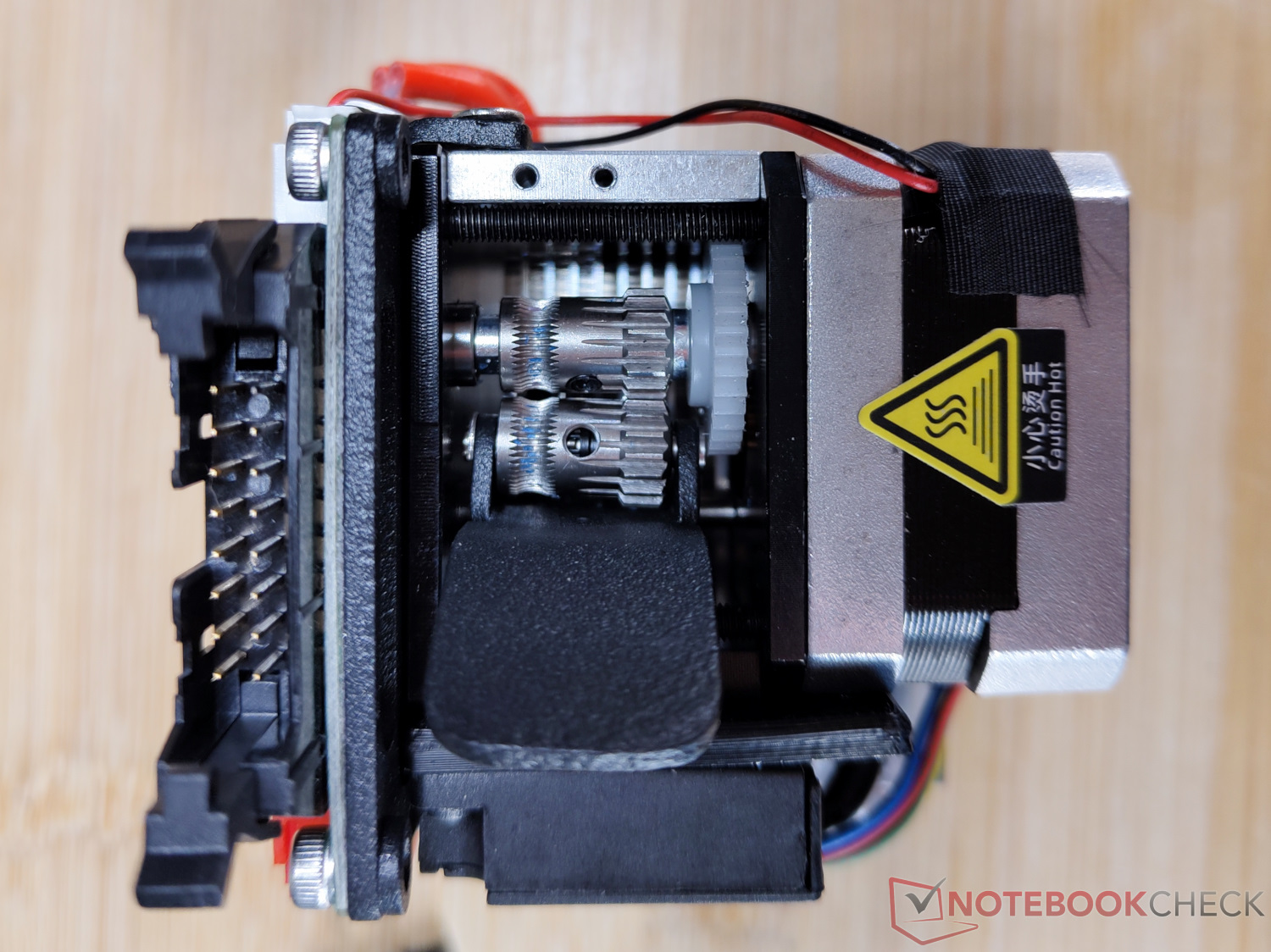

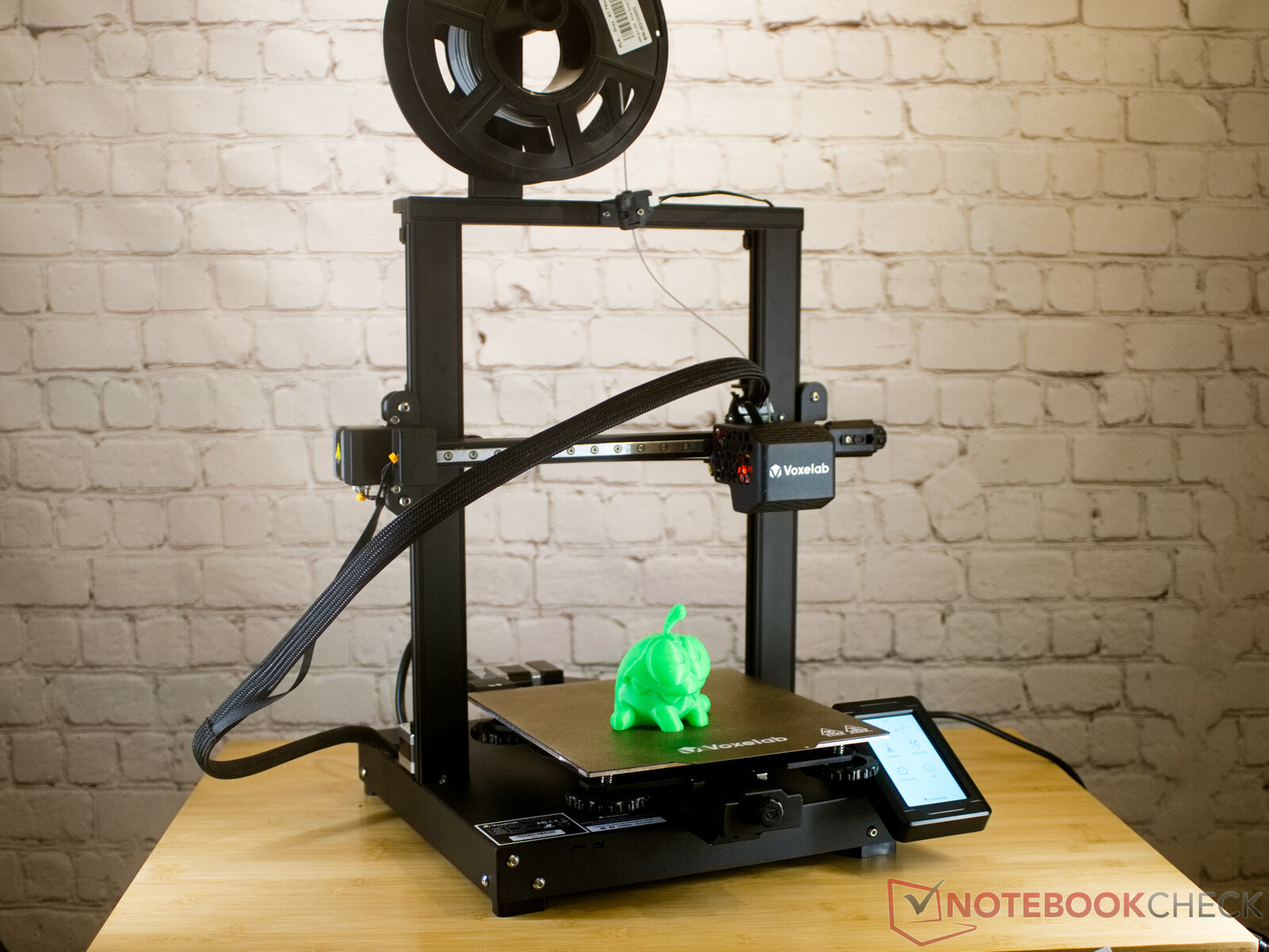

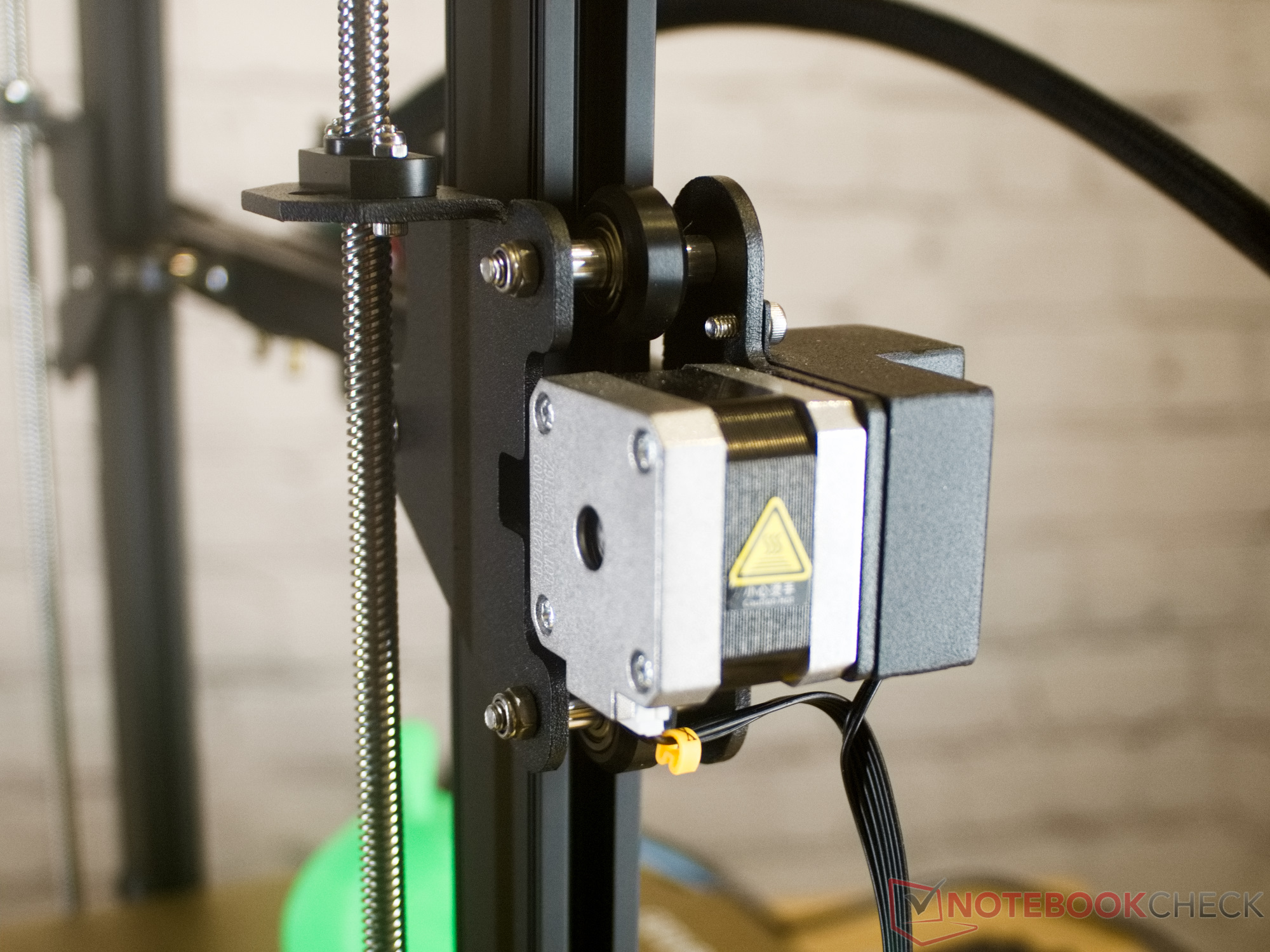

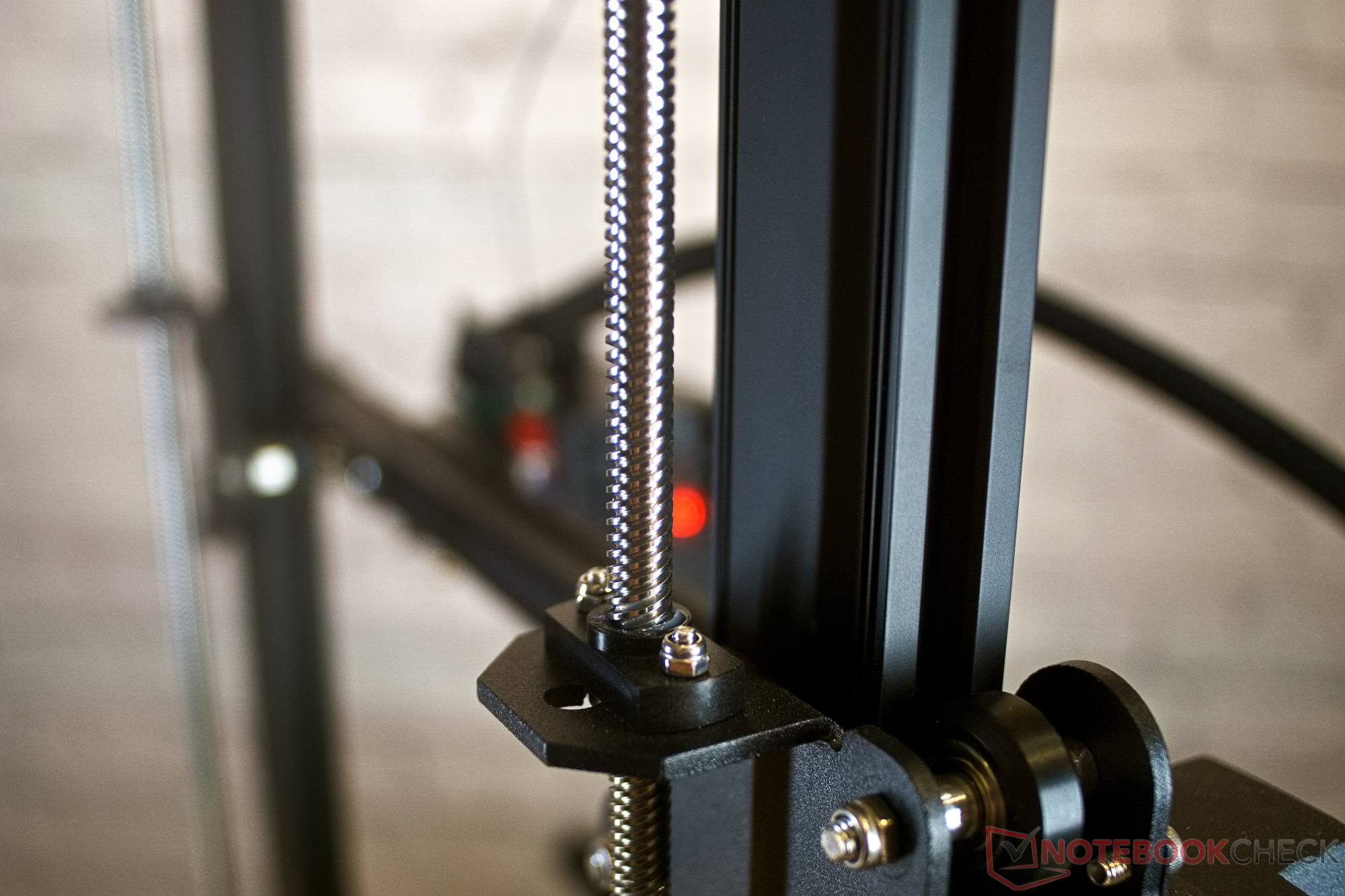

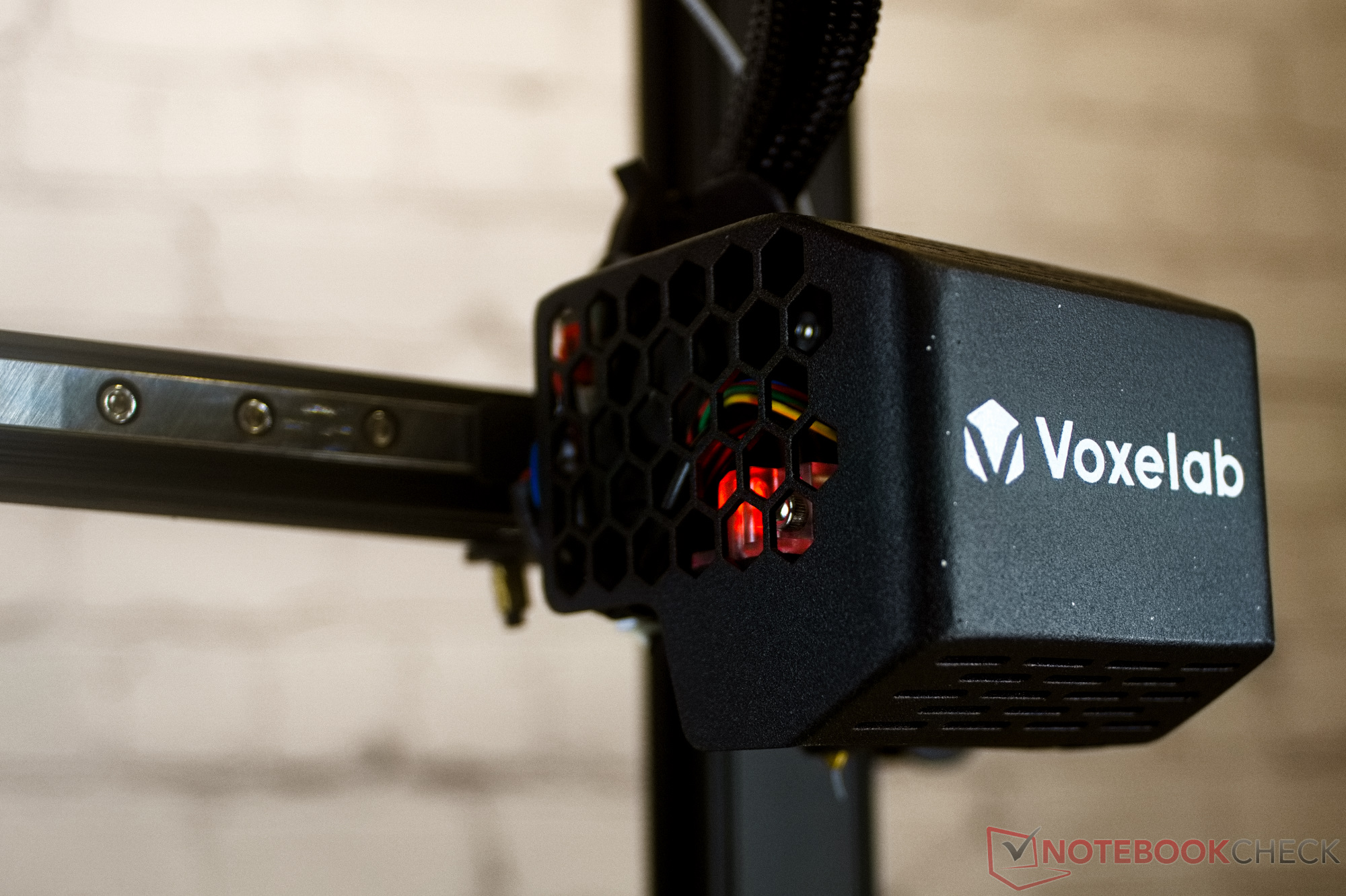

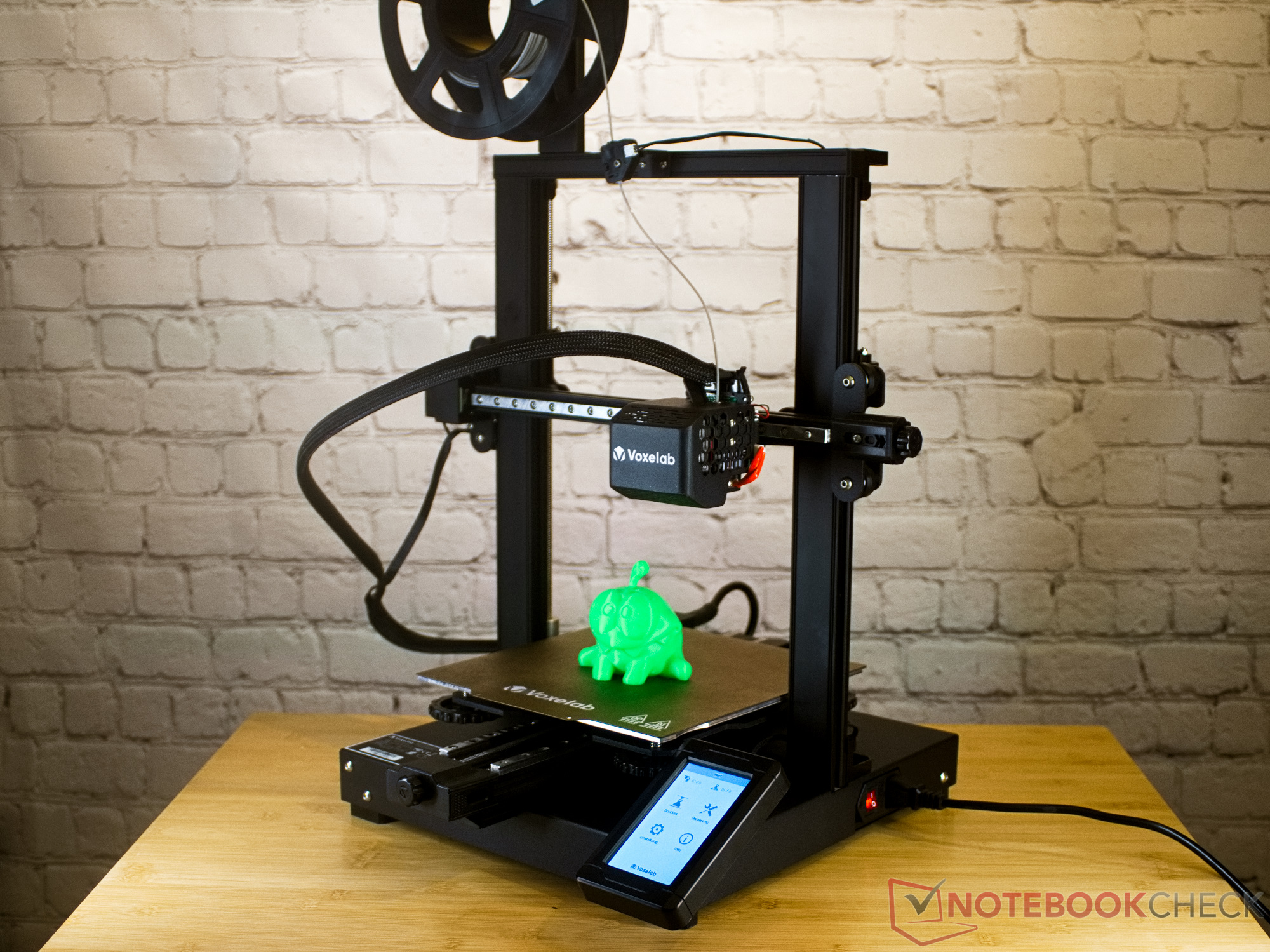

Vid en närmare granskning har Aquila S2 och D1 inte mycket gemensamt, men i slutändan är prestandadata för de två enheterna mycket lika. Varmänden i D1 är helt i metall och kan värmas upp till 300 °C. X- och Y-axlarna löper nu på linjära skenor och lager. Delrinrullar finns nu endast på Z-axeln, som drivs från båda sidor. I detalj är skrivhuvudet på D1 nu mycket likt den nuvarande utformningen av Crealitys Hotend- och extruderkombination. När det gäller utskriftsvolym motsvarar den nya enheten från Voxelab den nuvarande standarden för medelstora 3D-skrivare.

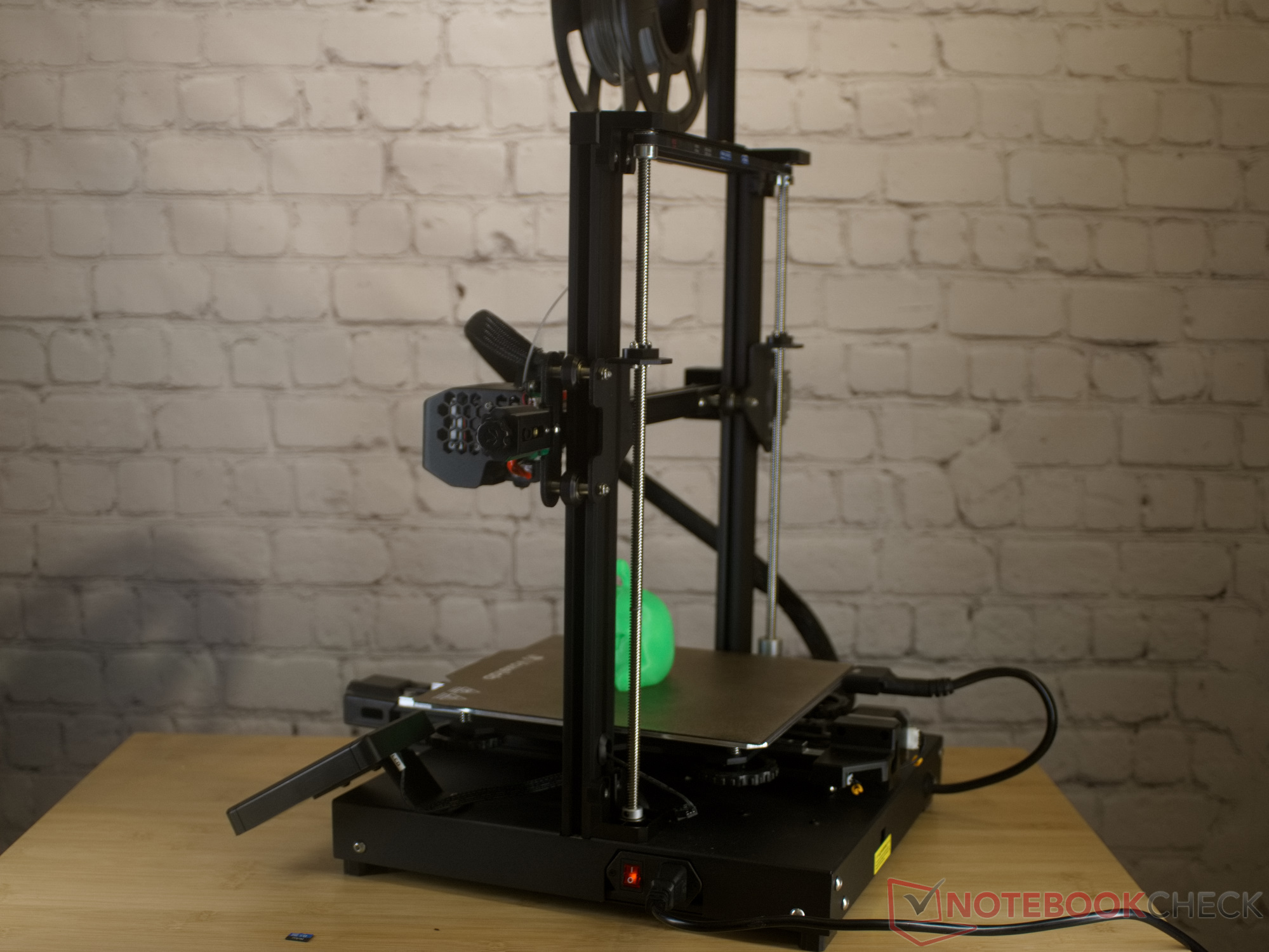

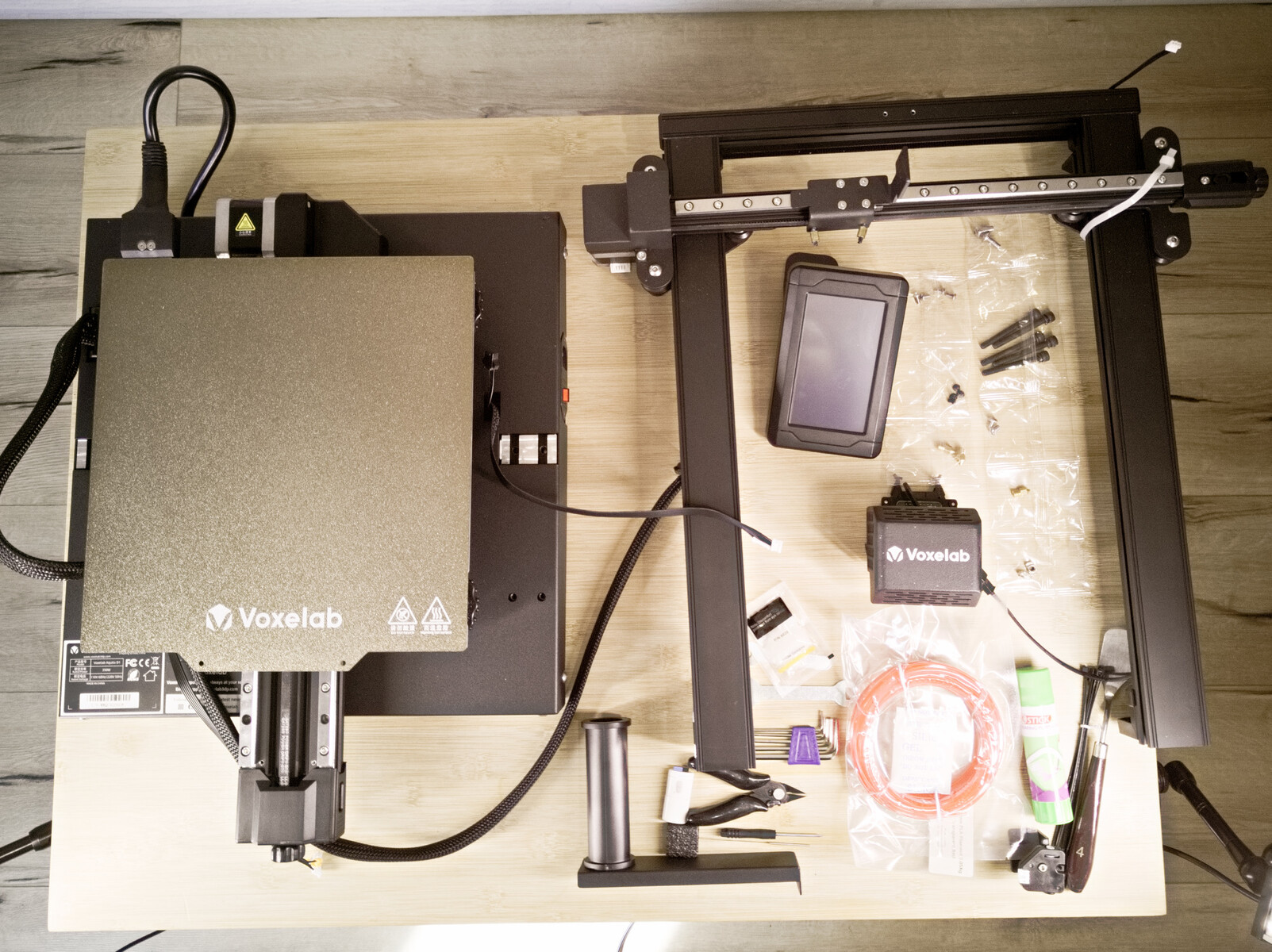

Precis som de flesta 3D-skrivare levereras Voxelab Aquila D1 i delar. Aquila inkluderar verktygen för montering direkt och packar några små föremål i lådan som kan vara användbara för senare drift. Som med de flesta 3D-skrivare av den här typen är monteringen inte särskilt komplicerad. Voxlab inkluderar också en tydlig instruktionsmanual. På sin höjd är monteringen av valvbågen lite krånglig, eftersom skruvarna måste skruvas i underifrån här, som vanligt. Vi tycker att alla delar passar ihop parallellt och i rät vinkel direkt. Så efter att vi har justerat remspänningarna på de två ställskruvarna och riktat in utskriftsbädden med de fyra ställskruvarna till skrivhuvudet, kan vi börja driftsätta den nya maskinen.

Det innebär att vi först kör igenom den automatiska nivelleringen av nätbädden. Med cirka åtta minuter tar denna process lite längre tid än med andra enheter. 3D-skrivaren saknar dock även den uppvärmda utskriftsbädden och behöver bara fyra minuter för att komma upp i driftstemperatur.

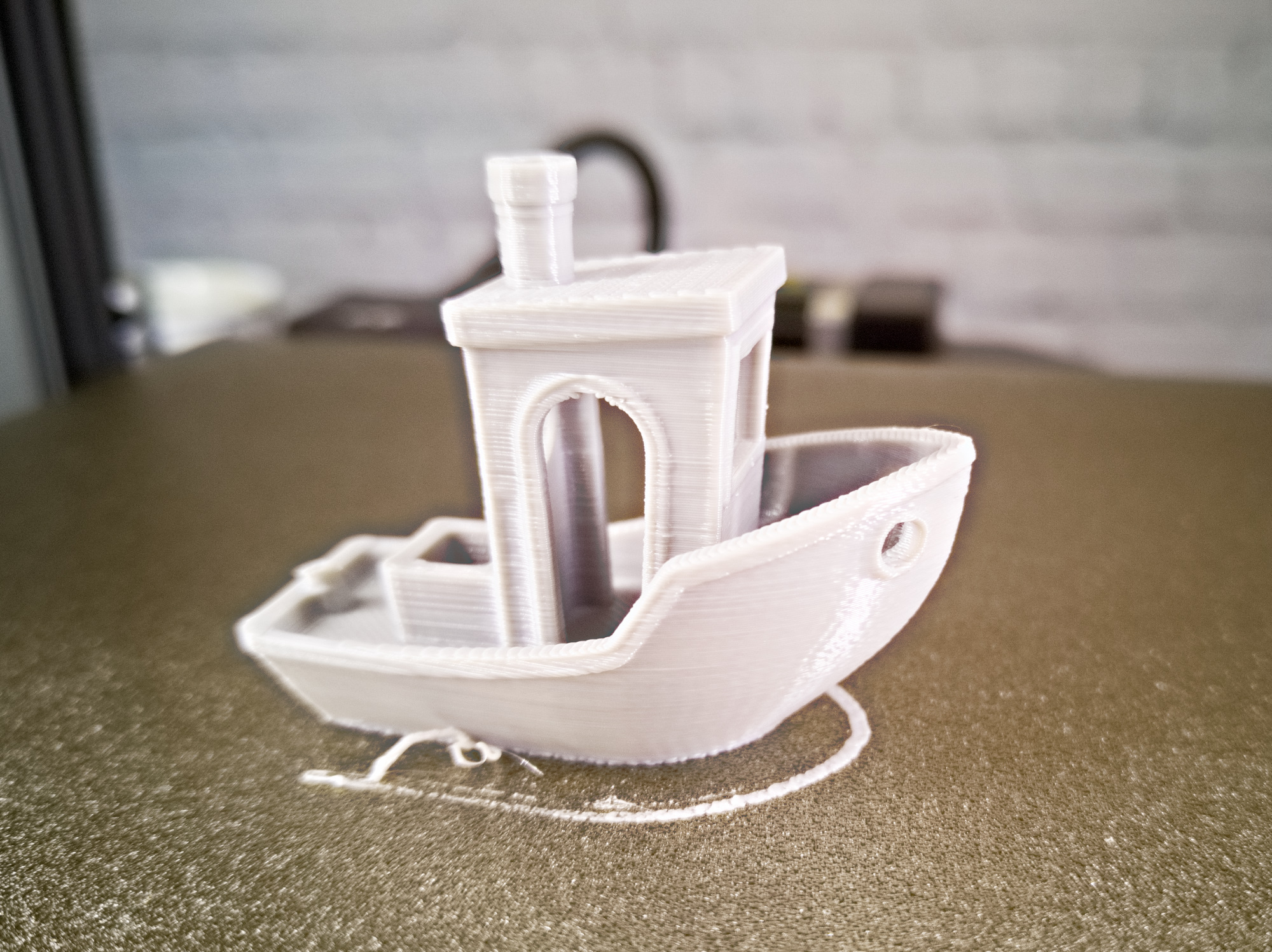

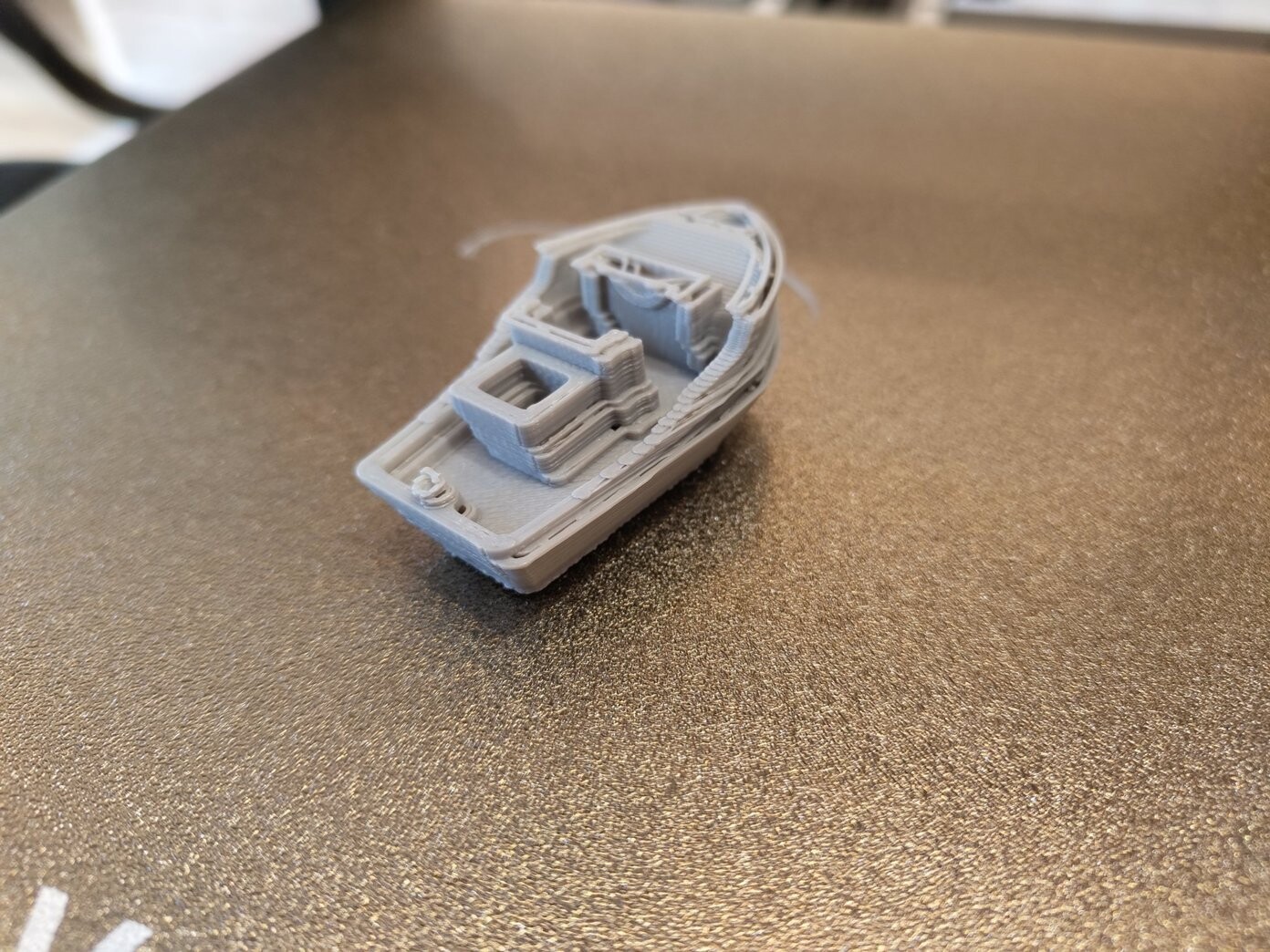

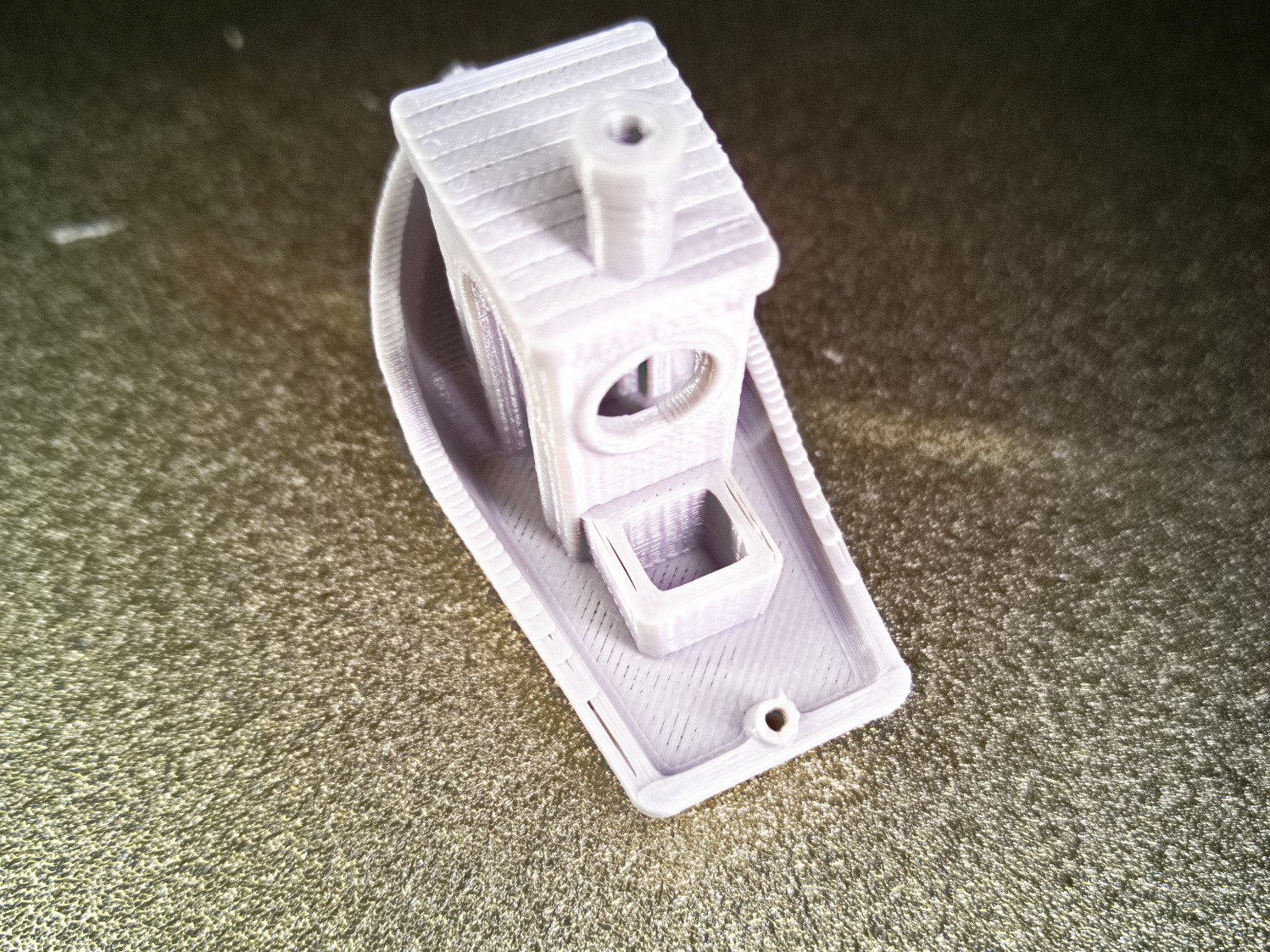

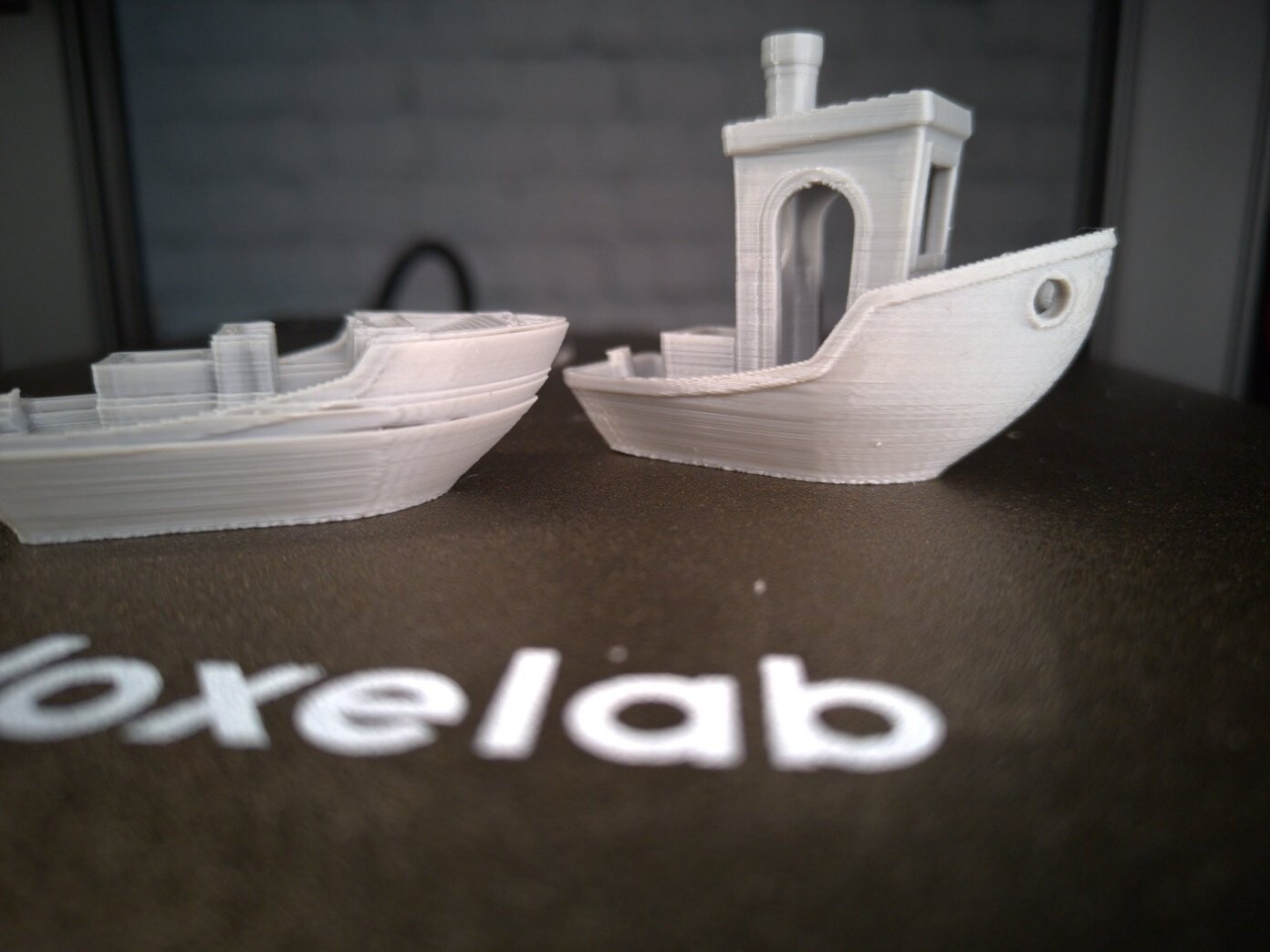

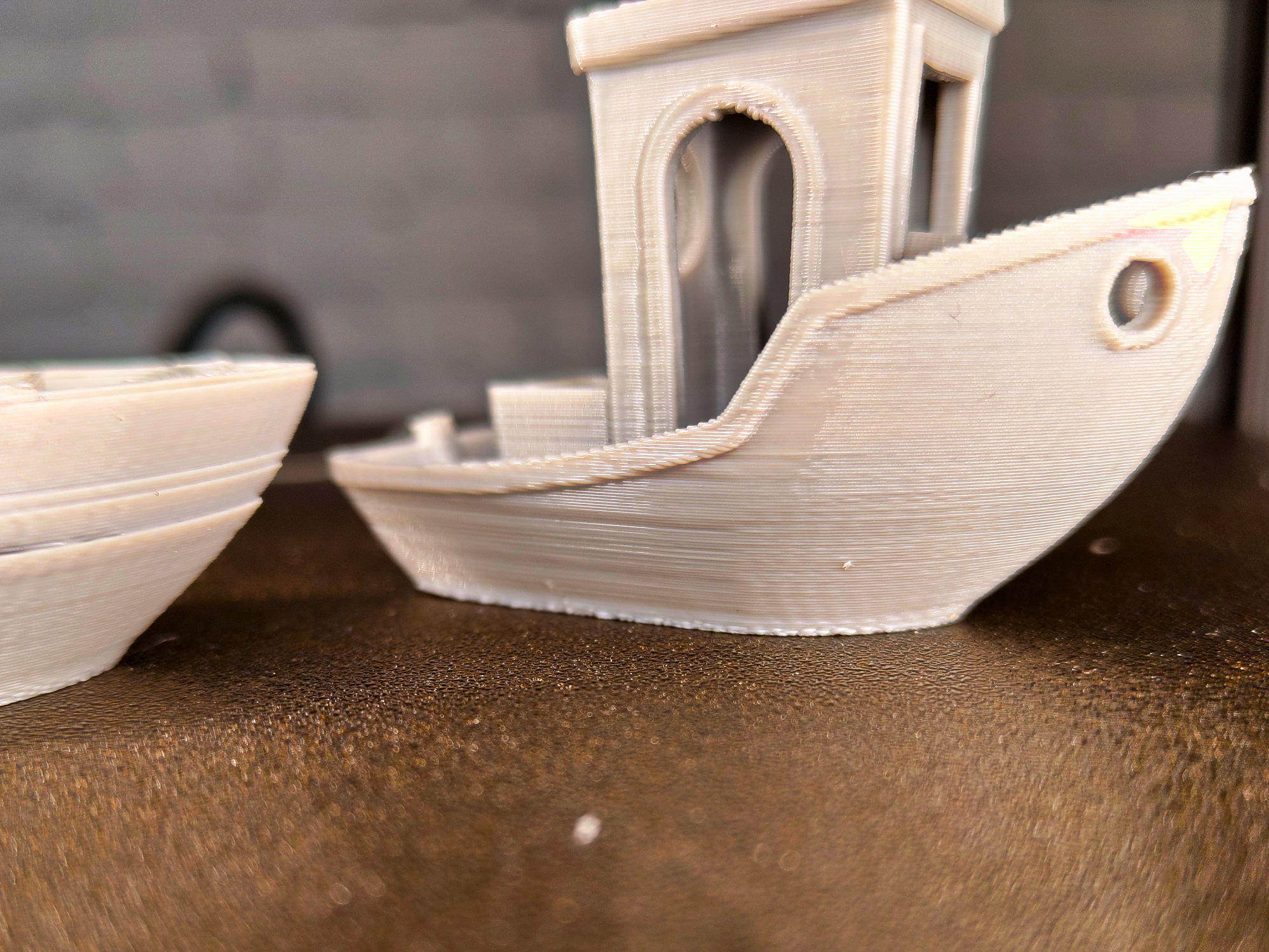

För det första testet valde vi den typiska 3D-Benchy. GCode för den kom från Voxelab på det medföljande microSD-minnet. Tyvärr blir en design- eller tillverkningsfel i Aqulila D1 uppenbar här: Den uppvärmda utskriftsbädden strålar också sin värme nedåt. Detta gör att komponenten som de linjära lagren och utskriftsbädden är fästa vid expanderar. De underliggande linjärstyrningarna förblir svala och den termiska expansionen orsakar mekaniska spänningar eftersom MGN-lagren inte kan kompensera för expansionen. Detta leder till att utskriftsbädden inte längre kan röra sig fritt, stegförluster uppstår och utskriftsmodellen skrivs ut förskjutet. Nyckelordet här är lagerförskjutning.

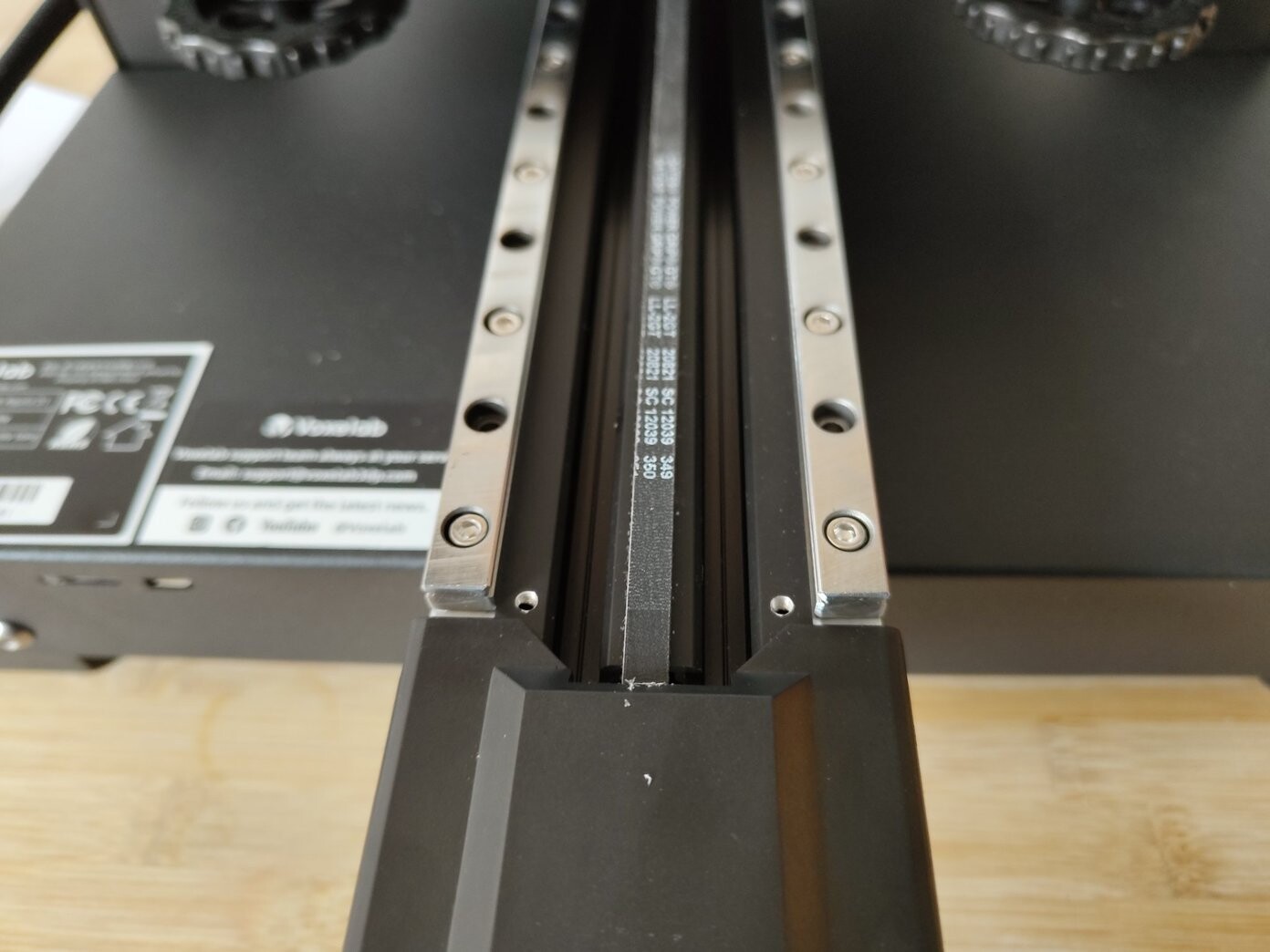

Vår första reparation var därför nödvändig innan vi ens hade avslutat den första utskriften. Lösningen på problemet var relativt enkel. En av de två parallella linjära skenorna måste ges ett minimalt spel för att kompensera för termisk expansion under drift. För att göra detta räckte det med att lossa skruvarna på den högra skenan. Här krävs fingertoppskänsla eftersom skruvarna måste lossas precis så mycket att skenan kan röra sig något i planet, men inte så mycket att den kan lyfta från den planfrästa basen. För de tekniskt kunniga läsarna måste det ha skett ett misstag under 3D-skrivarens tillverkningsprocess. Skruvarna på den högra skenan har dragits åt med ett för högt vridmoment. Detta resulterar i två fasta lager. På det sätt som Voxelab har fräst aluminiumprofilen är den högra skenan avsedd som ett flytande lager. Valet av skruvar och åtdragningsmoment förhindrar dock detta. Vår lösning kan dock inte vara permanent, eftersom skruvarnas position måste kontrolleras om och om igen. På lång sikt bör vi byta till PTFE-brickor här. För att minska temperaturfluktuationerna under tryckbädden är det också vettigt att använda tryckbäddsisolering (cirka 10 euro på Amazon). Detta sparar också energi.

Efter modifieringen gick Voxelab Aquila D1 bra. Problemen med lagerförskjutningar löstes för tillfället.

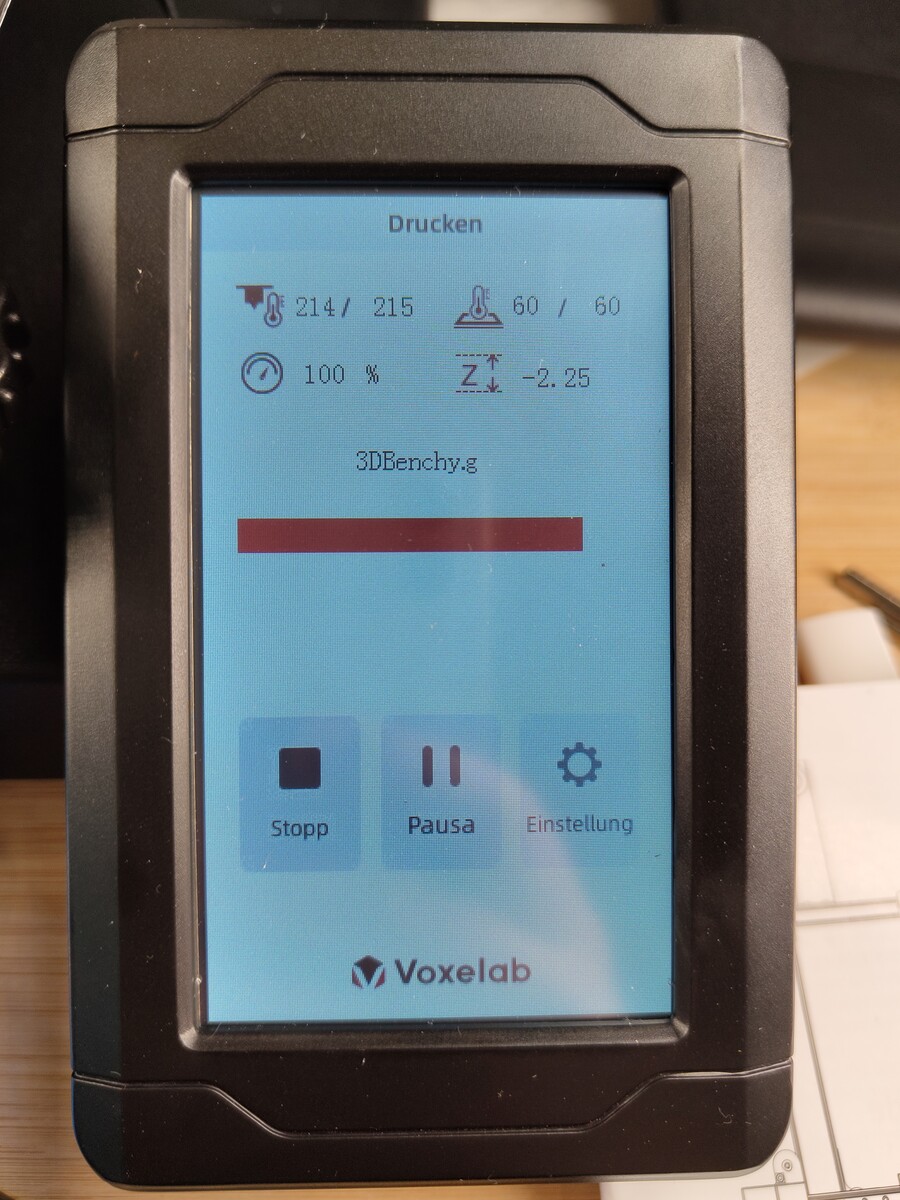

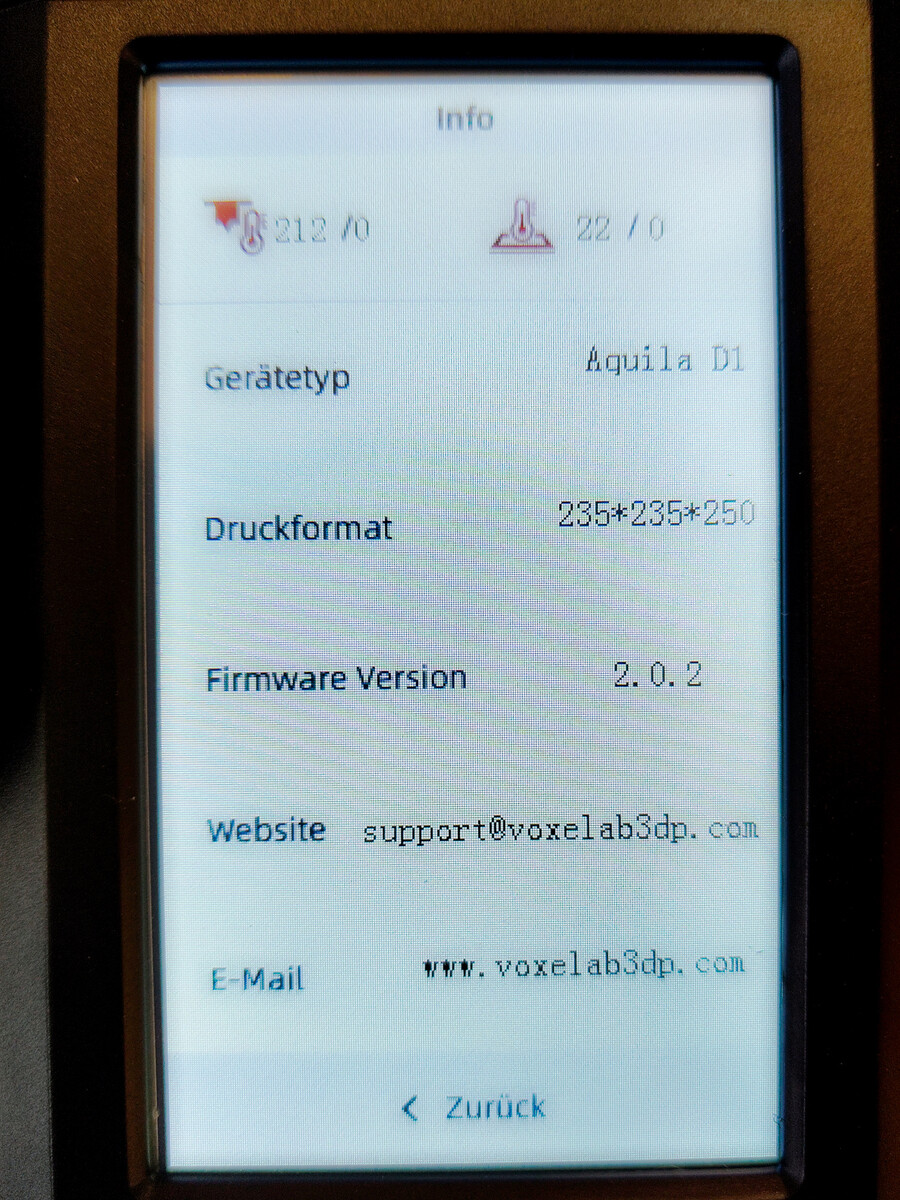

Pekskärmar för styrning av många 3D-skrivare har också etablerats på Voxelab. Användargränssnittet är ganska enkelt och finns översatt till flera språk. Tyvärr märkte vi dock att Voxelab gjort flera stavfel vid översättningen till tyska. Lite senare märker vi att Voxelab har blandat ihop Yes och No i översättningen. Om du vill avbryta eller pausa en utskrift får du ett bekräftelsefält med frågor som Cancel print?, Suspend print? eller Continue print? För att bekräfta måste du dock trycka på Nej här. I engelska och franska lägen har de två inmatningsfälten korrekt text. De som förstår något av de andra språken som skrivaren erbjuder bör nog hellre välja dessa. Vi har skickat all information om felet till tillverkaren. Voxelab har dock ännu inte kunnat åtgärda felet.

Bortsett från felen i den tyska översättningen är gränssnittet dock ganska bekvämt. Numeriska värden kan matas in via ett sifferfält och de vanliga kontrollalternativen finns tillgängliga. Endast en guide för manuell justering av utskriftsbädden och ett inställningsalternativ för extruderingsfaktorn är inte tillgängliga.

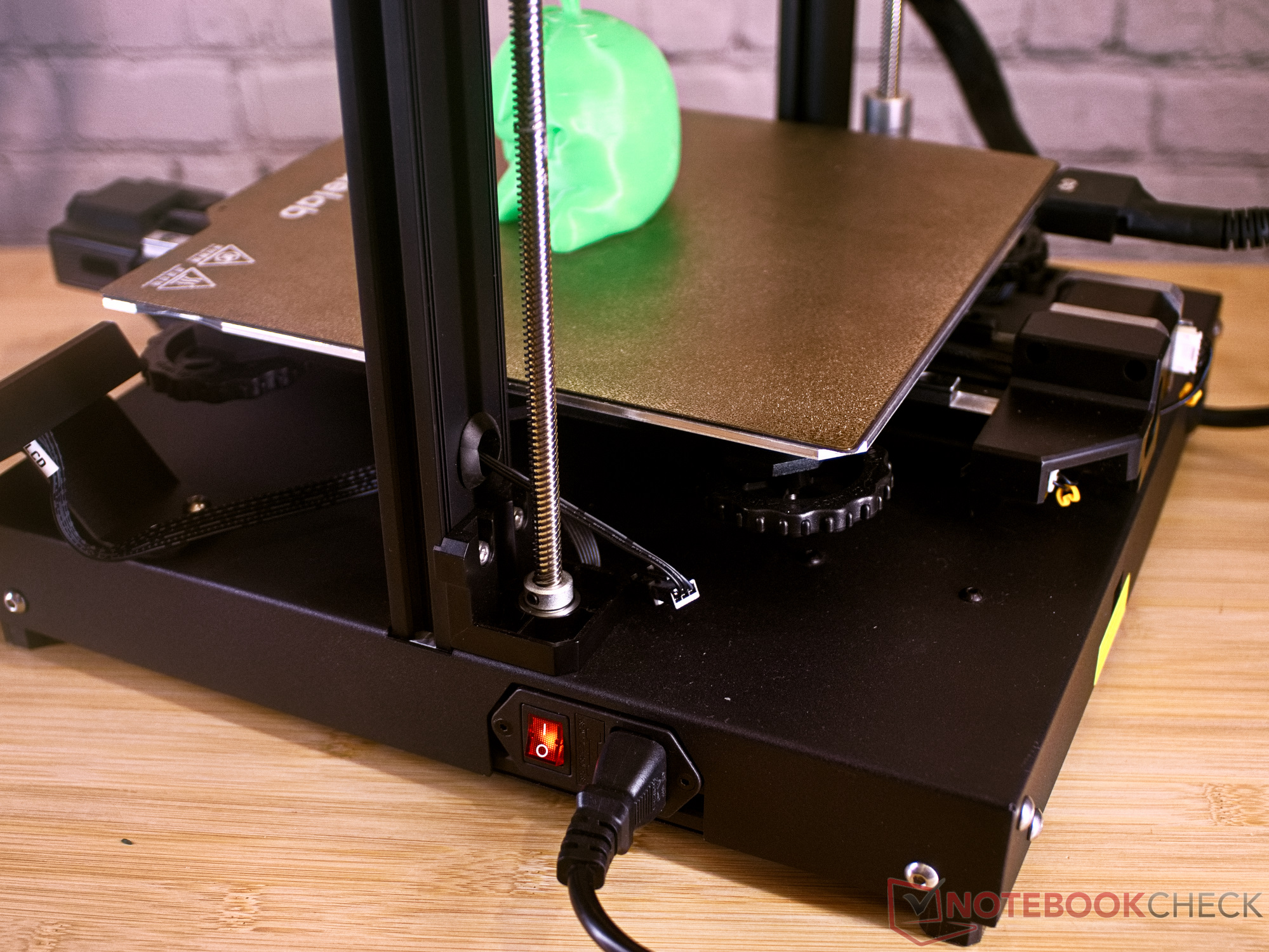

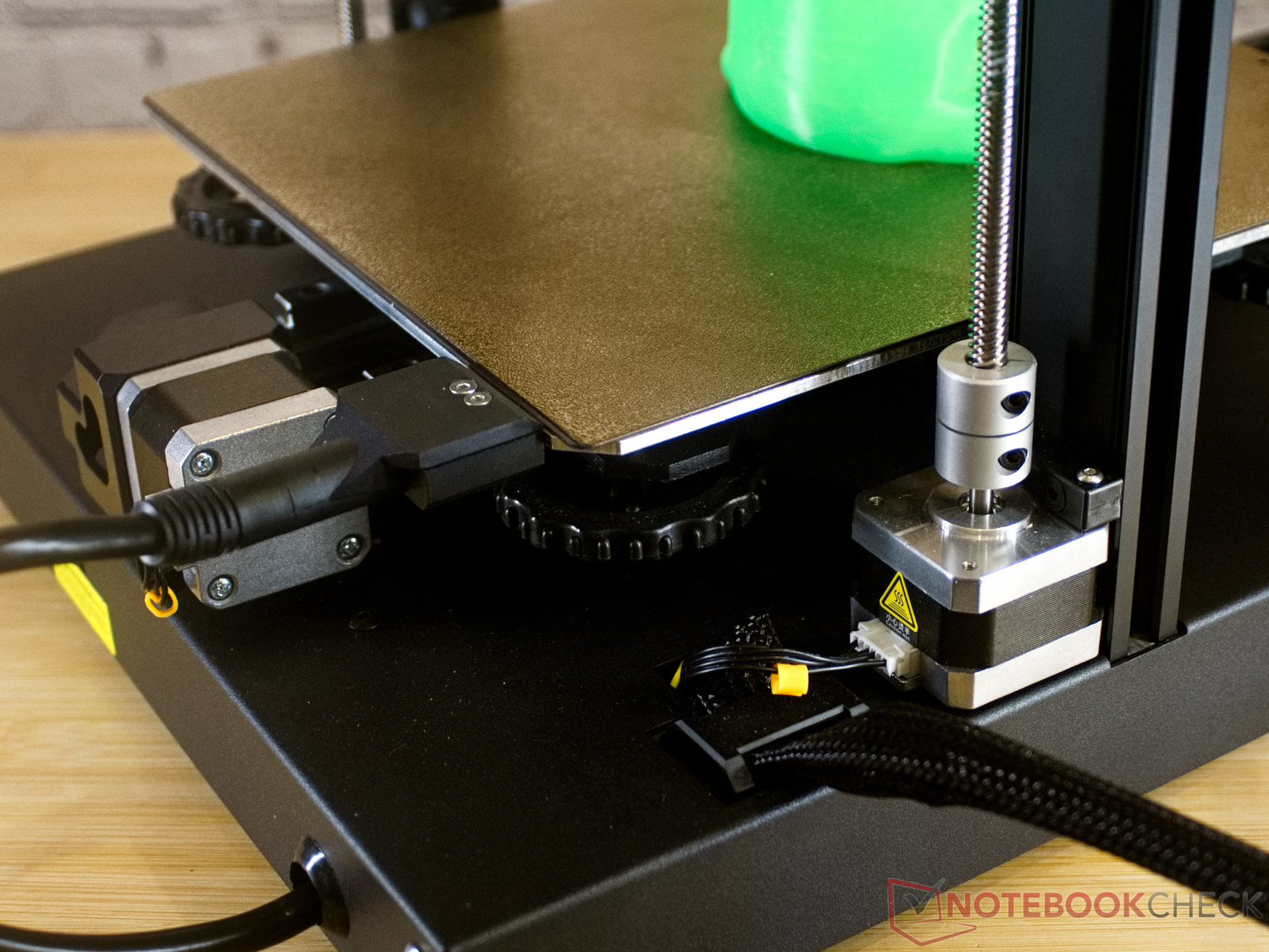

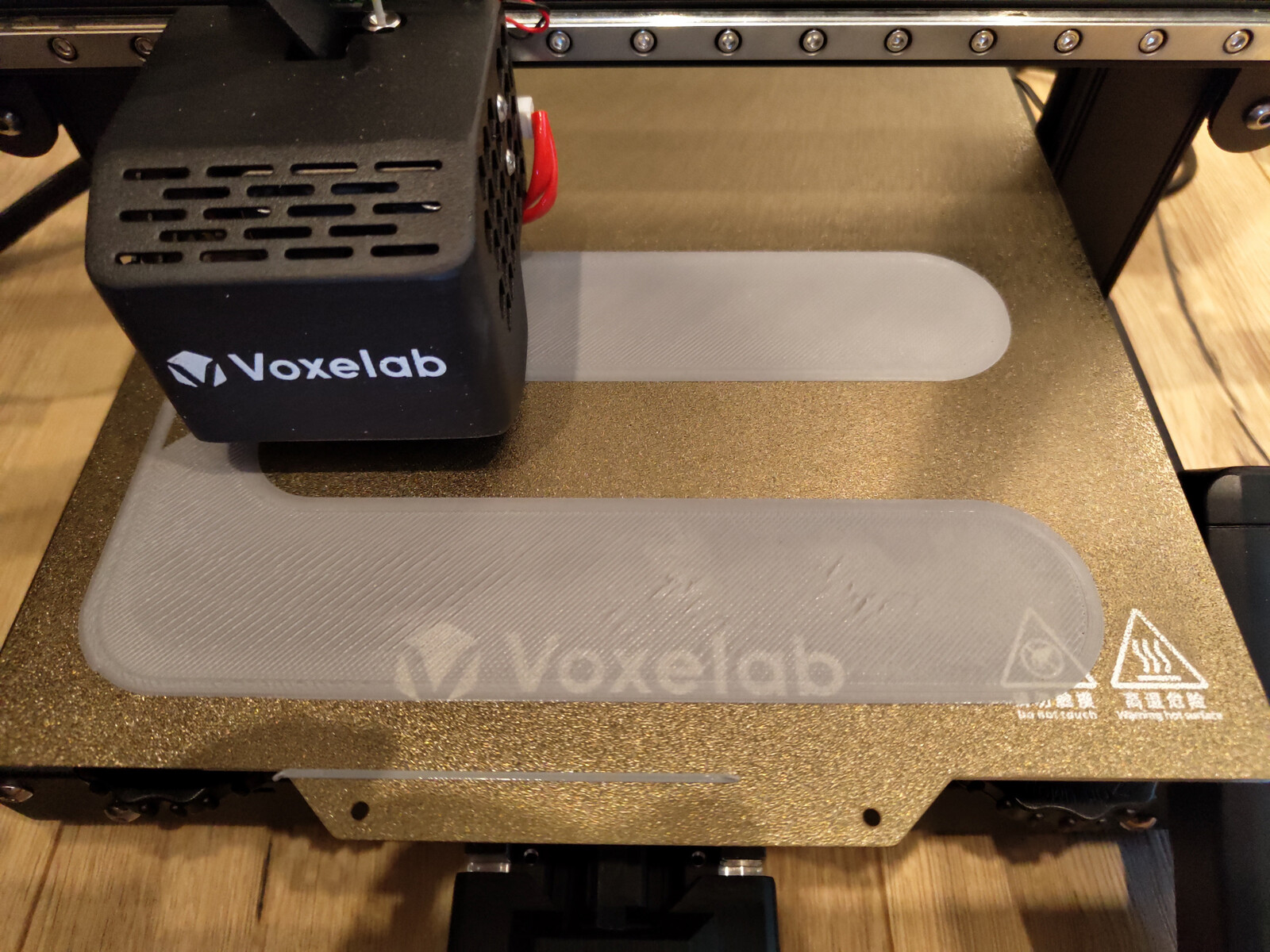

Utskriftsbädden verkar vara samma standardkomponent som vi senast såg påAnycubic Cobra 2. En ca 2 mm tjock aluminiumplatta utgör basen här. Detta kan värmas upp från undersidan. På ovansidan har en magnetfolie limmats fast nästan över hela ytan. Den PEI-belagda fjäderstålsplattan fäster på denna. Utan isolering från undersidan måste 24 V-värmaren permanent tillföra energi här och det tar lite längre tid att värma upp den. Om man bestämmer sig för att installera en lämplig isoleringsplatta bör detta, förutom de energibesparande fördelarna, också säkerställa en bättre rörlighet för utskriftsbädden, eftersom utskriftsbäddens stöd värms upp mindre.

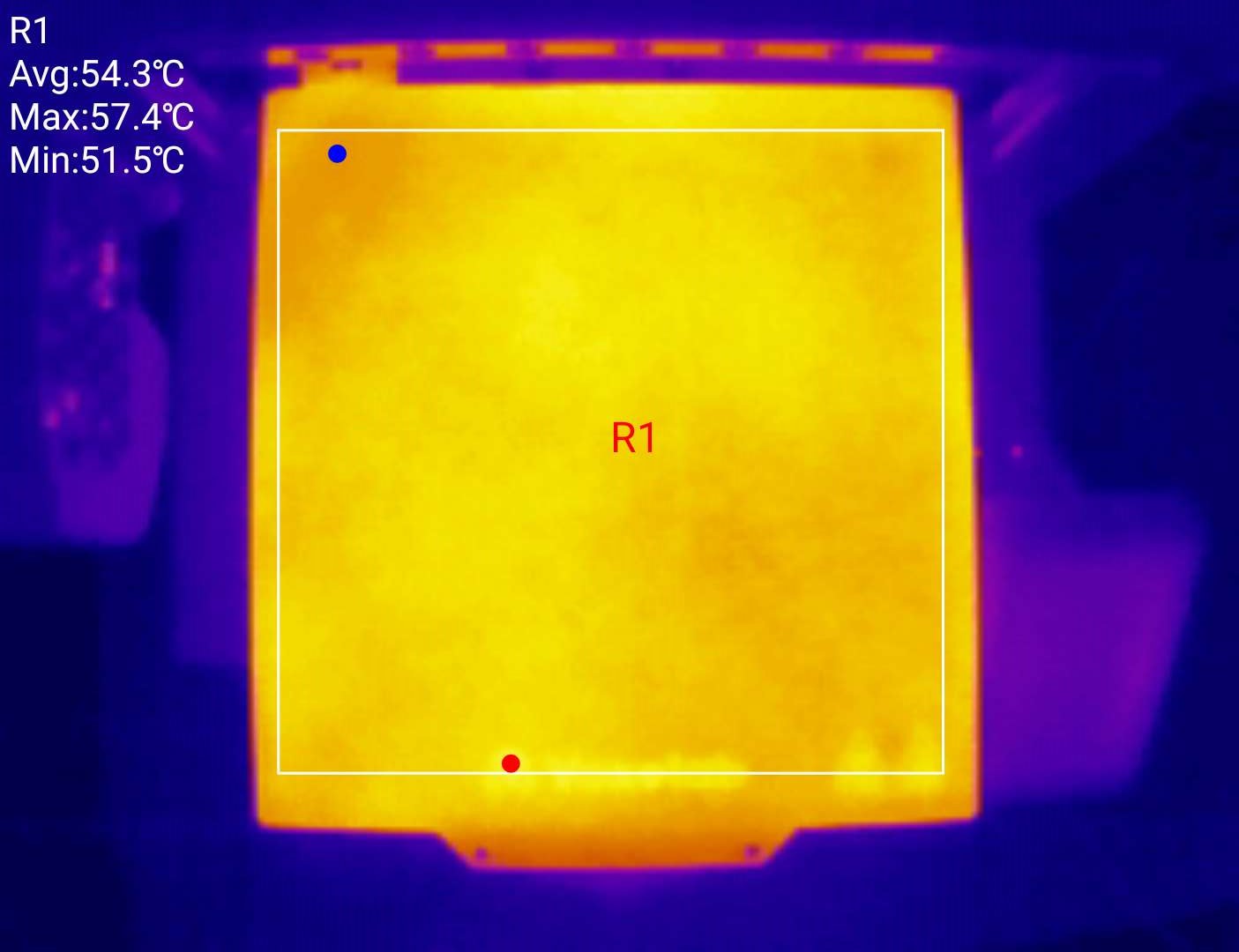

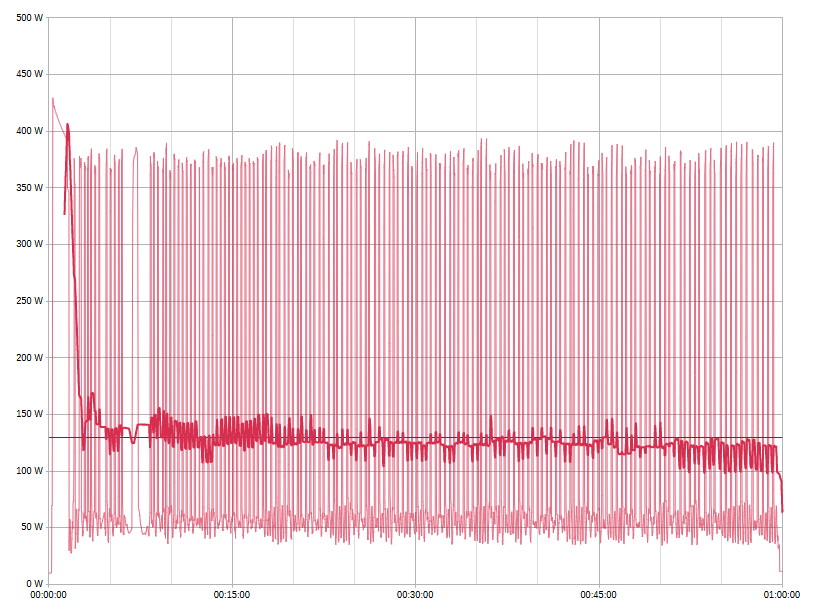

Tack vare 400 watt värmeeffekt kan utskriftsbädden gå från 22 °C rumstemperatur till en utskriftstemperatur på 60 °C på mindre än tre minuter. Det tar drygt fem minuter att nå 90 °C.

Voxelab Aquila D1 mäter utskriftsbädden med en induktiv närhetssensor på 25 punkter. Före detta värms utskriftsbädden upp till en driftstemperatur på 60 °C. Detta har visserligen fördelen att skrivaren tar hänsyn till skrivarbäddens värmeutvidgning, men induktiva sensorer är mycket temperaturberoende. Felaktigheter kan därför uppstå här så snart utskriftsbädden inte värms upp mycket jämnt. I testet märkte vi dock inga problem med sensorns noggrannhet. Efter att munstycksavståndet har ställts in manuellt, skriver Aquila D1 ut hela utskriftsbädden på ett nästan optimalt avstånd. Totalt tar mätprocessen cirka åtta minuter.

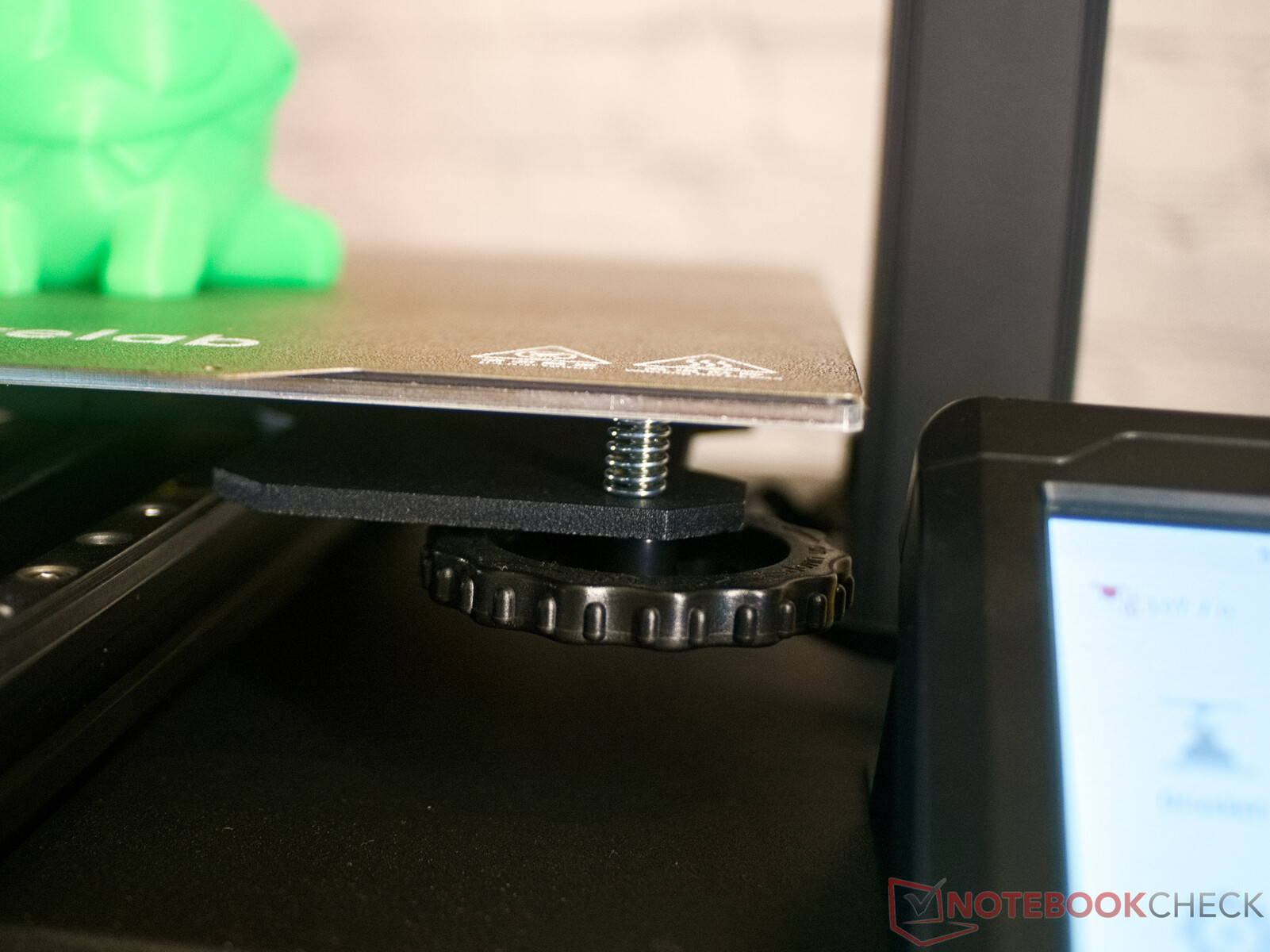

3D-skrivarens utskriftsbädd kan också justeras manuellt. Justeringsskruvar finns i alla fyra hörnen för detta ändamål. Du hittar dock ingen assistent för manuell justering av skrivarbädden. Du måste alltså flytta skrivhuvudet och utskriftsbädden för hand eller mata in motsvarande kommandon på datorn via det seriella gränssnittet.

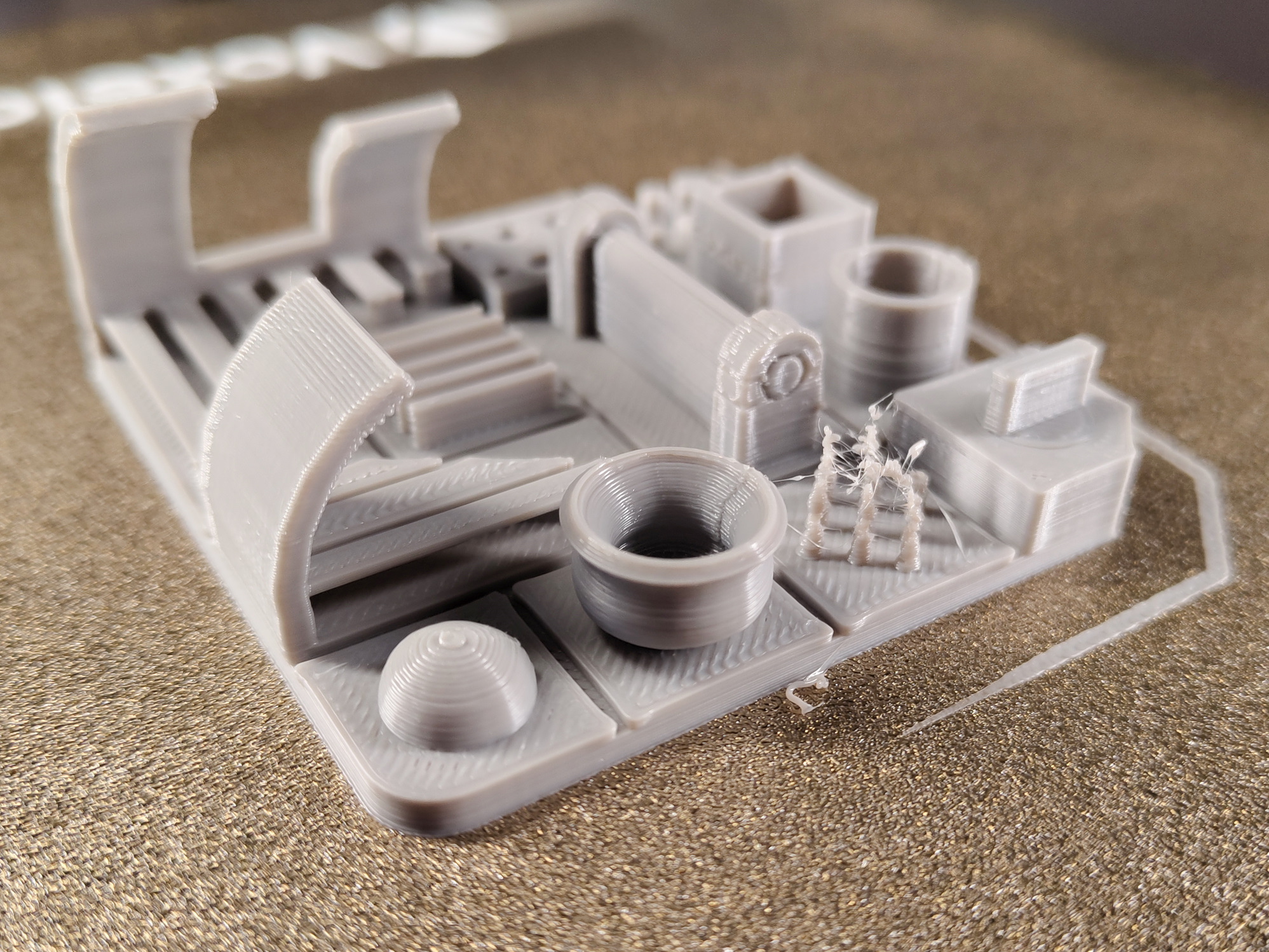

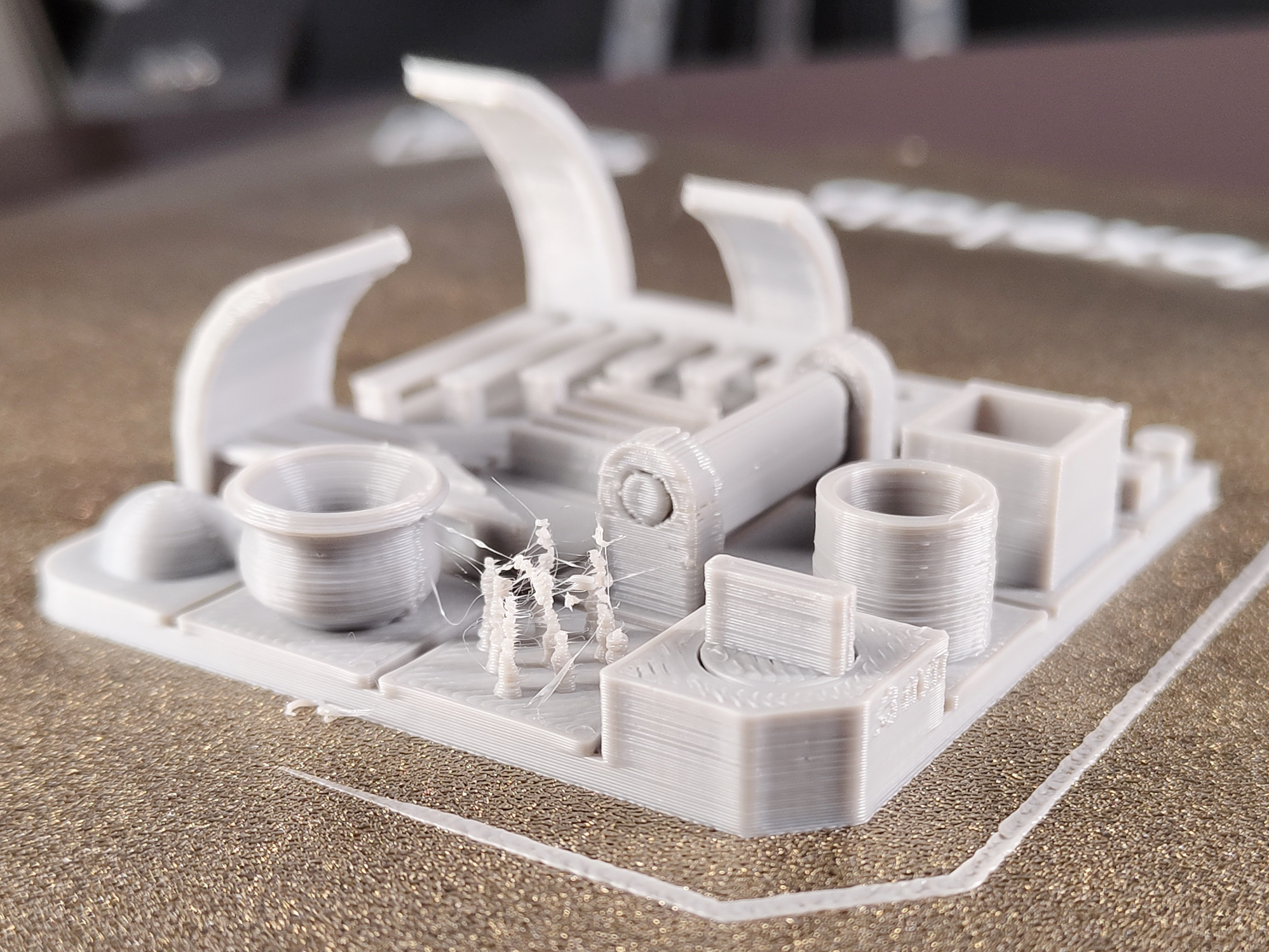

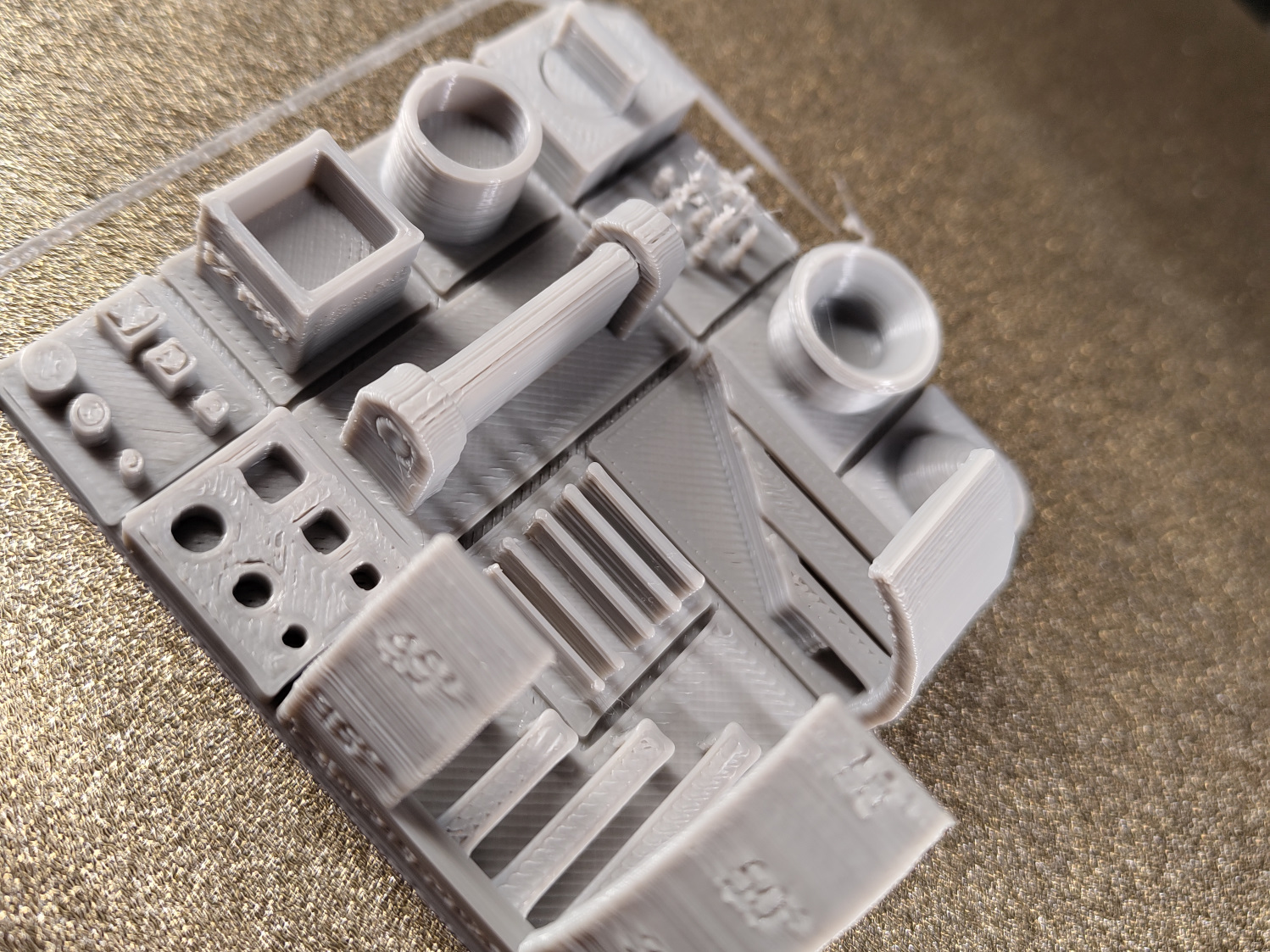

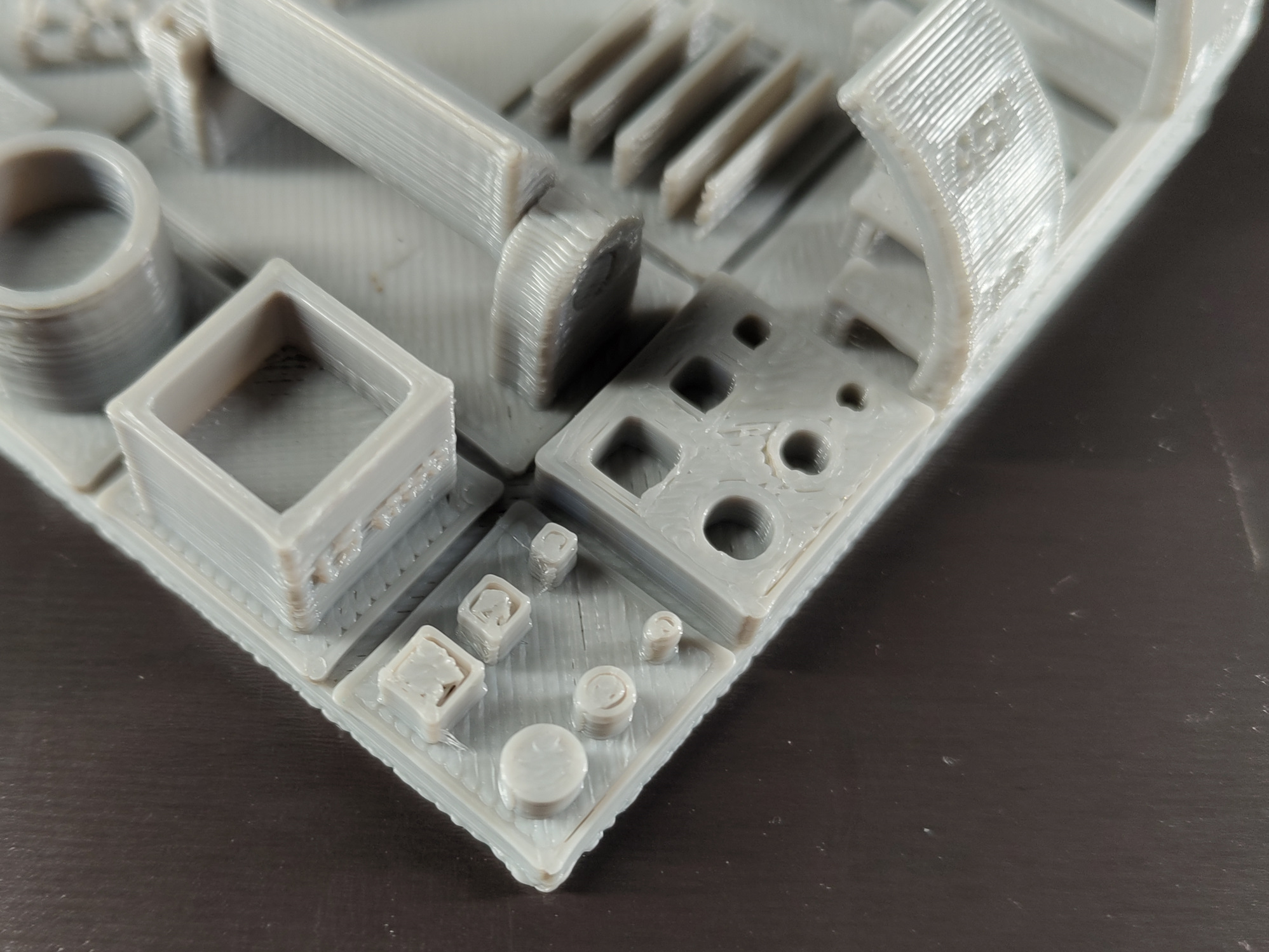

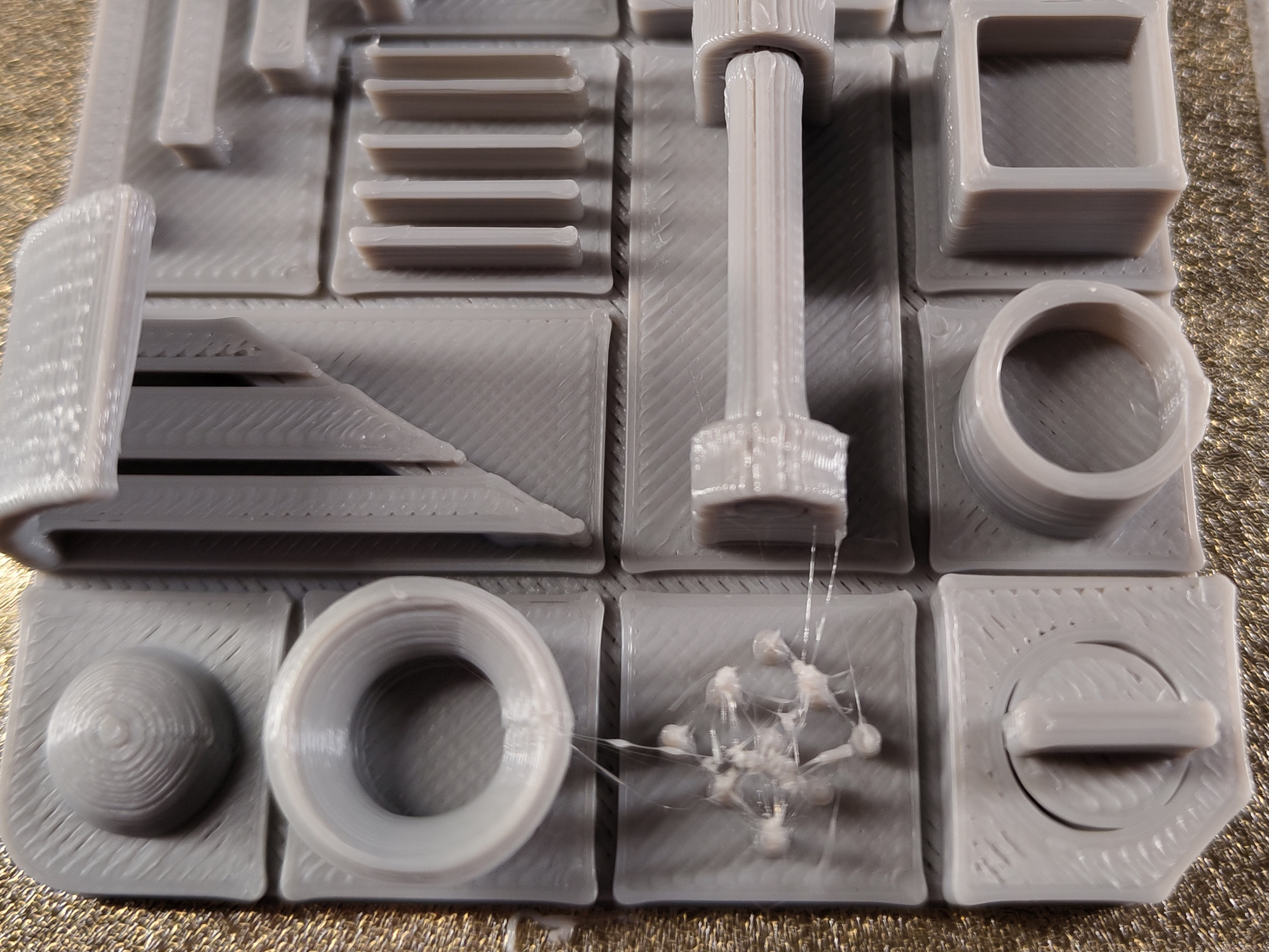

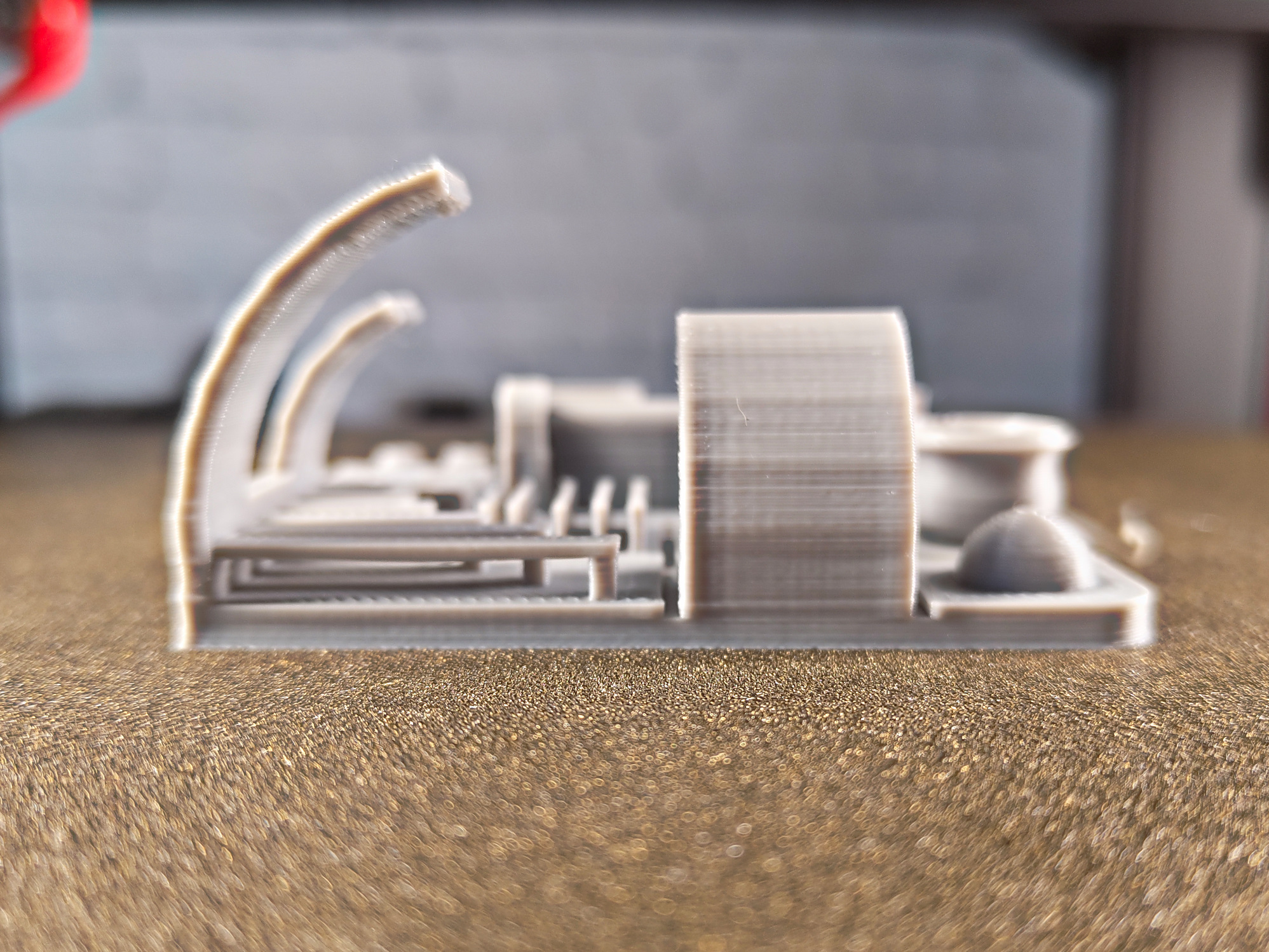

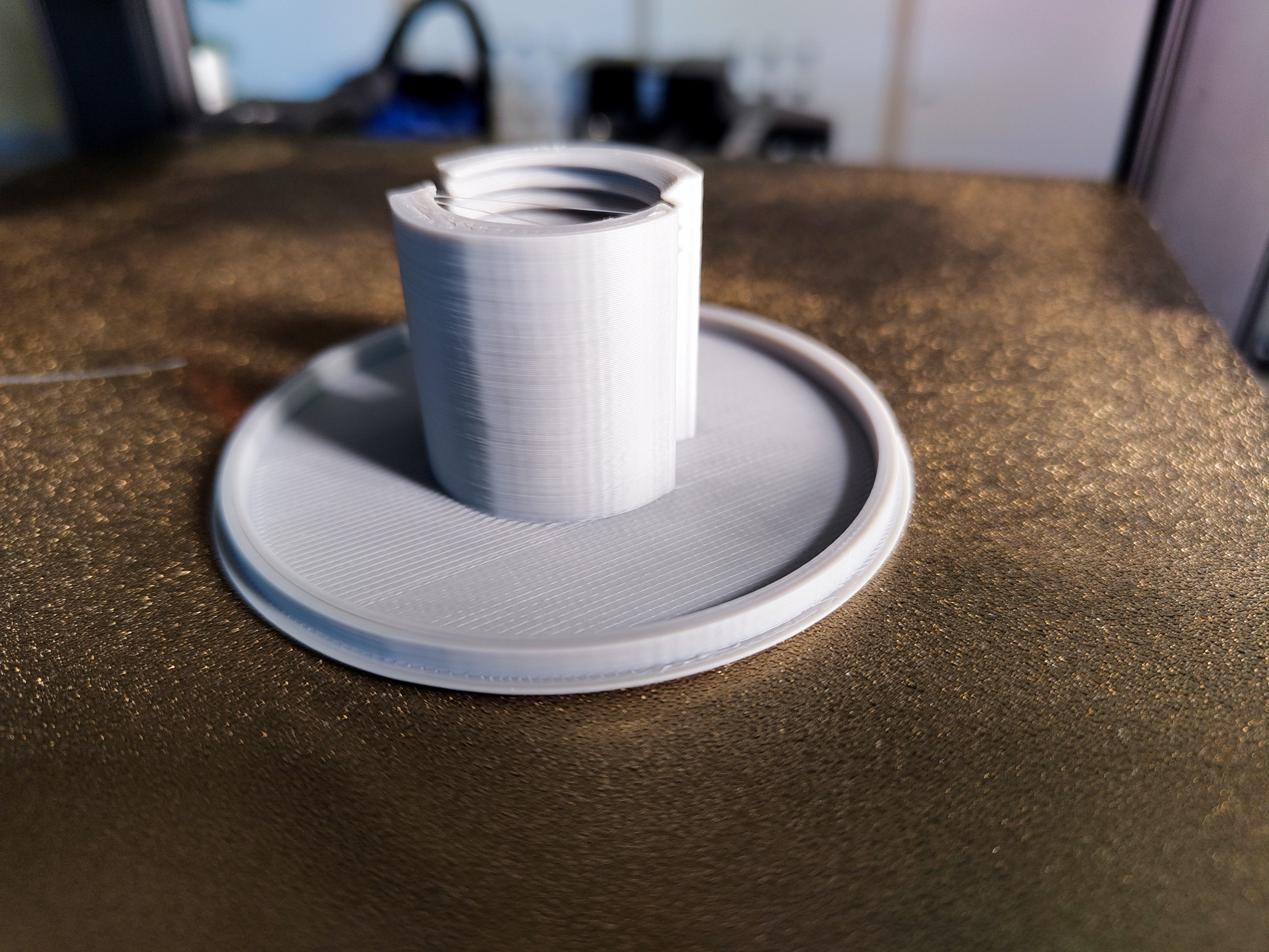

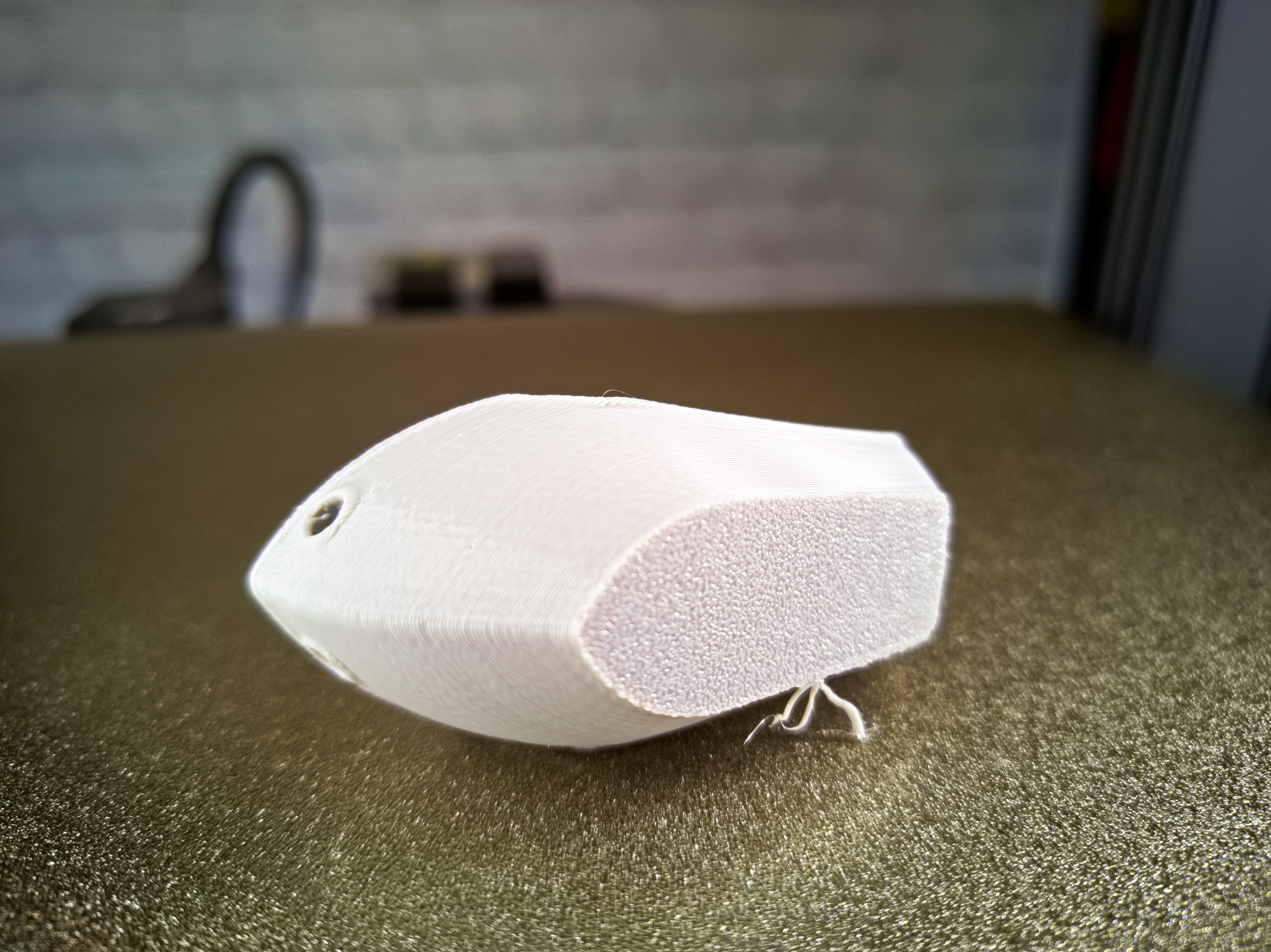

Voxelab gör mycket rätt med Aquila D1, men gör också misstag alldeles för tydligt på vissa ställen. Det märks att det här är en 3D-skrivare som snarare är avsedd för tekniska applikationer och också vill drivas av människor som har motsvarande grundläggande kunskaper. När det gäller den optiska kvaliteten på de delar som skrivs ut av Aquila kan skrivaren bara konkurrera med enheter som Anycubic Cobra 2 eller Artilleri Genius Pro. Det här är synd eftersom den inbyggda hårdvaran borde kunna mer. Egentligen är den oklanderlig, med undantag för den för hårt skruvade styrskenan och den dåliga kabelhanteringen till skrivhuvudet. Således undrar vi om en optimerad firmware från GitHub skulle uppnå bättre resultat.

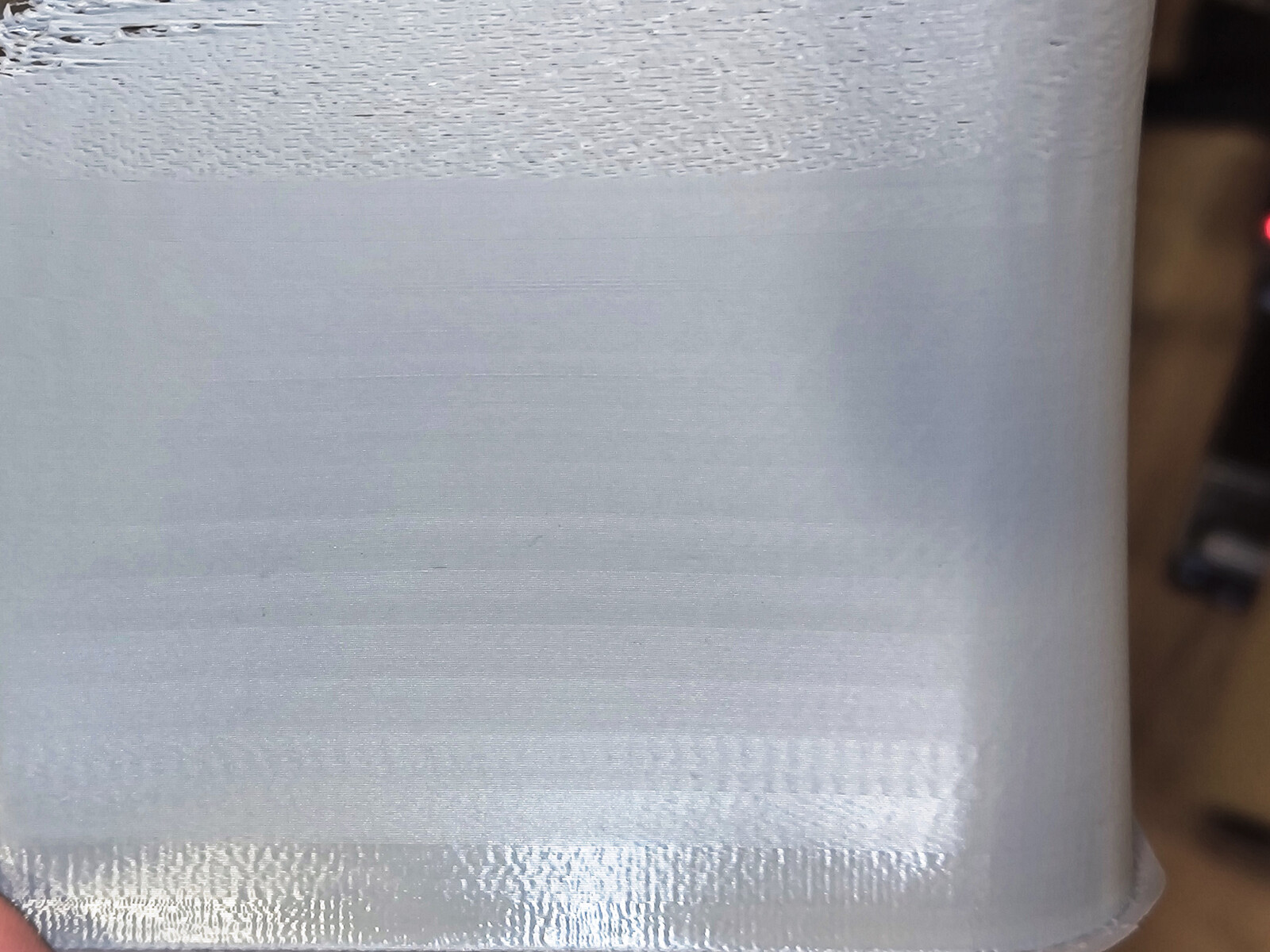

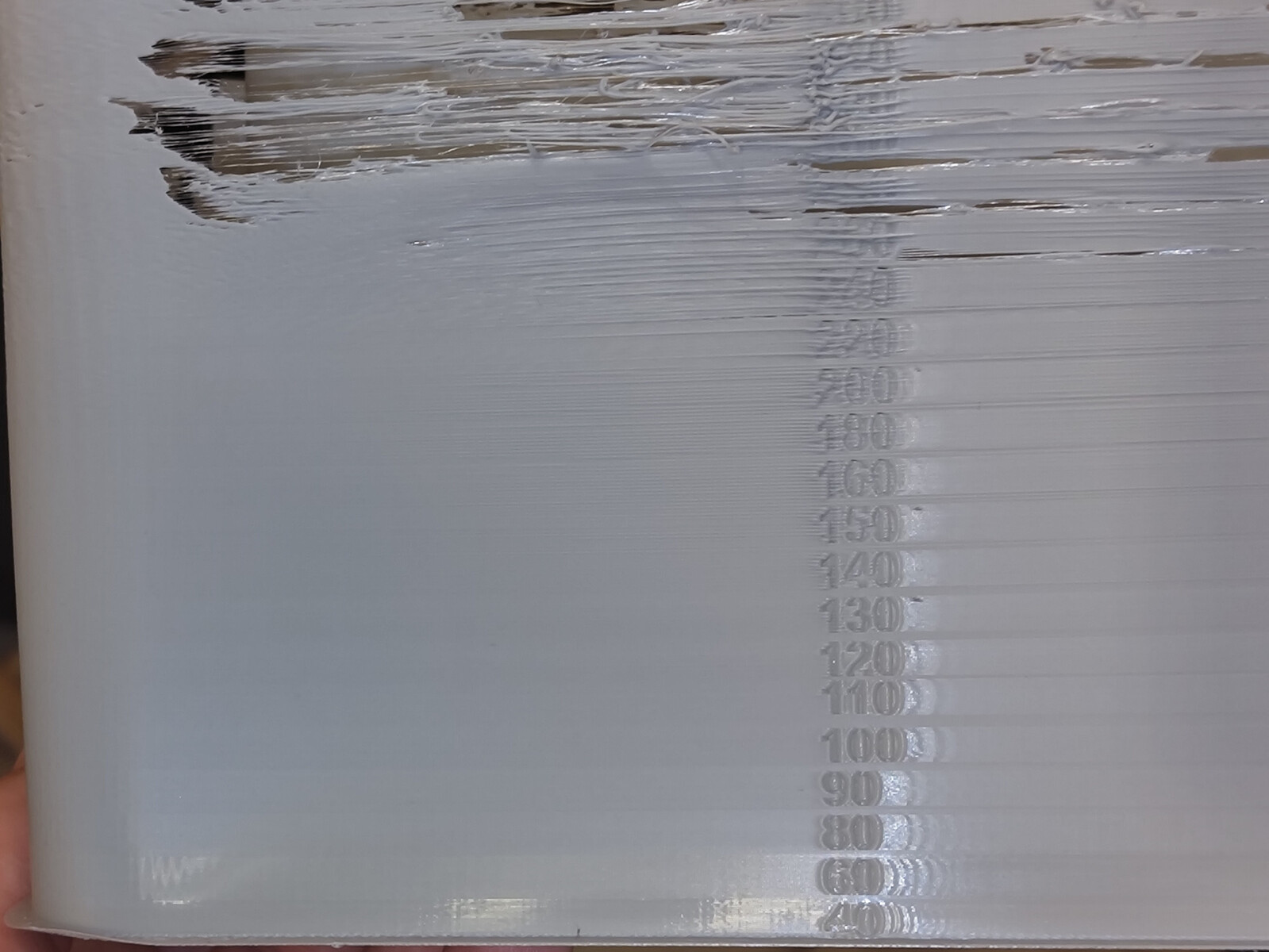

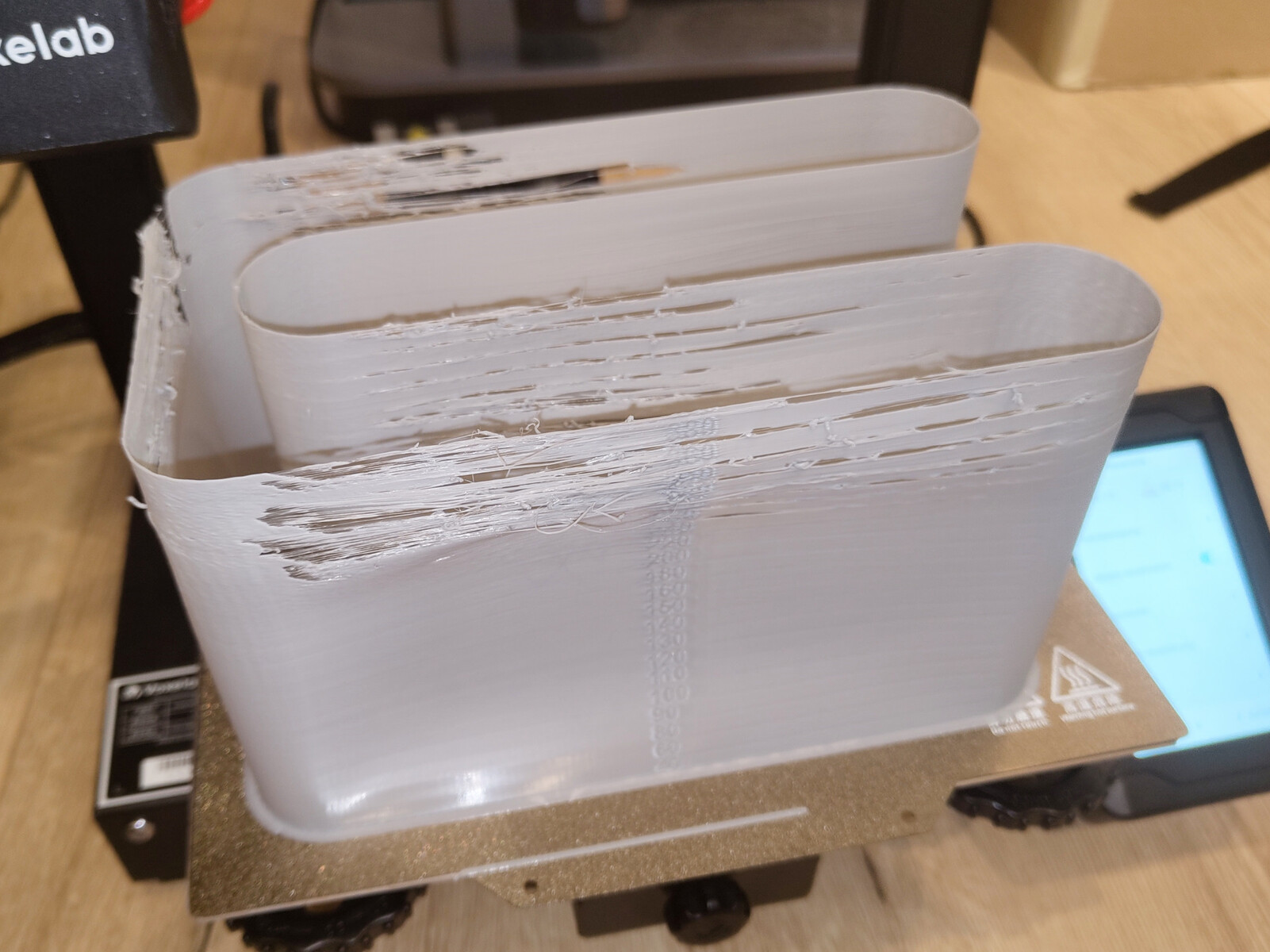

MGN-lager och skenor kan inte alltid vara det sista ordet, särskilt eftersom vi misstänker att Voxlab inte gjorde det bästa urvalet, åtminstone för lagersliderna. Alltför ofta blir konsekvenserna av små vibrationer synliga på utskrifterna.

Voxelab Aquila D1 är en 3D-skrivare som kommer med mycket potential från fabriken. För att dra nytta av detta måste du göra mycket finjustering, vilket andra tillverkare av 3D-skrivare redan har gjort för sina enheter.

Sammantaget visar sig Aquila D1 inte vara särskilt nybörjarvänlig. Men de som är väl bekanta med 3D-skrivare, Marlin och de olika inställningarna i slicers bör göra ett bra val med 3D-skrivaren från Voxelab.
